過電壓保護器結構原理

過電壓保護器分為自復位式和手動式。

1. 過電壓保護器結構

過電壓保護器一般由前端電壓信號采集、過電壓保護信號處理器和電壓動作執行器三部分組成。

2. 過電壓保護器原理

過壓保護器測量電源或設備的電壓，并在外部繼電器或處理器中設置電壓保護值：過壓或欠壓值等。

當測量的電壓超過（或低于）過壓（欠壓）保護器的設置值時，執行機構在過壓（欠壓）保護器動作時及時斷開電路，達到保護的目的。

過電壓保護器有多種功能：

1.電壓測量靈敏，執行器動作迅速。

2. 低壓穩定運行，高壓回路保護。

3. 可設置延時斷開功能，實時顯示電壓值。

過電壓保護器和避雷器的區別

兩者都能抑制過電壓，保護電氣設備

過電壓保護器的一般意義是保護工頻過電壓。所謂工頻過電壓，往往是在運行過程之中產生的。例如開關斷開時，電弧不為零，斷開時會產生過電壓，電路斷開時，由于電路波阻抗不同，會產生電壓反射波疊加的工作過電壓等，這些過電壓是工頻過電壓，不可忽視的是，電壓波形的頻率在50 Hz時保持不變。

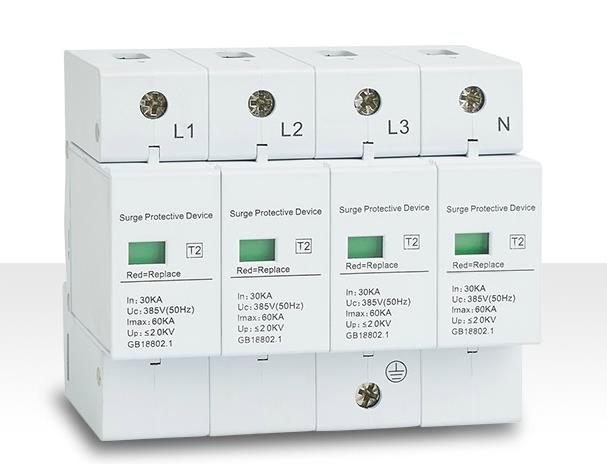

避雷器是為了保護雷電過電壓，避免雷電瞬間高壓對設備造成損壞。這種過電壓波形的前端很陡，頻率很高，但后續電流很小。避雷器能將雷電波的峰值放電，從而保證其動機電器的安全。通常情況之下，避雷器處于開路狀態，當避雷器通過雷電高壓時會釋放到地上。避雷器不負責照明。如果雷擊輸電線路，雷電過電壓將隨輸電線路或通過配電裝置流向變壓器。此時避雷器將放電，防止配電裝置損壞。
