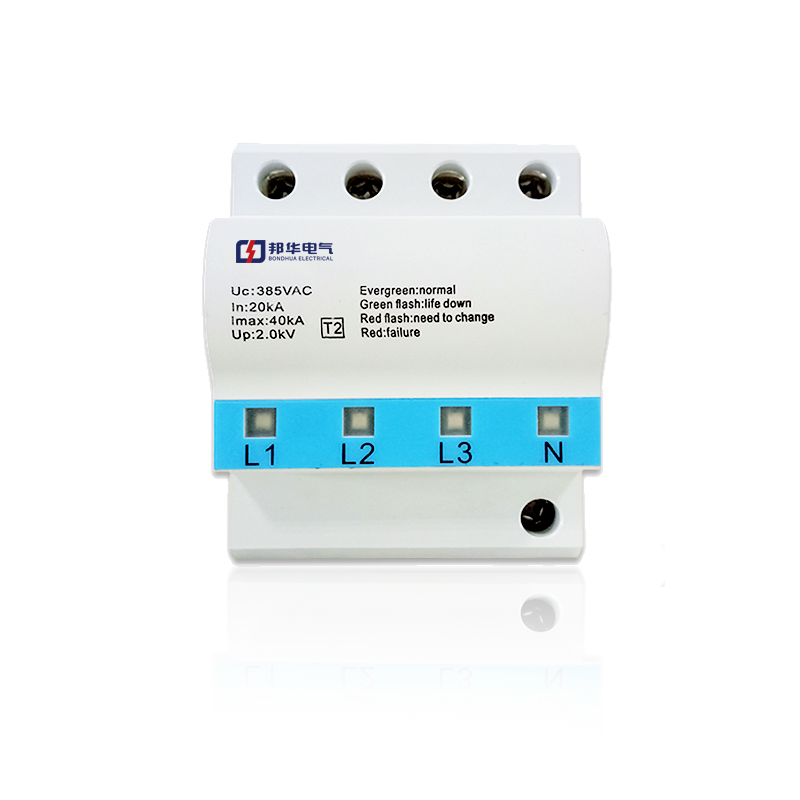

ZGG40-385(2+0)(TY)型電源模塊浪涌保護器

概述

       ZGG40-385(2+0)(TY)型電源模塊浪涌保護器由壓敏電阻型電源模塊和底座組成，用于 L/N-PE 的第二級保護。該模塊具有防反插的功能。該電源模塊浪涌保護器具有過熱保護和失效指示。

技術指標

外型結構

執行標準

       ZGG40-385(2+0)(TY)型電源模塊浪涌保護器

       GB  18802.1-2011、Q/75875187-9·2—2011。

以下是浪涌保護器的各種參數含義的解析;

　　1.最大放電電流Imax：給浪涌保護器施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的最大沖擊電流峰值。

　　2.額定放電電流Isn：給浪涌保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

　　3.標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的保護器的類型，它標出交流或直流電壓的有效值。

　　4.電壓保護級別Up：浪涌保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

　　5.額定電壓Uc：能長久施加在浪涌保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

　　6.數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用浪涌保護器的參考值，浪涌保護器的數據傳輸速率取決于系統的傳輸方式。

　　7.最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，浪涌保護器所耐受的最大沖擊電流峰值。

　　8.漏電流：指在75或80標稱電壓Un下流經浪涌保護器的直流電流。

　　9.最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，浪涌保護器所耐受的最大沖擊電流峰值。

　　10.峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

　　11.響應時間tA：主要反應在浪涌保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

　　12.在線阻抗：指在標稱電壓Un下流經浪涌保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

　　13.回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

　　14.插入損耗Ae：在給定頻率下浪涌保護器插入前和插入后的電壓比率。
