ZGGH10-24型電源模塊浪涌保護器
閱讀次數：1597 發布時間：2020-09-04
ZGGH10-24型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大， ZGGH10-24產品壽命長、 維護簡單、安裝方便！十五年防雷經驗，技術可靠, 避雷器,應用范圍廣, ZGGH10-24價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
ZGGH10-24型電源模塊浪涌保護器
概述
ZGGH10-24型電源模塊浪涌保護器由電源模塊頭和底座組成,用于直流系統+ — -、- — PE的第二或三級保護，串聯或者并聯在直流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
技術指標
最大持續運行電壓 Uc | +— -：45 V DC；-—PE：0 V |
標稱放電電流 In（8/20? μs） | 5 kA |
最大放電電流 Imax（8/20?μs） | 10 kA |
Ⅱ電壓保護水平 Up | + — -：260 V；- — PE：800 V |
復合波 Uoc | 10 kV |
限制電壓（2kV 1.2/50μs、1kA 8/20μs） | + — -：160 V；- — PE：160 V |
Ⅲ級電壓保護水平 Up | + — -：260 V；- — PE：260 V |
額定負載電流IL | 25 A |
保護模式 | + － -；- － PE |
外殼防護等級（IP代碼） | IP 20 |
應用系統 | 直流系統 |
安裝形式 | 35 mm標準導軌 |

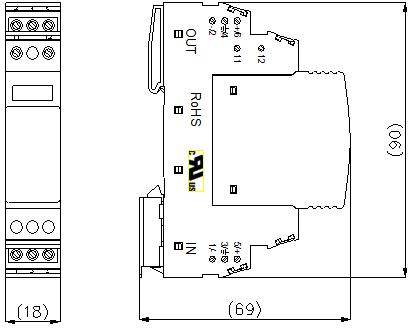

外型結構
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL 1449 Ed.3 浪涌保護器安全標準
浪涌保護器是電子設備雷電防護中不可缺少的一種裝置,其作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,或?qū)?qiáng)大的雷電流泄流入地,保護被保護的設備或系統不受沖擊。
浪涌保護器SurgeProtec2tion Device ,SPD 通過泄放浪涌電流、限制浪涌電壓來保護電子設備。泄放雷電流、限制浪涌電壓這兩個作用都是由其非線性元件(一個非線性電阻或是一個開關元件)完成的。在被保護電路正常工作,瞬態電涌未到來以前,此元件呈現極高的電阻,將浪涌電流旁路,并將被保護設備兩端的電壓限制在較低的水平。到電涌結束該非線性元件又迅速、自動地恢復為極高電阻。如果這個動作與恢復的過程能迅速而順利地完成被保護設備和電路就不會遭受雷電或操作電涌的危害其工作也不會被中斷。
相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
