ZGGH20-275型 電源模塊浪涌保護器
閱讀次數：1235 發布時間：2020-09-04
ZGGH20-275型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGGH20-275產品壽命長、 維護簡單、安裝方便！十五年防雷經驗，技術可靠, 避雷器,應用范圍廣, ZGGH20-275價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
ZGGH20-275型電源模塊浪涌保護器
概述
ZGGH20-275型電源模塊浪涌保護器由電源模塊頭和底座組成,用于交流系統L-N、L/N-PE的第二或三級保護，串聯或者并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
技術指標
| 最大持續運行電壓 Uc | 275 V AC |
| 標稱放電電流 In（8/20? μs） | 10 kA |
| 最大放電電流 Imax（8/20?μs） | 20 kA |
| Ⅱ級電壓保護水平 Up | L-N:1.5 kV;L/N-PE:1.8 kV |
| 復合波 Uoc | 20 kV |
| 限制電壓（6kV 1.2/50μs、3kA 8/20μs） | L-N:1.1 kV; L/N-PE:1.1 kV |
| Ⅲ級電壓保護水平 Up | L-N:1.5 kV; L/N-PE:1.5 kV |
| 額定負載電流 IL | 25 A |
| 保護模式 | L-N; L/N-PE |
| 外殼防護等級（IP代碼） | IP 20 |
| 應用系統 | TN、TT |
| 安裝形式 | 35 mm標準導軌 |

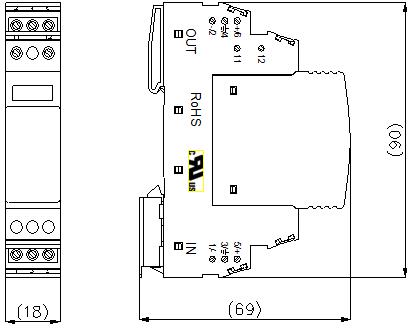

外型結構
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL 1449 Ed.3 浪涌保護器安全標準
AC220V電源防護方案
1、此電源方案滿足IEC61000-4-5、GBT17626.5 等浪涌測試標準
2、在差模中，采用鉗位性器件MOV，響應時間快，降低L和N線之間的浪涌電壓
3、在共模防護中，采用MOV 和GDT 串聯到PCB 地或者設備外殼，阻止MOV 的漏電流滿足安規要求
4、此電源方案可通過1.2/50-8/20μS 組合波差模、共模6.0KV 浪涌測試
注:在有結緣等級耐壓測試AC1500V 要求時，GDT 建議換成DC3500V電壓
-DC48V基站電源防護方案
1.此方案后級采用反應時間很快，殘壓較低的MOV
2.前級采用通流量大，斷續流能力強，殘壓低的貼片GDT1
3.中間用6μH~10μH電感L1，L2做退耦，驅動GDT1泄放大電流
4.此電源方案滿足I EC61000-4- 5、GBT17626. 5等浪涌測試標準
DC12V電源防護方案
1.此方案后級采用反應時間很快，殘壓較低的T VS
2.前級采用通流量大，體積小，無續流能力的貼片GDT
3.中間用電感L1，L2做退耦，驅動GDT泄放大電流
4.此電源方案滿足I EC61000-4- 5、GBT17626. 5等浪涌測試標準
5.此電源方案可通過1. 2/ 50-8/ 20μS組合波浪涌測試
AC24V電源防護方案
1.此方案后級采用反應時間很快，殘壓較低的T VS
2.前級采用通流量大，體積小，無續流能力的貼片GDT
3.中間用電感L1，L2做退耦，驅動GDT泄放大電流
4.此電源方案滿足I EC61000-4- 5、GBT17626. 5等浪涌測試標準
5.此電源方案可通過1. 2/ 50-8/ 20μS組合波浪涌測試
