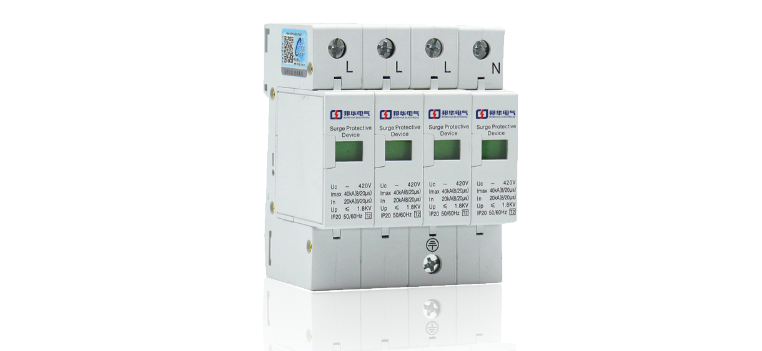

ARD-20 SPD防雷器ARD-20/4P
閱讀次數：1388 發布時間：2020-09-07
ARD-20/4P防雷器結構嚴謹，工作穩定可靠；ARD-20/4P響應時間快，最新滅弧技術；ARD-20/4P溫控保護電路，內置熱保護，值得信賴的電氣專家！
ARD-系列簡介
電涌保護器（簡稱 SPD），ARD-80、ARD-40、ARD-20電涌保護器適用于交流 50/60Hz，額定電壓 400V以下的供電系統中，用于第二級電源設備的保護。適應于工業、建筑、民航、金融、證券、數據中心、電信、機房、港口、軌道等系統的電源防護及信號防護，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。
產品特點
殘壓低、漏電流小，響應時間≤25nS;
可附加遙信接口（常開常閉觸點）;
內置失效脫扣裝置，使用更安全;
模塊化設計，便于安裝維護;

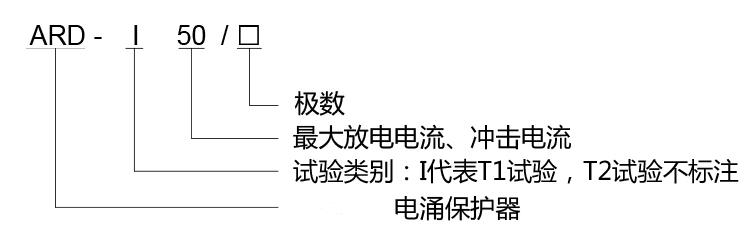

型號解釋
技術參數
| 產品型號 | ARD-80 | ARD-40 | ARD-20 |
| 最大持續運行電壓Uc | 385V | 385V | 275V |
| 測試波形 | 8/20us | 8/20us | 8/20us |
| 最大放電電流Imax | 80KA | 40KA | 20KA |
| 標稱放電 電流In | 40KA | 20KA | 10KA |
| 電壓保護 水平Up | 2.2KV | 1.5KV | 1.2KV |
| 響應時間 | ≤25ns | ≤25ns | ≤25ns |
| 工作環境 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ |
| 外殼材質 | 阻燃PBT | 阻燃PBT | 阻燃PBT |
| 安裝方式 | 35mm標準導軌 | 35mm標準導軌 | 35mm標準導軌 |

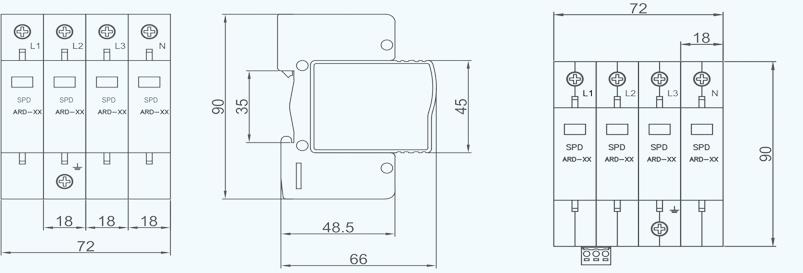

外形尺寸
ARD-系列型號
ARD-20
ARD-20/4P
ARD-40
ARD-40/4P
ARD-80/4P
ARD-120/4P
隨著科學技術的發展，電子產品種類越來越多，應用領域也越來越廣泛。這些電子產品一般低于低壓配電裝置。它們很容易受到電壓波動即浪涌電壓的破壞。所謂的浪涌稱為暫態過電壓，是指電路中的一種瞬時電壓波動，在電路中持續時間為百萬分之一秒。例如，在雷電天氣下，雷電沖擊會在電路中產生電壓波動。在220v電路系統中，會產生連續瞬時達500010000v的電壓波動，即浪涌的暫態過電壓。中國有許多雷區。作為影響浪涌電壓的一個重要因素，加強低壓配電系統的防雷是十分必要的。ARD-系列浪涌防護器（SPD）的工作原理是當電源線和信號傳輸線發生瞬時過電壓時，浪涌保護器（SPD）將放電電流，并將電壓限制在設備能承受的電壓范圍內，以保護設備免受電壓沖擊。避雷器的保護特性是被保護設備絕緣配合的基礎。改善避雷器的保護特性，可以提高被保護設備的安全性和可靠性，降低設備的絕緣水平，降低成本。該設備電壓等級高，降低絕緣水平帶來的經濟效益顯著。
