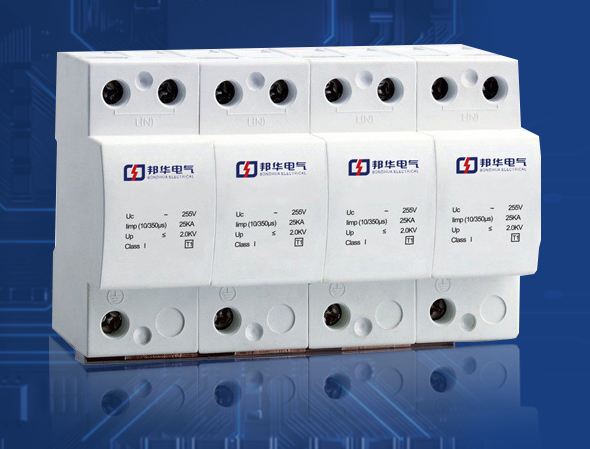

SPD避雷器ARD-60/4P/385
閱讀次數：1734 發布時間：2020-09-08
ARD-系列型號：
ARD-60/4P/385、ARD-80/4P/385、ARD-40/4P/385、ARD-20/4P/385、ARD-100/4P/385
SD系列浪涌保護器特性
更薄設計-安裝簡單，通過DIN導軌自動接地
更薄設計-節省機柜內空間
多級混合型保護回路-可抵御高達10KA浪涌電流
自動再恢復-無需維護
種類齊全-滿足大部分過程輸入/輸出應用
高帶寬，低阻抗，專門設計適合RTD和PSTN和三線儀表回路
系列參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
信號線浪涌防護器的選擇應符合下列規定
根據線路的工作頻率、傳輸速率、傳輸帶寬、工作電壓、接口形式、特性阻抗等參數，選擇插入損耗小、分布電容小、適合縱向平衡和近端串擾指標的浪涌防護器。UW應小于額定電壓的1倍。
電子信息系統信號線的浪涌防護器（SPD）應設置在防雷區的接口處。根據雷電過電壓、過電流幅值和設備端口沖擊電壓額定值，可設置單級浪涌防護器（SPD）和能量協同多級浪涌防護器（SPD）。
信號線浪涌防護器（SPD）參數應符合要求。
安裝位置
安裝在機房低壓主配電柜內，與主斷路器出口側平行。
避雷器與供電系統的連接線長度應小于50cm。避雷器和接地線的長度應小于50cm。
導線截面選擇（依據VDE0100標準）單位：mm24，v25——b/3+NPE/Fs，建議在避雷器前串聯一個備用空氣開關。
空氣開關的建議容量為32a，a類空氣開關（如西門子）。
FS接線安裝有三個接線口，其中1——2個端子為常閉觸點，1——3個端子為常閉觸點。
根據不同的用戶報警裝置連接不同的終端。注：無保護線路與無保護線路地線平行敷設。
避雷器引線脫落故障排除
（1）操作人員應立即到現場檢查設備，判斷故障類型和故障，向上級調度部門報告，申請停電處理。
（2） 確認無帶電線路并采取相應的安全措施后，巡視導線的連接端和壓環。
（3） 檢查故障避雷器周圍的設備是否存在放電損壞。
（4） 在事故調查人員之前，操作人員不得觸摸導線的接線端，不得攀爬避雷器架檢查接線端子。
（5） 操作人員應在現場采取安全措施，維修人員應對故障設備進行檢查。
