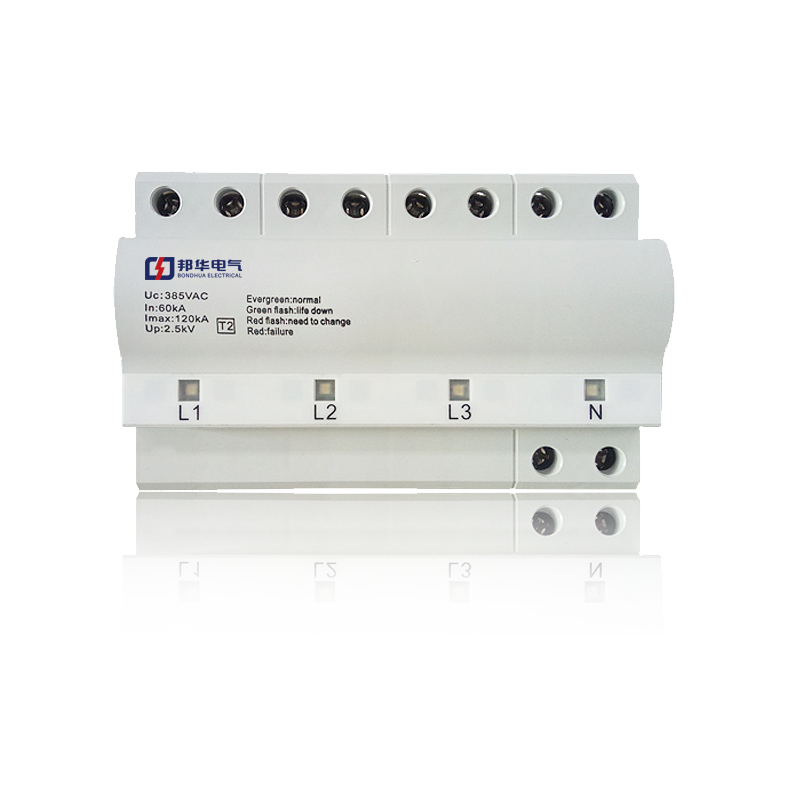

TUR T２電涌保護器 TUR T2-20(3P+N/320)
閱讀次數：2510 發布時間：2020-09-08
TUR T2-20型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、TUR T2-20維護簡單、安裝方便！十五年防雷經驗，技術可靠, TUR T2-20避雷器,應用范圍廣, 價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
TUR T2系列產品功能特點
符合IEC61643-1標準
1)具有共模/差模保護
2)適合各種電網系統
3)具有老化過熱保護
4)具有內部隔離器
5)具有報警顯示
6)插入式結構，可帶電更換芯體
7)可選遠方報警功能(TS遙信觸點)
電涌保護器的級聯配合
第一級保護的SPD應靠近建筑物的入戶線的等電位連接端子處，第二、三級保護的SPD應盡量靠近被保護設備安裝。
電涌保護器接至等電位連接的導線要盡可能的短而直。
限壓型SPD之間的線路長度不宜小于5米，限壓型SPD與開關型SPD的線路長度不宜小于10米。
SPD電源側應安裝過流保護裝置(斷路器或熔斷器)。

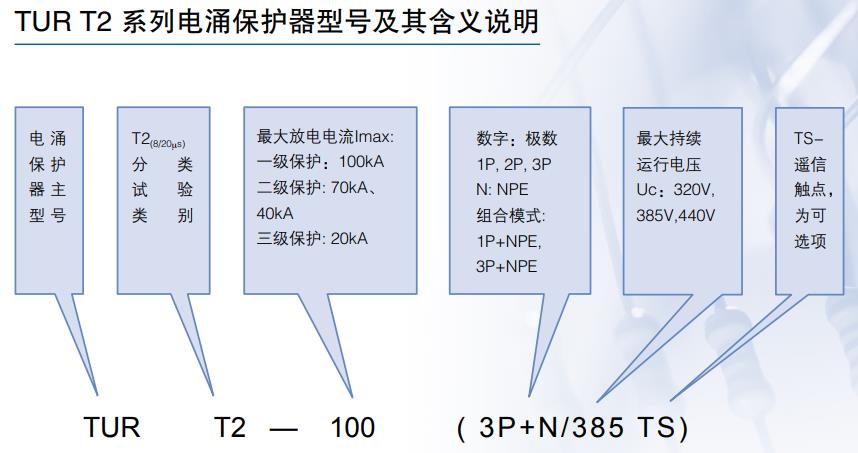

型號含義：

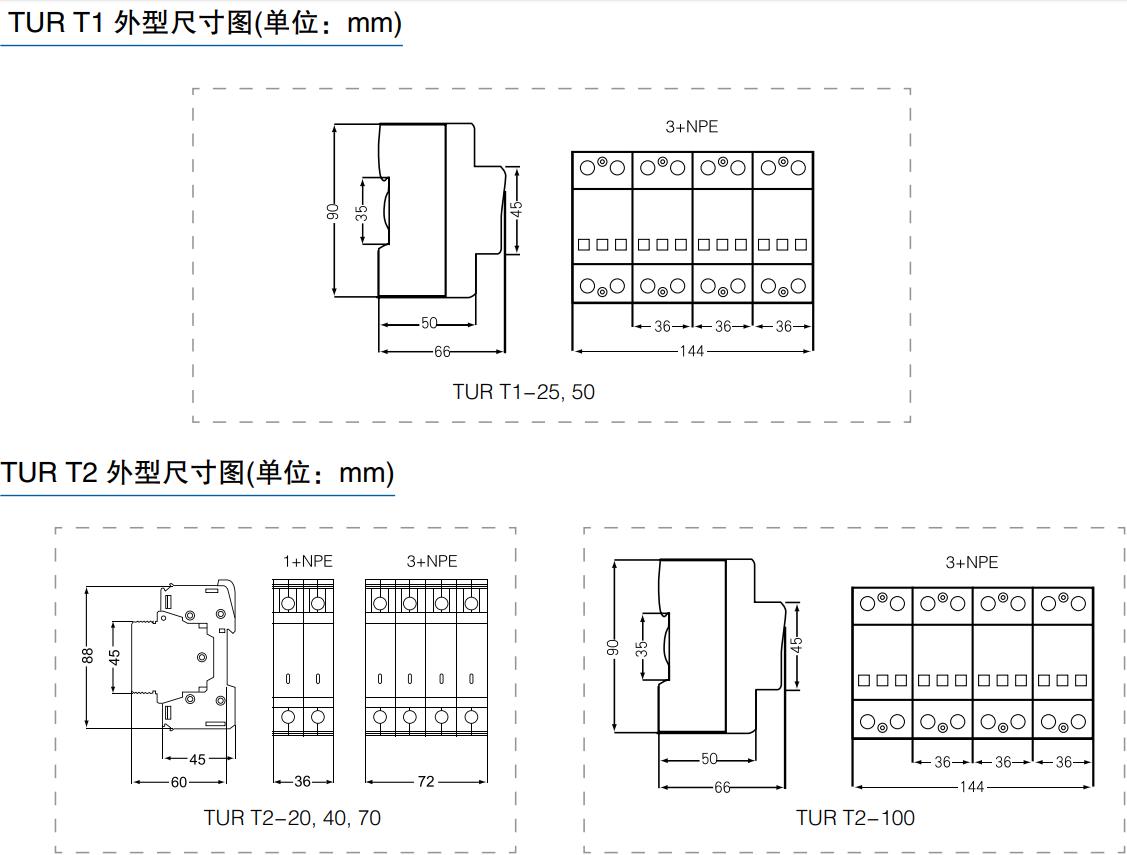

產品尺寸：
產品參數：
TURT2-100 | TURT2-70 | TURT2--40 | TURT2-20 | ||
額定工作電壓UnM | 230/400 | 230/400 | 230/400 | 230/400 | |
最大持續工作電壓Uc(V) | 385/280 | 385,440/280 | 320,385,440/280 | 320,385/280 | |
頻率(Hz) | 50 | 50 | 50 | 50 | |
最大放電電流 | 100 | 70 | 40 | 20 | |
Imax放電次數 | 2 | 2 | 2 | 2 | |
標稱放電電流 | 50 | 30 | 20 | 10 | |
In放電次數 | 15 | 15 | 15 | 5 | |
內部短路耐受電流[cc(lkA) | 25 | 25 | 25 | 10 | |
電壓保護水平Up(kV) | ≤2.3/1.8 | ≤1.8,2/1.5 | ≤1.5,1.8,2/1.5 | ≤1.2,1.3/1.3 | |
響應時間(ns) | <20 | ||||
漏電流(uA) | <20 | ||||
保護模式 | L-PE,L-N,N-PE | ||||
端子(mm2) | 16(軟線)，25(硬線) | ||||
防護等級 | IP20 | ||||
阻燃等級 | /0 | ||||
工作溫度(9C) | -40~+80 | ||||
濕度范圍 | ≤95%(25°C) | ||||
18mm模塊 | 8 | 4 | 2 | ||
標準 | 適用GB50057-2010，GB50343--2012,JGJ16--2008 | ||||
