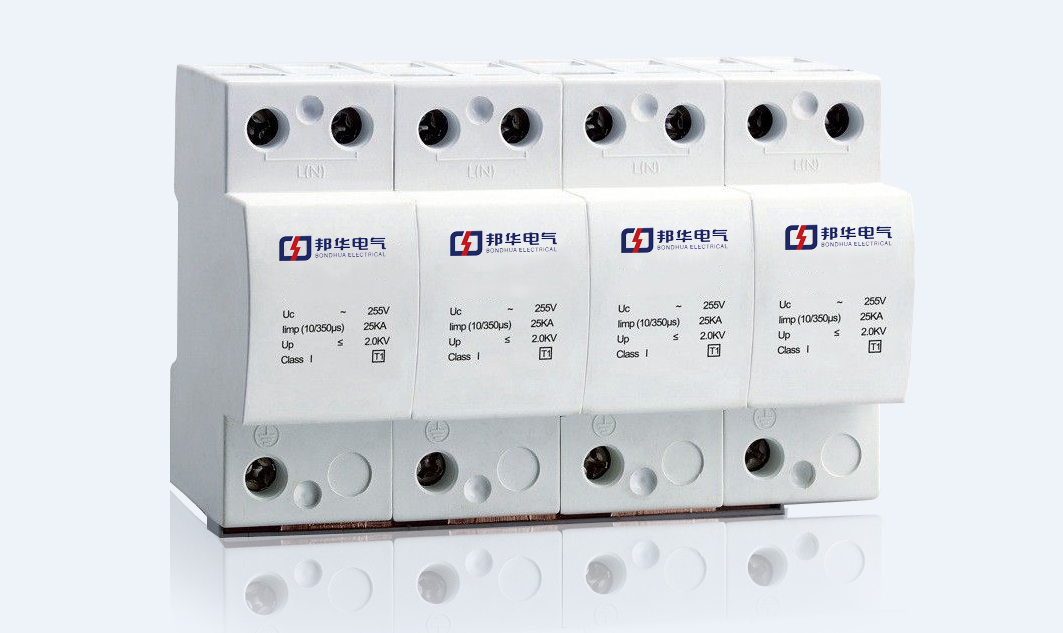

SPN S4100模塊防雷器
閱讀次數：1603 發布時間：2020-09-08
SPN S 系列防雷器簡介
SPD通用電源模塊浪涌保護器主要用于一級電源設備的保護。常用于室外配電柜、室內配電柜、有出線的屋頂配電設備。適用于工業和民用建筑、電氣、通信、道路交通、石油化工等行業的電力設備保護。
SPN S 系列性能
在最短的時間（納秒級）內，將浪涌保護器的保護線連接到等電位系統，使設備的每個端口都是等電位的。同時釋放雷電感應對電路產生的大量脈沖電流和過電壓鉗位，減小設備各端口的電位差。浪涌保護器適用于230/400V供配電系統的暫態過電壓保護。該系列產品能有效抑制雷電引起的感應過電壓，保護設備安全，保證系統正常運行。對于設備（系統），進出線電纜必須安裝相應的浪涌保護器。電纜上產生的過電壓僅限于設備的耐壓值，以保護設備（系統）不受損壞。
SPN S 系列參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
系統接線圖
SPN S系列常用型號
SPN S4100
SPN S3100
SPN S160N
SPN S100N
SPN S4100N
SPN S100N/4P
SPN S80
SPN S80/4P
SPN S系列特點
高能電涌保護，內置瞬間過流斷路裝置，遙信電涌保護，可插拔更換防雷模塊，失效檢測指示
單模塊放電電流10~40KA，標準模塊化，安裝內置過熱斷路裝置，ns級反應速度，插拔防呆設計
丨應用領域丨
電涌保護器適用于TT。TN.IT供電系統，網絡通信（WIFI. 4G和5G等信號）設備供電系統、工廠低壓電源及控制系統，用于交流48Hz~62Hz，額定工作電壓230V/400V等，以保護雷電感應和其他瞬時過電壓。
丨安裝要求丨
1安裝位置：v25——b安裝在機房低壓主配電柜內，與主斷路器出口側平行。
2避雷器與供電系統的連接線長度應小于50cm。
3避雷器和接地線的長度應小于50cm。導線截面選擇（依據VDE0100標準）單位：mm24，v25——b/3+NPE/Fs，建議在避雷器前串聯一個備用空氣開關。
4空氣開關的建議容量為32a，a類空氣開關。
5FS接線安裝有三個接線口，其中1——2個端子為常閉觸點，1——3個端子為常閉觸點。根據不同的用戶報警裝置連接不同的終端。注：無保護線路與無保護線路地線平行敷設。
