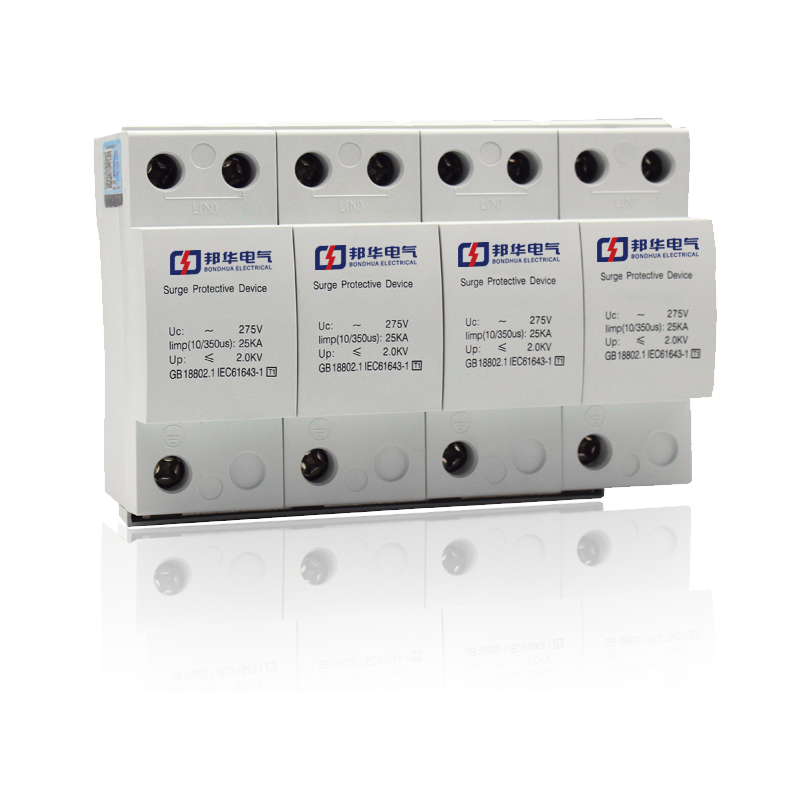

UPT-VSF50-C20/4P(F)系列模塊式C級20KA電源浪涌保護器
閱讀次數：1532 發布時間：2020-09-09
UPT-VSF50-C20/4P(F)系列模塊式C級20KA電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT-VSF50-C20/4P維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT-VSF50-C20/4P避雷器,應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
應用
VSF50系列C級25KA電源浪涌保護器(8/20μ s),適用于LPZ1區和LPZ2區交界處或LPZ2區和LPZ3區交界處，可作為對外部侵入之浪涌能量的第二級或第三級保護，大多安裝在分配電柜處，也可作為終端的保護設備。本產品電壓保護水平較好，特別適用于需要保護的電子信息設備。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計;
多級混合并聯和正弦波跟蹤專利技術:
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性:
運行工作狀態LED指示、故障報警搖信接點;
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802.1-2002
VSF50系列C級20KA電源浪涌保護器性能指標
產品商標/型號 | UPT-VSF50-C20/2P | UPT-VSF50-C20/2P(F) | UPT-VSF50-C20/4P | UPT-VSF50-C20/4P(F) |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | 220/380v | 220/380V | 220/380v | 220/380V |
最大持續運行電壓 Uc | 400V | 400V | 400V | 40OV |
標稱放電電流(8/20 us) In | 20KA | 20KA | 20KA | 20KA |
最大放電電流(8/20 us)Imax | 50KA | 50KA | 50KA | 50KA |
殘壓(5kA，8/20 us)Ur | <89OV | <970V | <890v | <970V |
電壓保護水平Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
響應時間t. | <5ns | <25ns | <5ns | <25ns |
漏電流l | <1/2uA相 | <1/2uA相 | <1/2 uA相 | <1/2uA相 |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 有 | 選裝 | 有 | 選裝 |
相對濕度范圍 | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
運行溫度 | -40°℃to+65℃ | -40°℃to+65℃ | -40°℃to +65°℃ | -40°℃to +65℃ |
保護模式 | 2極 | 2極 | 4極 | 4極 |
模塊寬度 | 36mm | 36mm | 72mm | 72mm |
接線尺寸 | 2.5~6mm' | 2.5~6mm' | 2.5~6mm' | 2.5~6mm3 |
外殼 | IP20 | IP20 | IP20 | IP20 |
