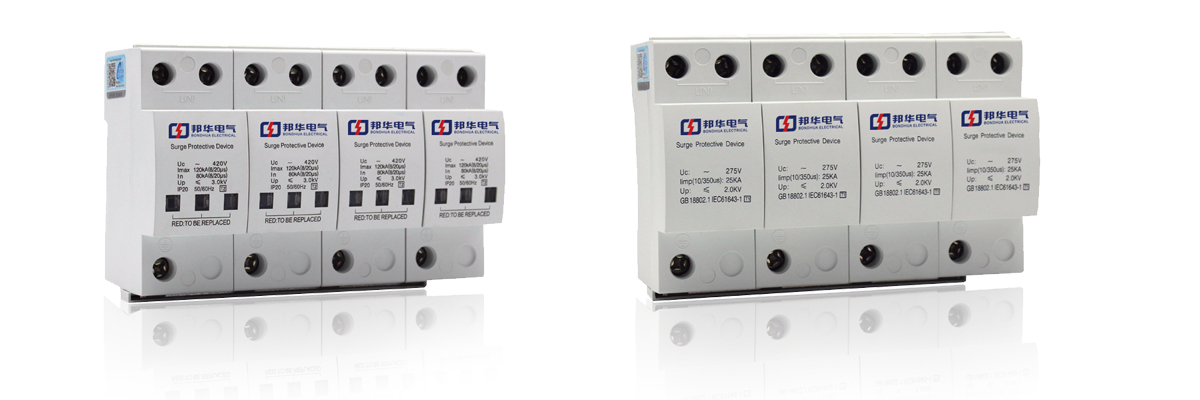

UPT/VSH20 _ UPT/VSH40 _ UPT/VSH80 _ UPT/VSH150 浪涌保護器
閱讀次數：1344 發布時間：2020-09-09
UPT/VSH150系列模塊式C級20KA電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT/VSH80維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT/VSH40避雷器,應用范圍廣, 價格合理，UPT/VSH20產品精良,性能優越!用心塑造安全!
應用
VSH系列電涌保護器(8/20μs) 具有較好的過電壓保護性能、安裝簡便，能夠滿足三相交流電源系統的普遍要求。可提供4P、3P+N、3P、2P、1P+N等多種保護方式的組合，最大持續運行電壓從320V到690V可選，通流容量從50KA到150KA可選。能夠滿足不同地區和特性的交流電源系統雷電和操作過電壓的防護要求。完善的技術和設計確保了該系列產品運行的安全可靠性。此系列產品適用于保護室內的供電系統，可根據不同通流量作為一、二、三級保護器使用，通流能力強，殘壓低，實用長壽命長，避免了同類產品易劣化失效的問題。并有LED狀態指示燈監測每- -路的保護功能，可加裝浪涌計數器。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
UPT/VSH系列模塊式電源浪涌保護器性能指標
產品商標/型號 | UPT/NSH20 | UPT/NSH40 | UPTNSH80 | UPTNSH150 |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電EUn | 220V | 220v | 220V | 220V |
最大持續運行電壓Uc | 320/400/530/69av | 320/400/530/69Ov | 320/400/530/690v | 320/400/530/690v |
標稱放電電流(B20u s)In | 10KA | 20KA | 40KA | 8OKA |
最大放電電流(E/20 u s)lmax | 20KA | 4OKA | 8OKA | 150KA |
殘壓( 5kA，a20us)ur | <69V | <720V | <870V | <980V |
電壓保護水平Up | <1.2kV | <1.5kV | <2.0kV | <2.5kV |
響應時間t, | <25ns | <25ns | <25ns | <25ns |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 |
LED狀態昱示 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 選裝 | 選裝 | 選裝 | 選裝 |
相對涅度范圍 | O-95%Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
保護模式(可選) | 4P/3P+N/3P/2P/1P+N | 4P/3P+N3P/2P/1P+N | 4P/3P+N/3P/2P/1P+N | 4P/3P+N3P/2P/1P+N |
斷路器配置 | 20A/10KAMCB | 20A10KAMCB | 32A/10KAMCB | 80A/10KAMCB |
符合標準 | -GB18802.1-2002 | -GB18802,1-2002 | -GB18802.1-2002 | -GB18802.1-2002 |
相關產品型號：UPT-VSF50-C20/4P、UPT-VSF50-DC12、UPT-VSF50-DC24、UPT-VSF50-DC48、UPT-VSF50-DC110、UPT/VSH20、UPT/VSH40、UPT/VSH80、UPT/VSH150、UPT/VSF50-D15TS/4P、UPT/VSF50-C25TS/4P、UPT-VSF50-C45/4P、UPT-VSF50-C65TS/4P、UPT-VSF50-B80TS、UPT/VSF50-B100TS、UPT-VSF50-B120TS、UPT-VSF50-C20TS/H、UPT-VSF50-C45TS/H、UPT-VSF50-C65TS/H、UPT-VSF50-B80TS/H、UPT-VSF50-B100TS/H、UPT-VSF50-B20TW、UPT-VSF50-B30TW、UPT-VSF50-B60TW
