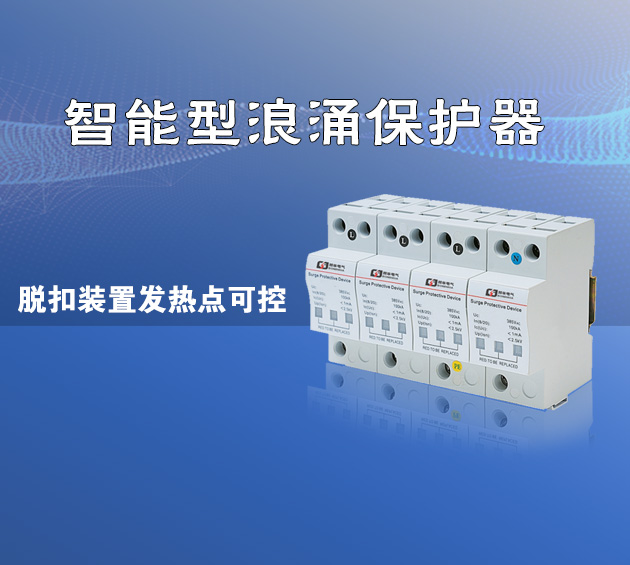

BNG-200/4P防雷器
閱讀次數：1373 發布時間：2020-09-09
BNG-200/4P通流量大、殘壓低、響應速度快、無續流，BNG-200/4P 系列產品歷經多年經驗，功能齊全，口碑良好，BNG-200/4P先進水準化設計，歡迎咨詢！
【防雷器應用】
當建筑物本身設有外部防雷系統（如安裝有避雷針、引下線、地網、外部屏蔽時）時，根據IEC和VDE的相關理論，建筑物內380V/230V低壓配電回路采用v25——b/3+NPE/Fs建立電源線的防雷等電位連接，可避免雷電引起的火災、爆炸和人身傷害。
參數設置
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||

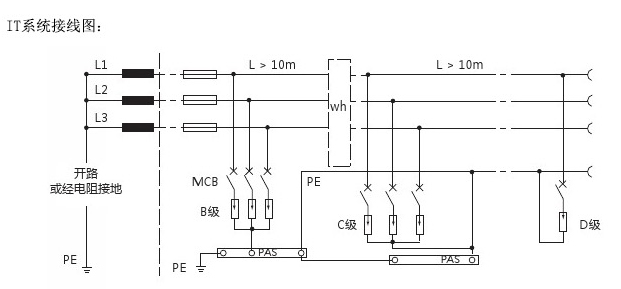

【產品接線圖】
BNG-系列型號
BNG-200/4P、BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-160/4P
應用常識
SPD主要用于限制供電系統中由雷電引起的暫態過電壓（即雷電電涌）和大多數操作過電壓。雷電波可以通過電源信號線侵入設備。當雷擊時地電位升高時，它能對設備進行反擊。雷擊建筑物本身（在附近）產生的脈沖電磁場也會在電纜和回路中感應。
因此除做好避雷針、引下線、接地裝置等外部防雷措施外，還應安裝SPD。因為它們不能阻止雷電感應浪涌的傳導侵入和雷電二次回擊。特別是建筑物內有貴重、有影響的信息電子設備和/或電力電子設備，其承受雷電沖擊的能力遠低于常規電氣設備，應安裝浪涌防護器。
