電涌保護器(SPD)防雷器的接線方式
閱讀次數:9698 發布時間:2020-09-09
在不同的場合有著不同的用電要求,許多供電系統已經開發出來。除了我們常見的單相系統外,還有TT系統、TN——C系統、TN——S系統等。針對這些供電系統,開發了不同型號的浪涌保護器。
圖一:

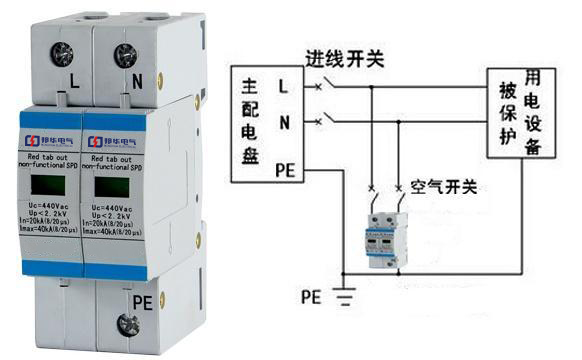

根據單相系統浪涌保護器(SPD)接線圖,2p浪涌保護器按標準設計,單相三線,上兩孔,L口接火線,N口接零線,下PE口接地線。
在TT系統浪涌保護器(SPD)接線圖中,TT系統是一個有直接接地點的電力系統。設備外露導電部分的接地與供電系統的接地?zé)o關。邦華電器3P+1浪涌保護器按標準設計,三相四線以上三個l口接三根火線,下N口接pen線,接右PE地線。
圖二:

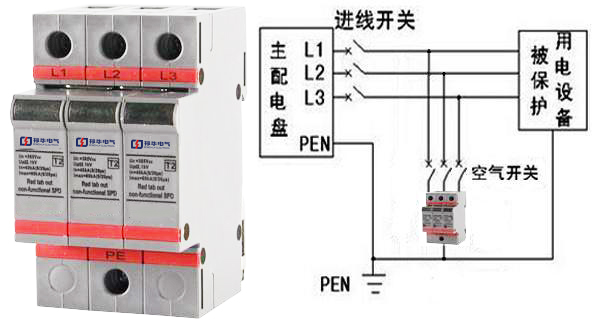

根據TN——C系統中浪涌保護器(SPD)接線圖,TN——C系統是保護零線與干線工作零線完全共用的系統,適用于無爆炸危險、安全條件良好的場所。邦華電器產品的3P浪涌保護器(SPD)為標準三相四線制,上三個l口接三根火線,下PE口接pen線。
圖三:

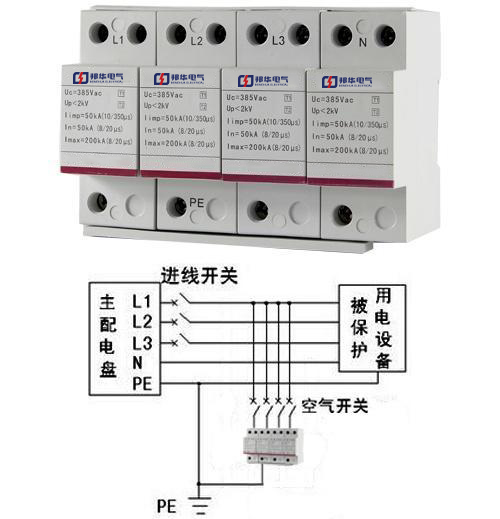

根據TN——S系統中浪涌保護器(SPD)的接線圖,TN——S系統具有保護零線的功能,即保護零線與工作零線完全分離,適用于危險性高、安全性要求高的場所。邦華電器的4P浪涌保護器(SPD)按標準設計。它有三相五線。上三個l口接三根火線,右n口接零線,下PE口接地。
隨之中國工業水平的不斷進步,防雷技術的逐步成熟,浪涌保護器的應用越加廣泛和規范,對人民的生活和工業用電提供更高的防雷安全
