NXU 系列浪涌保護器

一、精準防護，從選對型號開始

在當前工業自動化、智能建筑及新能源快速發展的背景下，雷擊感應、電網波動引發的瞬態過電壓已成為設備損壞、產線停機甚至數據丟失的主要“隱形殺手”。據行業統計，超60%的電氣故障源于浪涌防護不當或SPD選型失誤——輕則頻繁更換設備，重則造成重大安全事故。選擇NXU 系列浪涌保護器對應的型號。

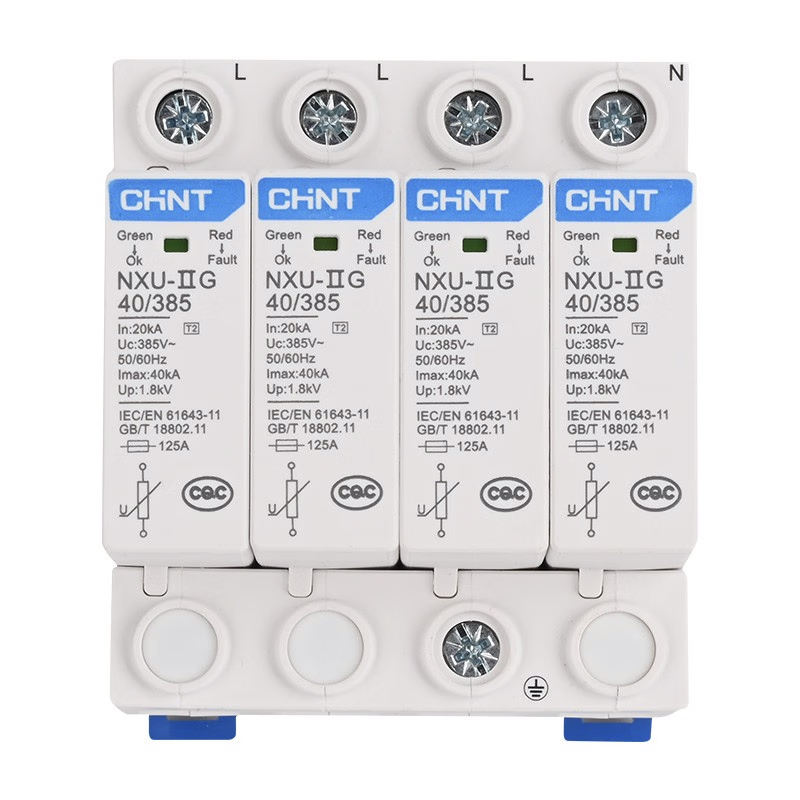

為此， NXU 系列浪涌保護器，其中 NXU-ⅡG-40kA/385V-3P 型號專為三相工業配電與新能源并網場景設計，符合 GB/T 18802.1-2011、IEC 61643-11 等權威標準，具備 40kA 標稱放電電流、IP20 防護等級、集成遙信報警功能，可有效實現分級泄流、殘壓抑制與狀態監控。

本文將圍繞 NXU 系列核心型號（含 NXU-ⅡG-40kA/385V-3P、NXU-ⅡG-40kA/275V-2P、NXU-G-20kA/275V-2P 等10款主流型號），詳解其技術參數、差異化優勢、適用場景及科學選型方法，助力工程商、設計院與終端用戶高效完成 SPD 采購決策。

二、NXU 系列浪涌保護器核心型號信息表

項目 型號示例（部分）

型號全稱 NXU-ⅡG-40kA/385V-3P、NXU-ⅡG-40kA/275V-2P、NXU-G-20kA/275V-2P、NXU-40kA/275V-2P、NXU-Ⅱ-40kA/440V-4P、NXU-Ⅱ-20kA/385V-1P、NXU-Ⅱ-65kA/440V-3P+N、NXU-Ⅰ-80kA/440V-4P、NXU-Ⅲ-10kA/275V-1P+N、NXU-ⅡG-25kA/385V-2P

執行標準 GB/T 18802.1-2011、IEC 61643-11、EN 61643-11

防護等級 IP20（室內安裝），部分型號支持 IP65 定制（如戶外光伏應用）

額定電壓 Un / 最大持續工作電壓 Uc 275V / 385V / 440V（AC），適配單相、三相及四線系統

標稱放電電流 In 10kA ~ 80kA（8/20μs 波形）

最大放電電流 Imax 20kA ~ 100kA（8/20μs）

沖擊電流 Iimp（Type I 型號） ≥12.5kA（10/350μs），如 NXU-Ⅰ-80kA/440V-4P

響應時間 ≤25ns

安裝方式 35mm 標準導軌式（DIN Rail），支持熱插拔

適用系統 單相 AC（L-N）、三相 AC（L1-L2-L3-N）、三相四線（3P+N）、直流 DC（需定制）

 注：所有型號均標配 熱脫扣保護 + 可視窗口失效指示 + 遙信干接點輸出，支持遠程監控 SPD 狀態。

三、NXU 系列差異化優勢：為何被工業與新能源項目廣泛采用？

1. 核心技術亮點

高能氧化鋅壓敏電阻（MOV）陣列：通流能力強，壽命長，抗老化性能優于行業平均水平。

G 型增強版（如 NXU-ⅡG 系列）：內置 溫度熔斷+遙信雙保險，故障時自動切斷并發送告警信號，避免短路起火風險。

防誤插拔結構設計：模塊與底座唯一匹配，杜絕錯裝導致的保護失效。

2. 場景深度適配

工業制造：NXU-Ⅱ-65kA/440V-3P+N 適用于高諧波環境下的 PLC 控制柜，Up ≤1.2kV。

光伏新能源：NXU-ⅡG-40kA/385V-3P 耐溫范圍 -40℃~+85℃，滿足逆變器交流側防護需求。

智能樓宇：NXU-Ⅲ-10kA/275V-1P+N 用于末端插座級精細保護，殘壓低至 600V。

3. 成本與服務優勢

直供：批量采購享專屬折扣。

無憂退換：選型不符可免費更換。

3年質保 + 終身技術支持：提供安裝指導與系統防雷方案設計。

四、適用場景與典型案例

? 細分行業應用場景

工業領域：汽車制造車間配電柜、冶金廠電機控制回路、化工 DCS 系統電源入口

新能源領域：分布式光伏并網點、儲能集裝箱交直流側、電動汽車充電樁配電箱

建筑領域：商業綜合體總配電室、醫院弱電井、數據中心 UPS 前端

基礎設施：軌道交通信號電源、通信基站、水利泵站控制系統

? 實戰案例

案例1：西安光電工業園區光伏項目

采用 NXU-ⅡG-40kA/385V-3P 安裝于 10 臺 100kW 逆變器交流輸出端。2025年夏季遭遇 3 次強雷暴，SPD 成功泄放浪涌，逆變器零損壞，系統連續運行率達 99.99%。

案例2：鄭州地鐵信號電源改造

在信號機房配電柜部署 NXU-Ⅱ-20kA/385V-1P + NXU-Ⅲ-10kA/275V-1P+N 兩級保護，滿足 EN 50121 鐵路電磁兼容標準，浪涌事件下降 90%。

五、NXU 系列選型指南：三步鎖定合適型號

步驟1：確認系統電氣參數

電壓類型：單相（220V）→ 選 1P 或 1P+N；三相（380V/400V）→ 選 3P 或 4P

Uc 選擇：必須 ≥ 系統最高持續電壓（如 380V 系統選 Uc=385V 或 440V）

In/Imax 匹配：

總進線（LPZ0→1）：選 Type I（如 NXU-Ⅰ-80kA）

分配電箱（LPZ1→2）：選 Type II（如 NXU-Ⅱ-40kA/65kA）

設備前端（LPZ2→3）：選 Type III（如 NXU-Ⅲ-10kA）

步驟2：評估環境與功能需求

戶外/高濕環境 → 選 IP65 或加裝防護罩

需遠程監控 → 必選帶 遙信功能 的 G 型（如 NXU-ⅡG 系列）

空間受限 → 優先緊湊型 1P 或 2P 模塊

步驟3：規避常見誤區

? 誤區1：只看 Imax，忽略 Up（殘壓）——精密設備需 Up < 1.0kV

? 誤區2：省略接地設計——SPD 接地線 ≤0.5m，接地電阻 ≤4Ω

? 誤區3：混用不同品牌 SPD 導致能量不協調——建議同系列分級搭配

六、采購與合作支持：一站式服務，降低決策門檻

采購流程：

官網咨詢 → 提供圖紙/型號參數 → 免費選型→ 簽訂合同 → 48 小時發貨 → 遠程/現場安裝指導

增值服務：

免費提供NXU系列浪涌保護器系統防雷設計圖

支持 OEM/ODM 定制（如 LOGO、參數標簽）

提供 SPD 在線監測模塊（可選配）

七、結語：專業守護每一度電的安全

NXU 系列浪涌保護器憑借全型號覆蓋、高可靠性、智能監控 三大核心價值，已成為工業、新能源、建筑等領域防雷系統的首選。無論是 NXU-ⅡG-40kA/385V-3P 的高通流能力，還是 NXU-Ⅲ-10kA/275V-1P+N 的精細保護，“精準匹配、安全無憂” 為使命。

如需獲取 NXU 系列完整參數手冊 PDF 或申請免費樣品測試，請致電官網電話，我們的工程師將為您提供 一對一選型服務！
