電涌保護器的電路根據不同需要，有不同的形式，其基本元器件就是上面介紹的幾種，一個技術精通的防雷產品研究工作者，可設計出五花八門的電路，好似一盒積木可搭出不同的結構圖案。研制出既有效又性能價格比好的產品，是防雷工作者的重任。

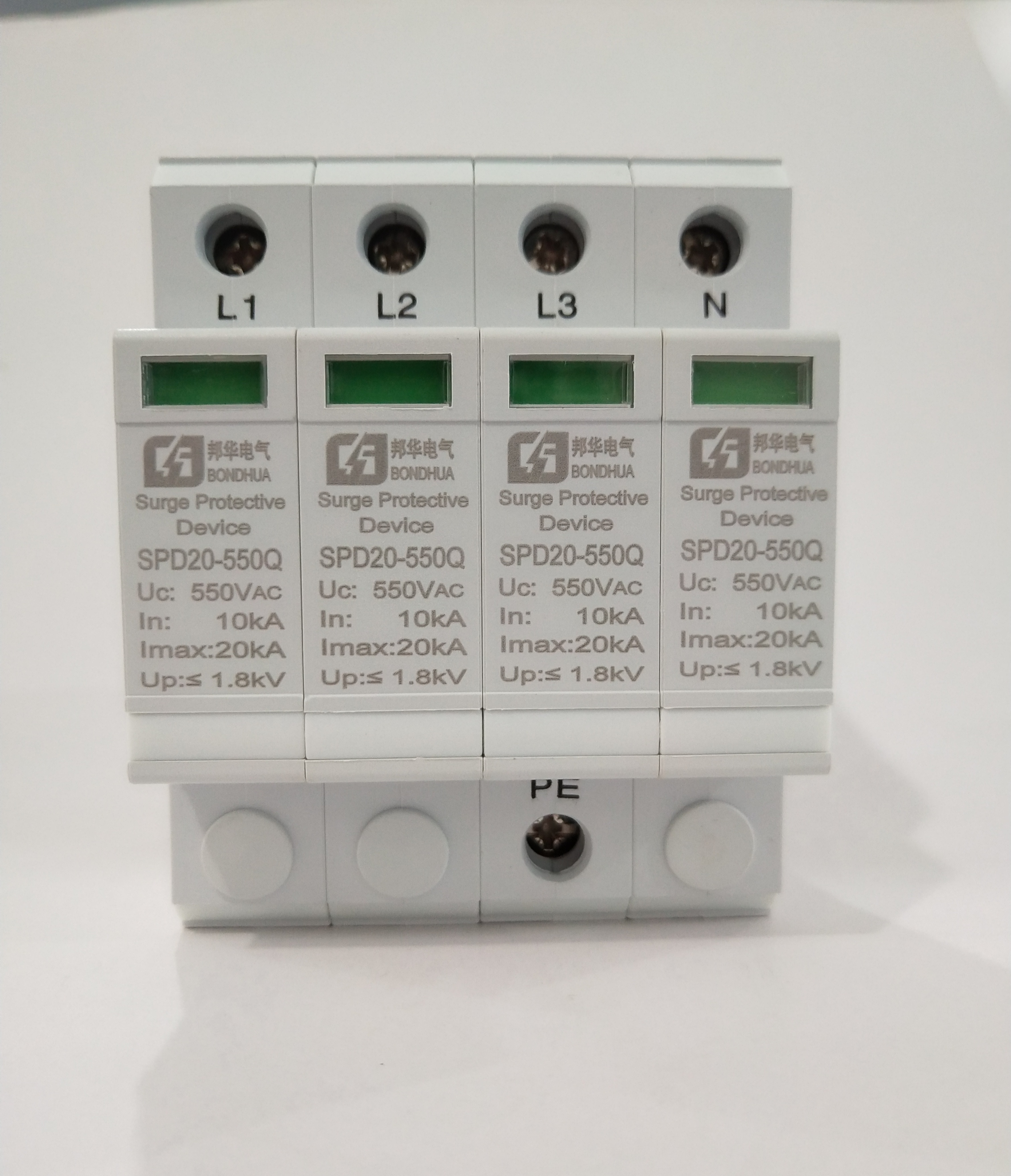

>>產品特點：

● 通流容量大

● 電壓保護水平低

● 更換方便-無需停電可更換保護模塊

● 故障功能顯示-各模塊均帶有告警功能

● 遠程監控-帶有遠程告警裝置，方便遠程監控

● 防誤插功能-底座和模塊均帶有最大持續工作電壓或通流容量標示，

● 可防止更換模塊時出現錯誤

● 安裝方便-模數化設計

【簡單介紹】

適用范圍廣：可以應用于不同的配電方式中（TT或TN模式）；

通流容量范圍大：100KA-200KA/相；

使用壽命長：經受C3類（8/20μs,10KA）脈沖1000次沖擊無損壞；工作頻率：40-60HZ;

溫度范圍：-40-85℃;

失效檢測指示；

內置熱斷路器和保險絲；

高強度阻燃塑料外殼；

1. 適用范圍

主要適用于配電室、配電柜、和其它重要場所總電源，移動通信基站，微波通信局站，電信機房，工廠，民航，金融，證券等系統的主電源防護；

2. 所替代的產品

取代了火花間隙、壓敏電阻、抑制二極管等保護元件；

3. 性能特點：

3.1 易辨識的狀態顯示可以方便維護人員了解浪涌保護器的工作狀態，易維護；

3.2 35mm的標準導軌式安裝；

3.3 浪涌識別技術：在模塊內裝入識別開關，此開關可以識別浪涌，正常工作時處于常開狀態，僅在出現浪涌的5ns閉合。此開關可以防止漏流，延緩元件老化，提高產品壽命；

8/20μs和10/350μs的區別

防雷擊保護的選用，分為4個等級，IEC61312-1規定：10/350μs是首次雷擊波型，用于電源的第一級（A級）保護，值得注意的是這只是雷擊波的測試波型，而不是雷電的實際波型；8/20μs是用在首次后的B級、C級、D級雷擊保護，二者在本質上是沒有區別，只是反映了保護器件能分流雷電流能量大小而已！

為什么在SPD的回路中要安裝熔斷器或斷路器？

SPD的內部核心是一個氧化鋅壓敏器件，氧化鋅是由晶粒組成，晶粒被具有P-N結半導體結構的晶界層隔開，這些晶界層決定了壓敏電阻的V-I特性。當浪涌電流通過壓敏電阻超過了它的承受能力時，瓷體中將有部分晶界層被損壞，致使壓敏電壓下降，嚴重時將被擊穿。隨著放電次數的增加，性能逐漸下降，當失效損壞時，往往是短路的形式。當突發性的特大浪涌通過SPD時，熱量還來不及傳遞到熱熔斷機構，氧化鋅壓敏器件就已經損壞，如果是炸裂性損壞，放電通路自然被切斷，如果短路性損壞，由于熱量沒達到熱熔斷切斷電源，此時，必須依靠熔斷器或斷路器切斷電源。
