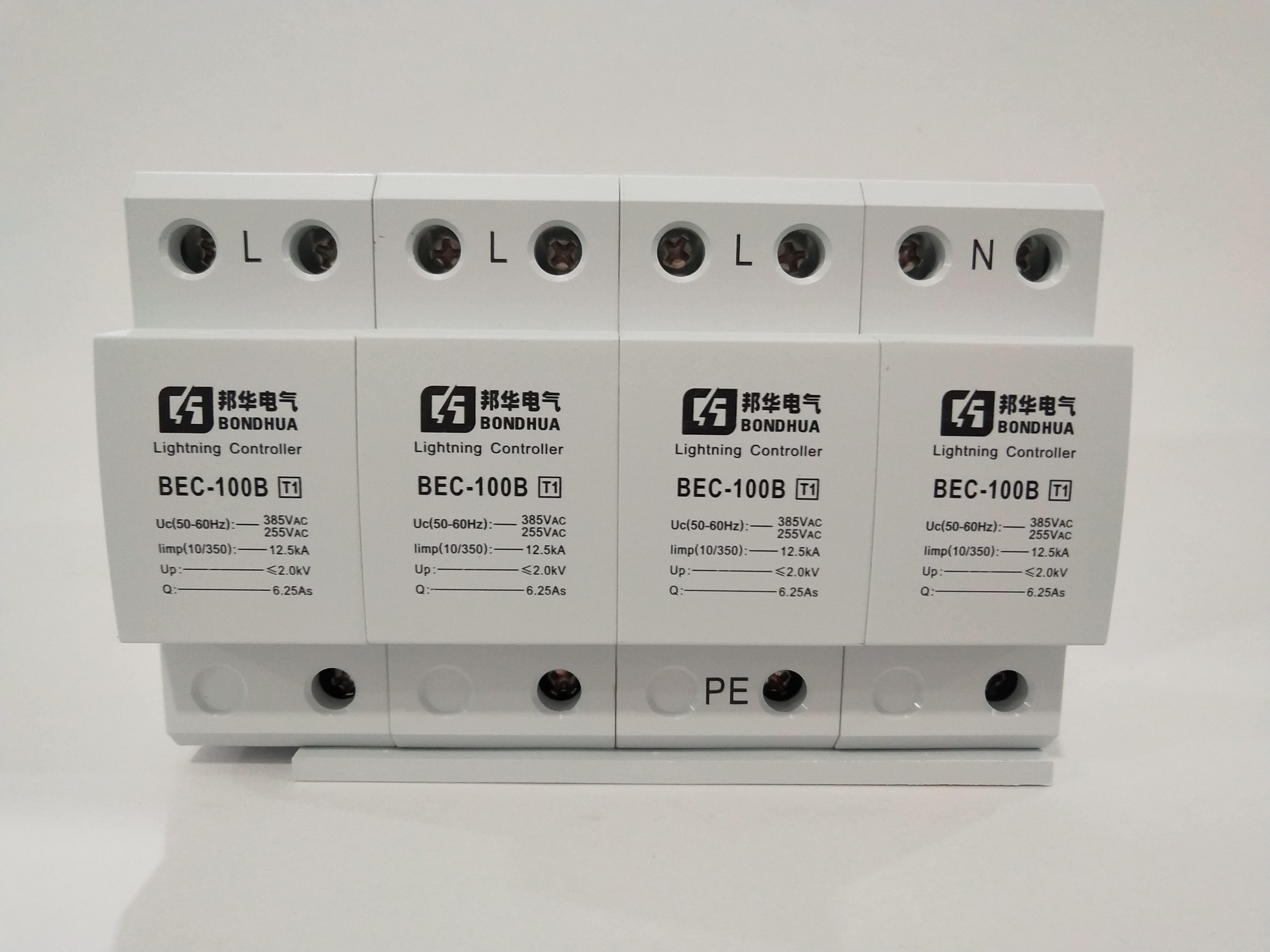

BEC-100B
閱讀次數：1538 發布時間：2020-08-22
產品描述:
主要用于低壓電網中三相交流（380V AC）供電的電源線路及其設備的防雷(電涌)保護
· 放電電流較大，響應時間快
· 模塊插拔式結構，由底座和可插拔保護模塊組成
· 保護模塊內具有過熱、過流雙重脫扣裝置，安全可靠
· 具有受損失效顯示窗口、可配置遠程告警所需的遙信端子（-FM）
· 多功能連接端口，可接導線和匯流排，安裝維護簡單、方便
主要特點：
泄放能量大，響應時間快，通流容量大，殘壓低
模塊式設計，防雷模塊適用于不同電網制式，更換方便，外型美觀
進口高能石墨，性能穩定，使用安全
無漏電流、無續流
5年質量保證、終身免費技術支持
可選通信報警接口，外配RS485通信接口
主要參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
安裝方法：
電源連接導線不小于6mm2的多股銅線，接地連接線不小于10mm2的多股銅線。連接線應盡量的短、直、粗
防雷器前端應串聯合適的熔斷器或空開。
安裝應用:
該防雷器采用并聯的方式與三相交流供電電源線路相連接，然后與地網相接；接線方式如圖所示。安裝時，防雷器接線端的“L”標志分別接各交流電源線的“火”線，“N”標志接電源線的“零”線，“PE”標志端則接地線；接線方式為螺絲緊固式；連接線為4-10mm2的多股導線
注意事項：
安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
安裝完畢后將防雷模塊插入到位，檢查工作是否正常。
防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。
