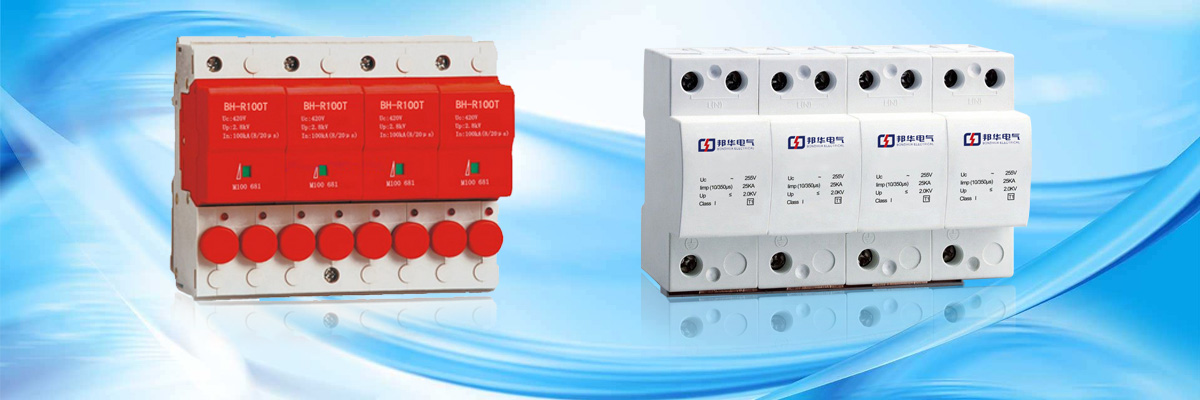

LGS-100/4P-385V 電涌保護器
閱讀次數：1347 發布時間：2020-07-27
LGS-100/4P-385V 電涌保護器 概述
LGC系列浪涌保護器，適用于交流50/60HZ，380V及以下的TN-S、TN-C-S、TT、IT等供電系統，可作為LPZ1、LPZ2與LPZ3區界面處的等電位連接，其設計依據符合IEC61643-1、GB18802.1，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置。當浪涌保護器因過流過熱，擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示綠色（正常）、紅色（故障），模塊可在有工作電壓情況下更換。
LGS-100/4P-385V 電涌保護器 應用原理
IEC61643-1（02，89）對第Ι級浪涌保護器的要求，與后級限壓型電涌保護器配合使用時，無需設計退耦裝置，可以將兩極保護器安裝在一起。該產品是在間隙型浪涌保護器的多電極石磨堆疊技術的發展，并以其低保護電壓水平（Up≤2.0KV）的特性，確保了與C級浪涌保護器配合使用時，不需要設計退耦裝置或者在B級和 C級之間留一定的安裝距離。這樣它可以節省安裝空間，雷擊電涌保護器其大通流量的特性在TT，TN-S中使用，可以同時作為B和C級浪涌保護器的NPE保護模塊，浪涌保護器周的應用是，需要有緊湊的防雷保護概念或者需要在一個的小型機房內安裝B和C兩級浪涌保護器的，安裝:外殼尺寸節省空間的18mm寬度模數的要求，所以該裝置容易安裝。通過浪涌保護器本身卡接在35mm導軌上的實現了該SPD的簡便安裝。為N線和PE線分別提供了兩個端子。方便了SPD與線路之間的凱文連接。應用于建筑物內的分路配電柜上。
主要參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
相關型號：LGS-20/4P-385V、LGS-40/4P-385V、LGS-60/4P-385V、LGS-80/4P-385V、LGS-100/4P-385V
