PBD180/385/4P 過電壓保護器
閱讀次數：1245 發布時間：2020-07-28

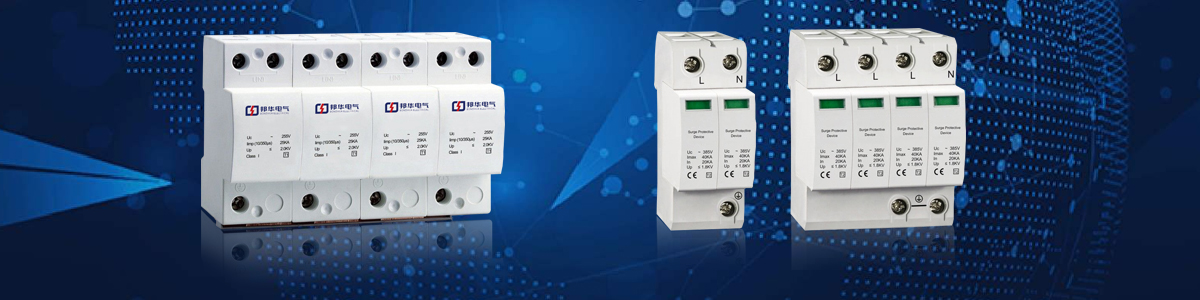

PBD1系列電涌保護器
主要用于交流50Hz/60Hz,額定電壓為400V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統，可作為雷擊時等電位連接，外殼設計安裝在35mm電氣導軌上，產品內設失效脫離裝置，當電涌保護器因過熱、擊穿失敗時，失效脫離裝置能自動的將其從電網中脫離。同時可視告警指示器由綠色變?yōu)榧t色，并通過報警 開關觸點裝置，實現遠程監控功能，保護模塊可在有工作電壓的情況下更換。
本產品符合GB18802.1-2002、IEC61643-1：1998標準。
產品優勢：
1，采用最新滅弧技術，完全避免火險。
2，采用特殊內置的沖擊溶片，在發生短路時能迅速將回路切斷，可靠性高。
3，自帶遠成告警干結點，便于遠程監控。
4，可選配雷電計數器，準確記錄雷擊次數。
5，核心元件采用國際知名品牌，性能優異。
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨浪涌接線圖丨
相關型號：PBD180/385/4P、PBD160/385/4P、PBD140/385/4P、PBD120/385/4P、PBD1-120/385/4P
