VA150系列浪涌保護器
閱讀次數：5102 發布時間：2020-07-28
VB40 B級 SPD通用電源模塊浪涌保護器
產品名稱： VB40 B級 SPD通用電源模塊浪涌保護器
產品型號： VB40 B級
產品規格： 150 / 275 / 320 / 385 / 440
產品顏色： 白色 / 灰色
產品參數： 1.SPD保護符合 EN 61643-11 Type2
2.SPD安裝類別符合 EN 61643-1 Class II
產品優勢： 1.高能容量氧化鋅壓敏電阻－高放電通流容量；
2.反應能力快速； 一體化結構；
VD10 D級 SPD通用電源模塊浪涌保護器
產品名稱： VD10 D級 通用電源模塊浪涌保護器
產品型號： VD10
產品規格： 48 / 150 / 275 / 320 / 385 / 440
產品顏色： 白色/灰色
產品參數： 1.SPD 保護符合 EN 61643-11：Type3
2.SPD 安裝類別符合 EN 61643-1：Class Ⅲ
產品優勢： 1.1420V TOV故障不爆炸、不起火、安全脫扣；
2.基座和插座小盒兩部分組成；
大VC20 C級 SPD通用電源模塊浪涌保護器
產品名稱： VC20 C級 通用電源模塊浪涌保護器
產品型號： VC20
產品規格： 85/150/275/320/385/440
產品顏色： 灰色/藍色
產品參數： 1.SPD 保護符合 EN 61643-11：Type2
2.SPD 安裝類別符合 EN 61643-1：Class Ⅱ
產品優勢： 1.1420V TOV故障不爆炸、不起火、安全脫扣；
2.基座和插座小盒兩部分組成；
VA60 B級 SPD通用電源模塊浪涌保護器
產品名稱： VA60 B級 SPD通用電源模塊浪涌保護器
產品型號： VA60 B級
產品規格： 150 / 275 / 320 / 385 / 440
產品顏色： 白色 / 灰色
產品參數： 1.SPD保護符合 EN 61643-1：Type1
2.SPD安裝類別符合 EN 61643-1 Class II
產品優勢： 1.高能容量氧化鋅壓敏電阻—高放電通流容量；
2.響應時間迅速，反應能力快速；
VA100 A級 SPD通用電源模塊浪涌保護器
產品名稱： VA100 A級 通用電源模塊浪涌保護器
產品型號： VA100 A級
產品規格： 385 / 440
產品顏色： 白色 / 灰色
產品參數： 1.高能容量氧化鋅壓敏電阻－高放電通流容量；
2.響應時間迅速，反應能力快速；
產品優勢： 1.SPD保護符合 EN 61643-11：Type1
2.SPD安裝類別符合EN 61643-1：Class I
VA150 A級 SPD通用電源模塊浪涌保護器
產品名稱： VA150 A級 通用電源模塊浪涌保護器
產品型號： VA150 A級
產品規格： 385 / 440 / 690
產品顏色： 白色 / 灰色
產品參數： 1.SPD 保護符合 EN 61643-11：Type1
2.SPD 安裝類別符合 EN 61643-1：Class I
產品優勢： 1.高能量核心器件，無續流發生；
2.快速反應能力，一體化模塊設計；
產品特點
● 高能容量氧化鋅壓敏電阻——高放電通流容量；
● 快速反應能力；
● 一體化結構；
● 失效指示功能，紅色窗口出現為失效狀態；
● 熱敏控制過熱危險脫扣機構，聯動指示窗口；
● 高放電氣放管組成3P1模式；
產品用途
VB40B級SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。
適用范圍

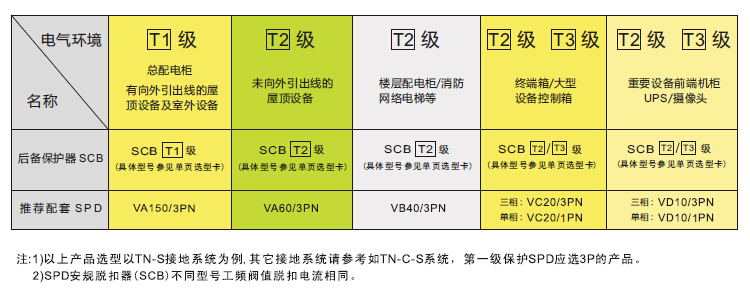

VB40B級SPD通用電源模塊浪涌保護器，主要用于第二級電源設備的保護，常用于易遭雷擊的樓層配電柜、消防、網絡、電梯等設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。
主要參數
| 型號 | VB40/150 | VB40/275 | VB40/320 | VB40/385 | VB40/440 |
| SPD保護符合EN61643-11 | Type2 | ||||
| SPD安裝類別符合EN61643-1 | ClassⅡ | ||||
| 保護級別符合DINVDE 0675-6 | B | ||||
| 最大持續交流工作電壓UC | 150V | 275V | 320V | 385V | 440V |
| 最大持續直流工作電壓UC | 200V | 350V | 410V | 500V | 560V |
| 標稱放電電流（8/20μs)In | 40kA | ||||
| Ⅱ級實驗最大放電電流（8/20μs）Imax | 80kA | ||||
| 5kA限制電壓Ur | ≤0.9kV | ≤1.0kV | ≤1.1kV | ≤1.15kV | ≤1.25kV |
| 電壓保護水平UP | ≤1.3kV | ≤1.8kV | ≤2.0kV | ≤2.1kV | ≤2.5kV |
| 響應時間tA | ＜25ns | ||||
| 漏電流 | ＜20μA | ||||
| 工作溫度范圍 Tu | -40℃~80℃ | ||||
| TOV故障電壓UT | 205V/5sec | 470V/5sec | 470V/5sec | 470V/5sec | |
| 前置過流保護裝置 | SCB：T2級(T08/80) | ||||
| 連接電纜最小面積（min） | 10mm2/多芯軟電纜 | ||||
| 連接電纜最大面積（max） | 25mm2/多芯軟電纜 | ||||
| 外殼防護等級 | IP20 | ||||
| 遙信觸點最大允許工作電壓 交流 | 0.2A/125V | ||||
| 遙信觸點最大允許工作電壓 直接 | 0.5A/48V | ||||
| 壓線螺絲 | M5/M2 | ||||
| 壓線螺絲扭矩 | 6Nm/0.2Nm | ||||
| 外殼材料 | PA66 UL94V-0 | ||||
| 安裝軌道 | 35mm DIN rail EN 60715 | ||||
| 模塊寬度 | 1 mod.,DIN 43880 | ||||
