●雷電的危害性

雷電是一種常見的自然現象，它除了危及到人身安全外，還會對電氣設備，特別是電子設備產生 巨大的破壞作用，我國雷電災害嚴重，活動頻繁。雷電落在線路上被稱為直擊雷，落在輸配電線路 附近耦合到輸配電線上被稱為感應雷，在輸電線路上形成瞬態過電壓，沿著線路慢襲并危及電氣設 備的安全。

雷電災害涉及面廣，從電力、建筑這兩個傳統領域擴展到幾乎所有行業，特別是與高新技術關系 最密切的領域，如互聯網，數據中心等，于是，雷災造成的經濟損失和危害程度大大增加了。因此 我們必須有意識地提高對雷災的防御能力。

我國地域遼闊，從南到北跨越30多個緯度，大部分地區位于北溫帶和亞熱帶，屬于雷電或雷電 多發區，只是受海拔高度和氣候條件等因素的影響雷暴日有所不同(雷暴日指一年內聽到雷聲的天 數)。

我國西北地區的雷暴日在20天以下，屬少雷區，雷害較輕;東北30天左右，華北和中部地區多 在40-50天，長江以南至北緯23度大部分地區在40-80天，屬中等雷區:北緯23度以南，包括廣東、 廣西，福建的大部分多在80天以上，屬雷害嚴重地區。

從雷害發生的地區看，我國人口居住密集、經濟較發達的大中城市均處在中等以上雷電區，在這 些地區計算機及其它電子信息產品得到了廣泛應用，遇到雷害的概率很高。

●被保護負載特性為了保護負載免受大氣過電壓的危害，必須考慮以下參照:

◆被保護設備的沖擊耐受電壓Uchoc

◆接地系統類型和電網的最高運行電壓Us.max

◆電涌保護器的電壓保護水平Up應為:Us.max(電網)<Up(電涌保護器)<Uchoc(負載)

產品說明

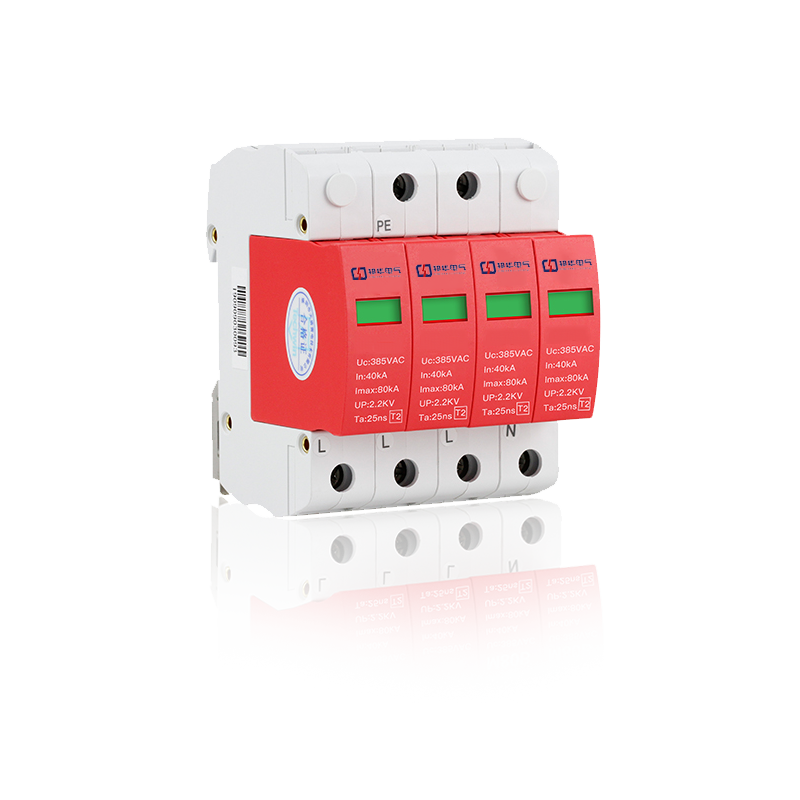

XAFV- 40系列電涌保護器(簡稱SPD)適用于交流50/60Hz, 380V以 下的TN-S TN-C-S、 TT、IT等供電系統，可作為LPZ1、 LP22與LPZ3區界面處的等電位連接，其設計依據符合IEC61643-1. GB18802.1,外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置。當電涌保護器因過 流過熱，擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示綠色(正常)、紅 色(故障)、模塊可在有工作電壓情況下更換。

●產品特點

1、內置過流過熱、溫控斷路技術。

2、模塊設計，安裝方便，可在線更換。

3、漏電流小，響應時間快，殘壓低。

4、告警指示裝置，綠色(正常)、 紅色(故障)。

5、新技術制作，高能量，間隙放電電極(N-PE)

產品應用和安裝位置

XAFV-40系列產品適用于C級防雷 保護，用于雷擊時等到電位連接，安裝在 LPZOB與LPZ1區與LPZ2區界面處， 通常安裝在樓層配電箱、計算機中心、電 信機房、電梯控制室、變頻設備控制室、 醫院手術室、監護室及裝有電子醫療設備 場所的配電箱內，分散型小別墅應將 SPD安裝在住戶配電箱內。

●產品說明

XAFV-120系列電涌保護器適用干交流50/60Hz.380V以下的TN-S TN-C-S. TT. |T等供 電系統，作為雷擊等電位連接，其設計依據符臺IEC61643-1. GB18802 1，外殼沒計安裝在35mm電氣導軌上，該產品內置失效脫離裝置。當電涌保護器困過流過熱，擊穿失效時。失效脫 離裝置能自動的將其從電網上脫離，同時可視告警指示模塊由綠色(正常)安成紅色(改睛)，電涌保 護器模塊可在線更換。

●產品應用和安裝位置

XAFV-120系列產品適用于B級防雷保護，用于雷擊時等到電位連接，安裝在LPZOA與LPZOB區 與LPZ1區界面處。XAFV-120、XAFV-80、XAFV-60通常裝在埋地穿管進線低壓主配電柜處。
