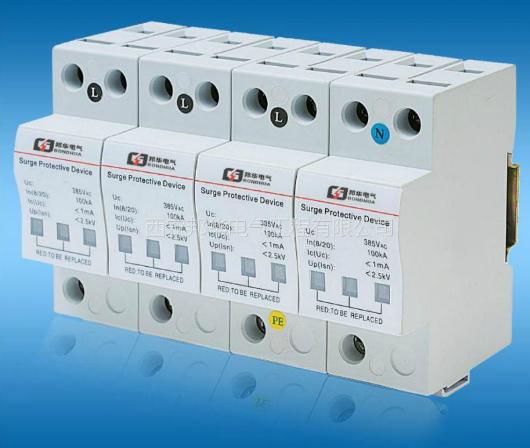

SDXDG55浪涌保護器
閱讀次數：2029 發布時間：2020-07-29
產品介紹：
電涌保護器適用對間接雷電和直接雷電或其他瞬時過電壓的電涌進行保護。這些產品被組裝后連接到交流額定電壓不超過1000V（有效值），50/ 60HZ或直流電壓不超過1500V的電路和設備。其中1級產品（符合1級分類試驗）用于從室外引來的線路上（在LPZ0區與LPZ1區分界處，一般為總配電箱，低壓變壓器進線柜）使系統或設備免遭雷電擊中輸配電線路或戶外避雷器而引起的浪涌電流損害；2級產品（符合2級分類試驗）用于室內線路（LPZ1區與LPZ2區分界處或以后雷電防護分界處，一般為樓層配電箱，電表箱或終端箱）防止由于間接雷擊或開關操作引起的瞬態浪涌電壓；3級產品（符合3級分類試驗）適用于線路末端（一般為插座箱）的用電設備進一步保護，使其不受過電壓損壞。
產品選型
變電所、超高層建筑、大型工廠、大型計算機中心、機場、火車樞紐站、五星級賓館、大型港口等屬于公共建筑物一欄, 其總配電柜安裝第一級SPD (SDX DG53); 屋頂室外設備安裝第一級SPD (SDX D654); 樓層配電柜等安裝第二級SPD (SDX DG55) ; 終端箱安裝第三級SDP(SDX D57);若有需要重點保護的設備其前可安裝第三級SDP (SDX D58)。
四星級賓館、10層以上的高層建筑或者住宿小區屬于高層住宅一欄，其總配電柜安裝第- - 級SPD(SDX DG53); 屋頂室外設 備安裝SPD(SDX DG54); 樓層配電柜等安裝第二級SPD(SDX DG55);終端安裝第三級SPD(SDX D58) .
三星級以下賓館、6層左右的住宅小區屬于多層住宅-欄，其小區總配電電柜安裝第一級SPD(SDX DG54);樓層配電柜等安 裝第二級SPD(SDX D56);終端箱安裝第三級SPD (SDX D58) 。
產品參數：
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
相關型號：
SDX G53
SDX G54
SDX G55
SDX G56
SDX G67
SDX G58
