產品概述

GBL-80系列浪涌保護器(以”下簡稱SPD)適用于低壓交流配電系統的IT. TT. TN-C. TN-S. TN-C-S, 等供電系統，對間接雷電和 直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1:1998- 02標準的第級浪涌保護器。B類浪涌保護器。 SPD具有共模(MC)和差模(MD)保護方式。

SPD符臺GB18802.1EC61643-1。

主要結構

SPD為- -端口，防觸電保護，戶內式固定安裝，電壓限制型。

SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信

號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。

1P+N, 2P+N, 3P+N的由1P, 2P，3P的SPD+NPE零地保護模塊組成，應用于TT. TN-S等供

電系統。

安裝

安裝在LPZ0B或L PZ1區與LPZ2區交界處，采用35mm的標準導軌安裝，連接銅質多股導線為2.5~35mm'。

SPD每極必須設置保護一-- -使用熔斷器或小型斷路器雷電流SPD保護， 用于SPD擊穿后短路保護。

安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅、小區住戶配電箱等。

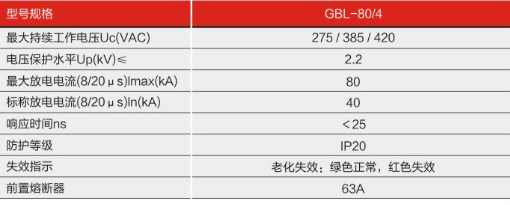

產品參數
