產品介紹

690V電源防雷器能有效防止雷擊產生的感應過電壓、過電流現象對系統或設備造成永久性損壞或瞬間中斷等危害。

本產品適用防雷區域：LPZ1與LPZ2區交界處電源線路的雷電浪涌防護。

具有工作指示、模塊劣化指示等功能。

采用溫控?cái)嗦芳夹g(shù)，內置過流保護電路，徹底避免火險。

通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。

適用于交流690V供電系統 ，如：風力發電行業，風電電機的防雷保護。

產品安裝

1、防雷器安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌。安裝前必須切斷電源，嚴禁帶電操作。

2、安裝時，防雷器應與相應規格的保險絲配合安裝，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。

3、電源防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。

4、適用于室內運行，如安裝在室外時，必須加裝防水外殼。

5、所有接線必須牢固及可靠電氣聯接。防雷器連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。

6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

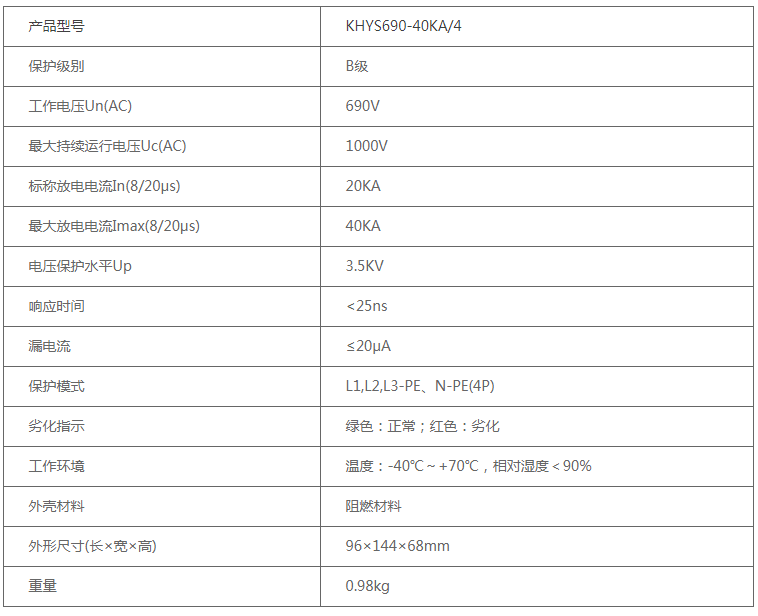

產品參數

相關型號

KHYS220-100KA/2

KHYS275-40KA/3

KHYS220-10KA/2

KHYS220-20KA/2

KHYS220-40KA/2

KHYS220-10KA/2

KHYS380-20KA/4

KHYS380-40KA/4
