HW-M450集中控制應急照明控制器

應急照明控制器HW-C-100W-100L

1、供電方式

由主電（市電AC220V)回路向區域應急照明配電箱供電，再由區域應急照明配電箱直接或經開關電源降壓（DC24V），向該區域各個供電回路連接的集中控制型消防應急燈具供電。

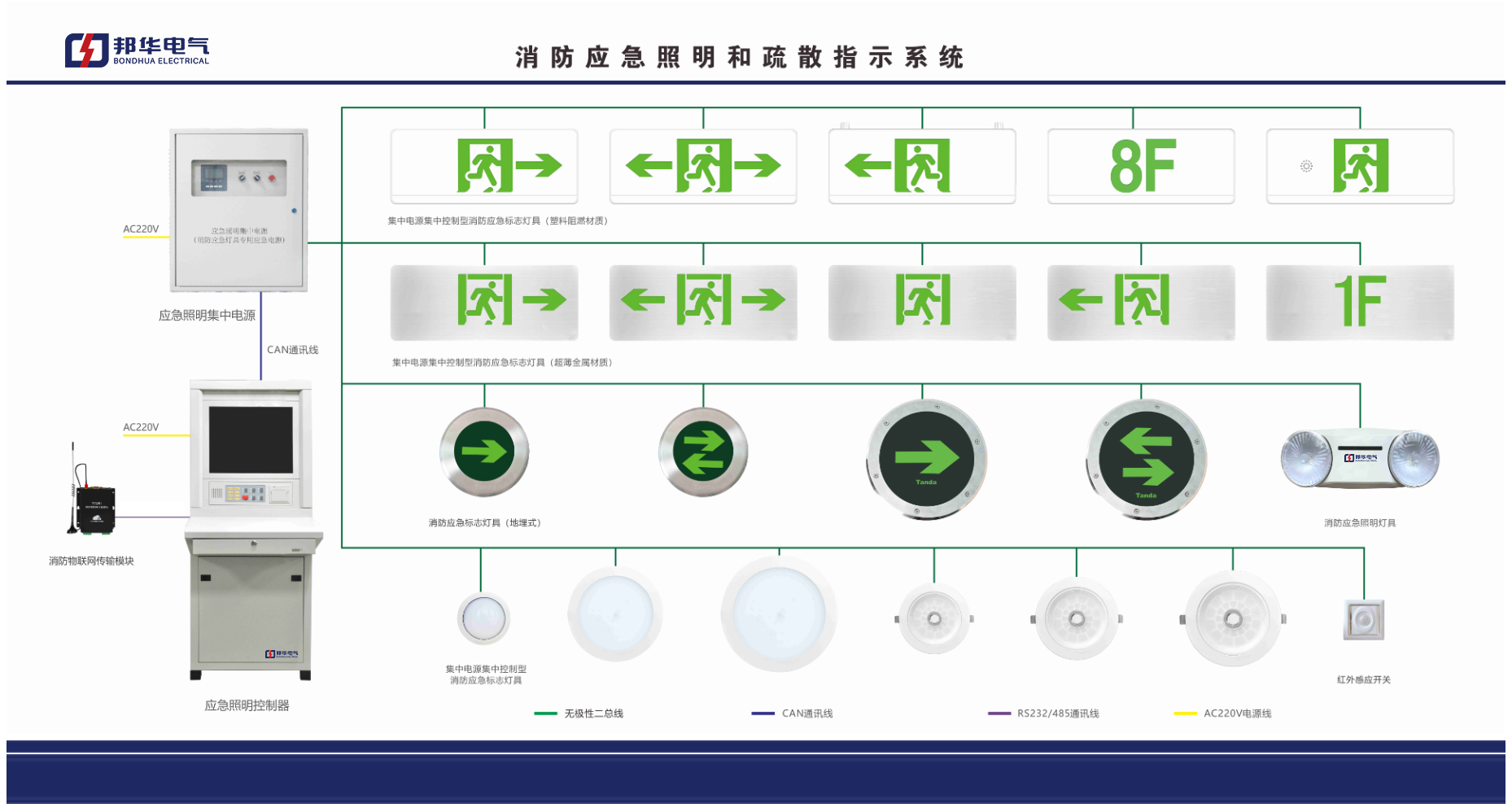

2、系統通訊方式

系統采用二總線通訊技術，控制主機連接各個區域內設置于應急照明分配電裝置內的區域路由器，再由區域路由器與連接應急燈具通訊，可采用自由拓撲架構。

3、燈具控制方式

回路中每個集中控制型應急燈具都具有獨立的ID（地址），可以獨立的執行指令和主動上報燈具狀態信息。燈具內置單片機可實時監測光源情況。

實時監控和管理終端設備數據及狀態，業界首創的網格化智能分析模塊，指揮終端設備指示疏散方向，提供最佳、最安全的逃生路徑。

顯示故障信息，包括故障類型、時間、位置的報警故障信息。

隨時監控應急電源的電池狀態、輸出狀態、輸入狀態。

可隨時控制消防應急標志燈具改變指示方向，點亮照明燈具。

可與FAS火災報警系統無縫對接，符合國家標準：GB17945-2010。

電源集中控制系統用途

在日常的使用之中，消防應急照明系統如果不正確的進行裝置的話，會有可能出現在火災發生的情況下應急疏散指示標注，不能夠科學的有效的及時并且高效率的正確引導人群疏散，使得撤離的人員在密集的場所發生互相踩踏的可能，形成群死群傷的情況。所以，在某一些樓層較高，人員密集，撤離距離較遠，疏散通道多種多樣。

拐彎多環境復雜的建筑總，采取平時的疏散指示方式是非常不合理的，一般的疏散指示方式，前期鋪設的費用較高，檢查維護也麻煩，甚至在管理的時候，還不容易集中在一處進行集中管理，所以為了能夠實行一種迅速有效的安全疏散系統，使建筑之中所有人員，能夠在最短的時間集中于一處以最短的時間沿著最短的路程，離開危險的區域到達安全的地方，這是設置安全應急照明系統時重點考慮的問題，而解決問題的就是我們的集中電源集中控制系統。

消防應急照明和疏散實指示系統為集中電源集中控制型系統，采用了一種全新的設計理念，相較于傳統的，往固定方向疏散的理念，將以轉變的，新的設計理念為，首先遠離火災發生范圍的主動性，其次合理疏散理念，使疏散指示與火災情況和疏散設施動作狀況實現聯動，當火災發生的時候，首先以火災報警器位置和疏散設施狀態作為系統的型號進行輸入，通過煙氣態勢分析與疏散路的初始狀態進行分析與識別，并生成建筑物內的疏散路線只是，與消防應急的照明，能夠方便被困人員安全準確并且快速的討論火災現場。

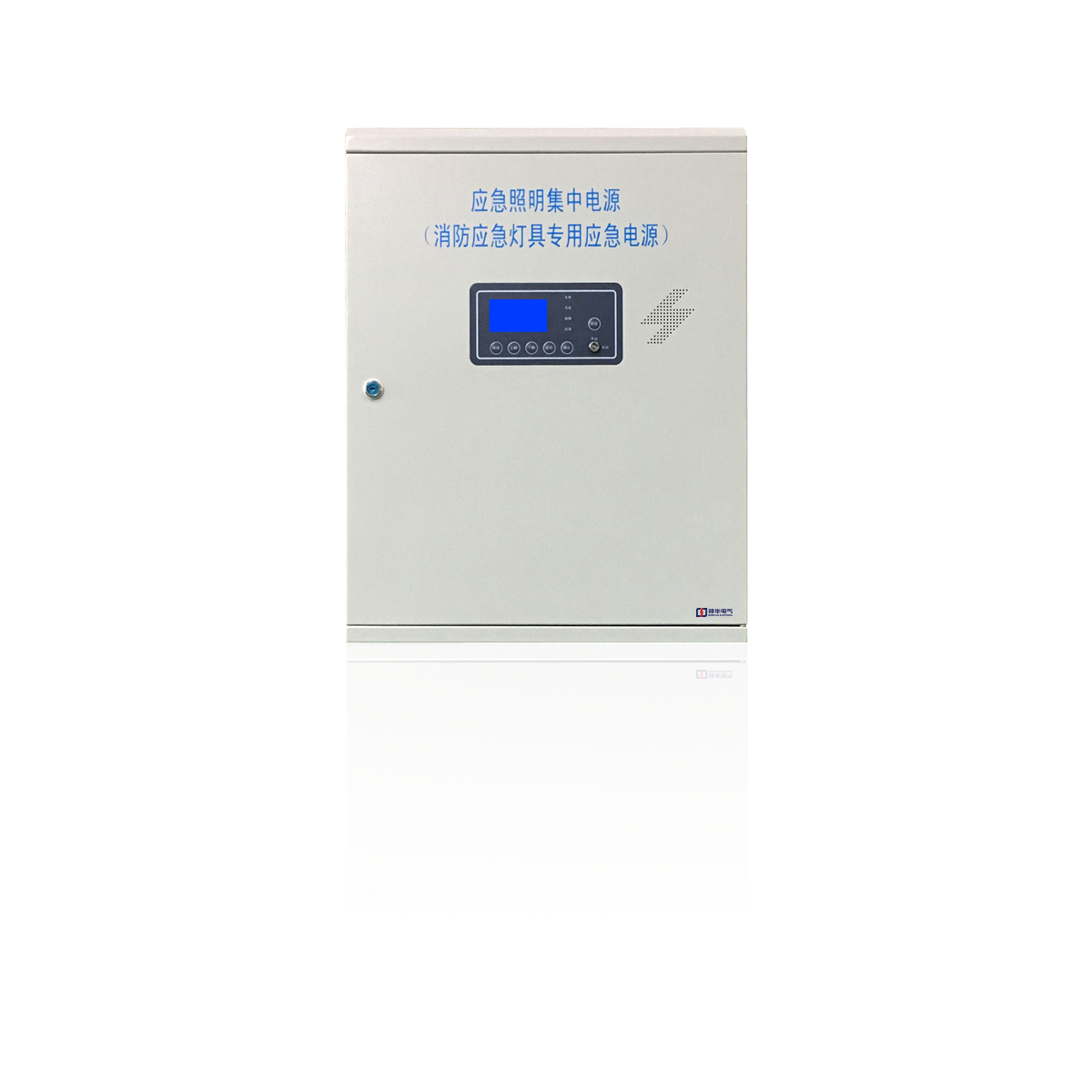

EPS應急電源集中照明集中電源

EPS應急電源簡介

   EPS英文的全稱為Emergency（緊急）Power（電力）Supply（供給），是現代社會中最為主要的，保障電力和消防安全而采用的一種應急電源，它主要由輸入輸出單元、充電模塊、電池組、逆變器、監控器、輸出切換裝置部分組成。

 應急電源的運行原理為：

    在市電正常的時候，由市電經過輸出切換裝置給重要負荷公供電，在同一時間充電器為蓄電池為蓄電池充電或者浮充，當市電斷電后或者電壓超出供電范圍，控制器氣動逆變器，同時輸出切換裝置將市電供電狀態立即切換到逆變器供電，為負荷設備提供應急供電；當市電恢復時，應急電源將恢復為市電供電。

    EPS是以處理應急照明、事端照明、消防設施等一級負荷供電設備為主要方針，供給一種符合消防規范的具有獨立回路的應急供電體系，該體系可以在應急狀態下供給緊迫供電，用來處理照明用電或只要一路市電缺少第二路電源，或替代發電機組構成第二電源，或做為需求第三電源的場合運用。

說明：

     當市電經過AC/DC轉換器進入逆變器再由逆變器提供輸出電流，這時電池處于充電工作狀態。當控制器檢測到市電停電或電壓過低過高時，在零秒時間內由電池組通過逆變器輸出負載提供電能。

說明：

      當市電或備用電供電時，只有一路進入EPS-AC/DC轉換器工作，同時經過逆變器輸出。市電和備用電停電或電壓過低、過高時EPS通過靜態開關、轉換器、逆變器輸出逆變電壓提供負載供電。靜態開關轉換時間為零秒。

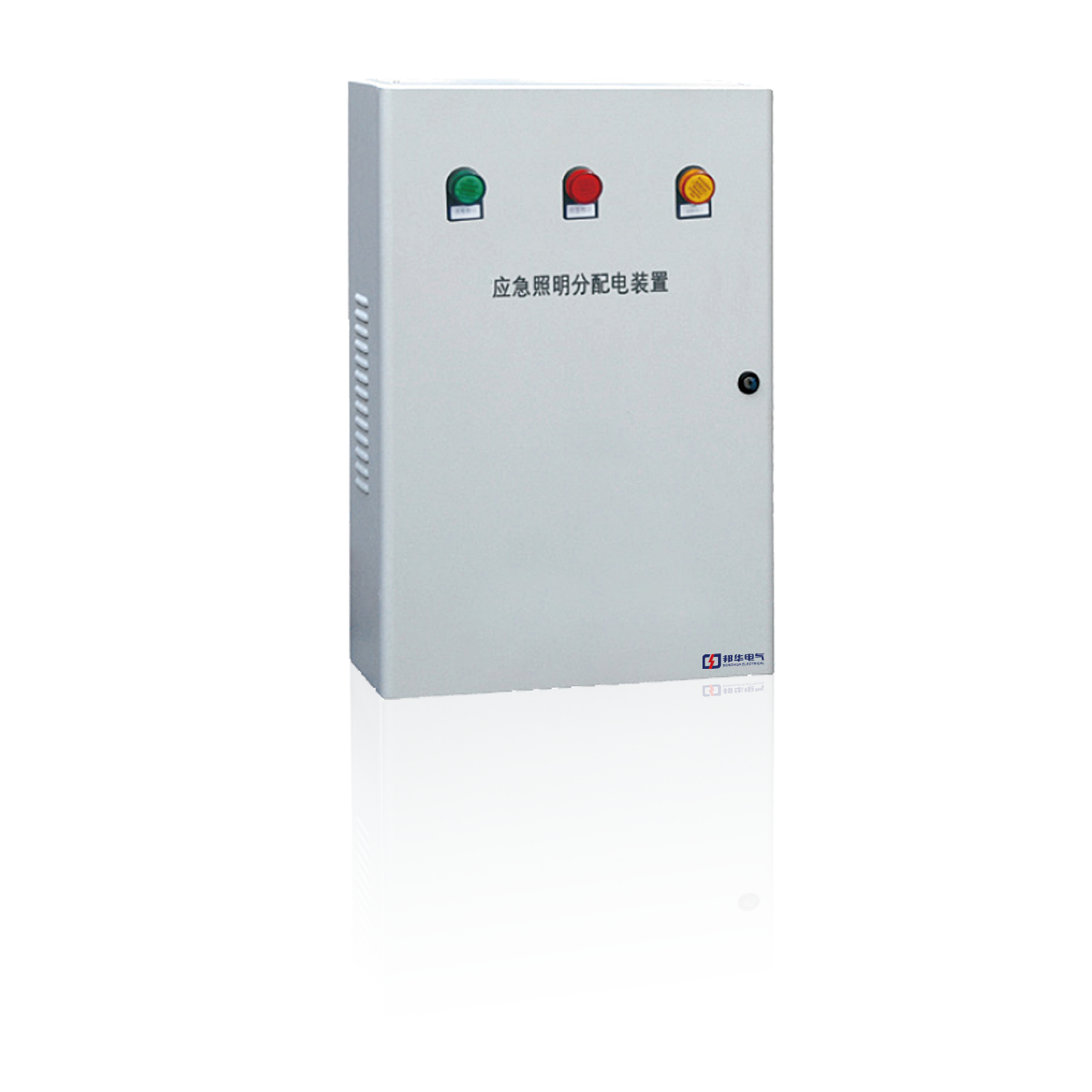

HW-FP 應急照明分配電裝置

應急照明分配電裝置HW-FP-0.5KVA-220V產品說明

概述

LL-FP-0.3KVA-220V集中供電集中控制型消防應急照明分配裝置是實現電力線信號轉換為兩總線信號的通路。該配電箱采用雙電源供電，能接收應急照明控制器下發的火警聯動控制信號，自動切換供電電源，使配電箱下端連接的消防應急燈具轉入應急狀態，并向應急照明控制器上傳反饋信號。產品安裝方便，操作簡潔。

技術參數

執行標準號：GB 17945－2010

電氣特性

輸入電壓：AC220V/50HZ

輸出電壓：DC24V

電流：≤12.5A

通訊方式：CAN總線技術

使用環境：溫    度：0℃～+55℃，相對濕度≤95％，不凝露

硬件配置：

路由器：R100.002

分配電監控模塊：DB100.002

斷路器(空開)：DZ47P-C16（德力西）

開關電源：NES-350-24

 安裝方法

1、結構尺寸： 圖1： 390×430×140mm

2、室內壁掛式安裝

3、按照箱體安裝尺寸在選定安裝的墻面上打四個孔，用Φ8金屬膨脹螺釘將箱體固定在墻面上。

注意事項

1、必須由合格的電氣人員進行該產品的操作、維護和檢修。

2、維修時要先斷開電源，再進行維修。

3、電纜進出處應采用可靠密封措施，確保運行安全。

4、斷路器應定期進行維修。

5、單輸出回路的電源斷電后，請注意檢查電源，請勿跨接回路電源線，并及時通知售后維修。

售后服務

1. 本配電箱保修二年(以發票購買日期為準),保修期內免費維修.

2. 本產品使用壽命為十年，超過有效使用壽命請及時與廠家聯系

3. 出現下列情況之一,不予保修實行收費維修.

(1) 用戶使用不當而損壞.

(2) 超過保修期.
