應急照明控制器：M-C-3、M-C-1(主型)、M-C-2

應急照明集中電源：M-D-0.3KVA-36L1(主型)、M-D-0.2KVA-36L1、M-D-0.15KVA-36L1、M-D-0.3KVA-36L2、M-D-0.2KVA-36L2、M-D-0.15KVA-36L2、M-D-0.1KVA-36L1(主型)、M-D-0.075KVA-36L1、M-D-0.05KVA-36L1、M-D-0.1KVA-36L2、M-D-0.075KVA-36L2、M-D-0.05KVA-36L2、M-D-5KVA-216L(主型)、M-D-3KVA-216L、M-D-1KVA-216L、M-D-1KVA-36L(主型)、M-D-0.5KVA-36L、M-D-0.2KVA-36L

應急照明分配電裝置：M-FP-1、M-FP-4(主型)、M-FP-5

應急照明配電箱：M-PD-2(主型)、M-PD-3、M-PD-4

“智能疏散系統”，是由智能疏散系統控制主機、消防應急電源、消防應急標志燈具、消防火災報警主機，火災探測器等多種設備組成的一套智能消防疏散系統。該系統具有人機交互界面，可對應急標志燈具實時巡檢、并與報警主機系統聯動、在有火災發生時根據起火位置智能選擇最佳逃生路線進行疏散指示。

◆發生火情時，系統能根據著火點位置，變換指示方向，引導群眾向遠離著火點的方向撤離。

 ①當著火點靠近樓道出口位置時，該出口以上樓層疏散口，必須顯示關閉狀態，以便群眾避開危險朝向著火樓層臨近著火點的出口疏散。

 ②著火點以下樓層群眾可向任意出口疏散，以達到盡快撤離的目的。

◆火場中煙霧彌漫，此時傳統疏散指示燈會看不清；此智能系統能夠在接近或到達出口時，通過語音、頻閃等功能提示，警示疏散者，避免錯過出口，保證快速疏散。

◆智能系統在平時可實時在線對各指示燈具、應急照明燈具進行自檢、巡檢。對故障燈具的信息（燈 具編號、通信地址、故障狀態）進行報警、顯示，并記錄。

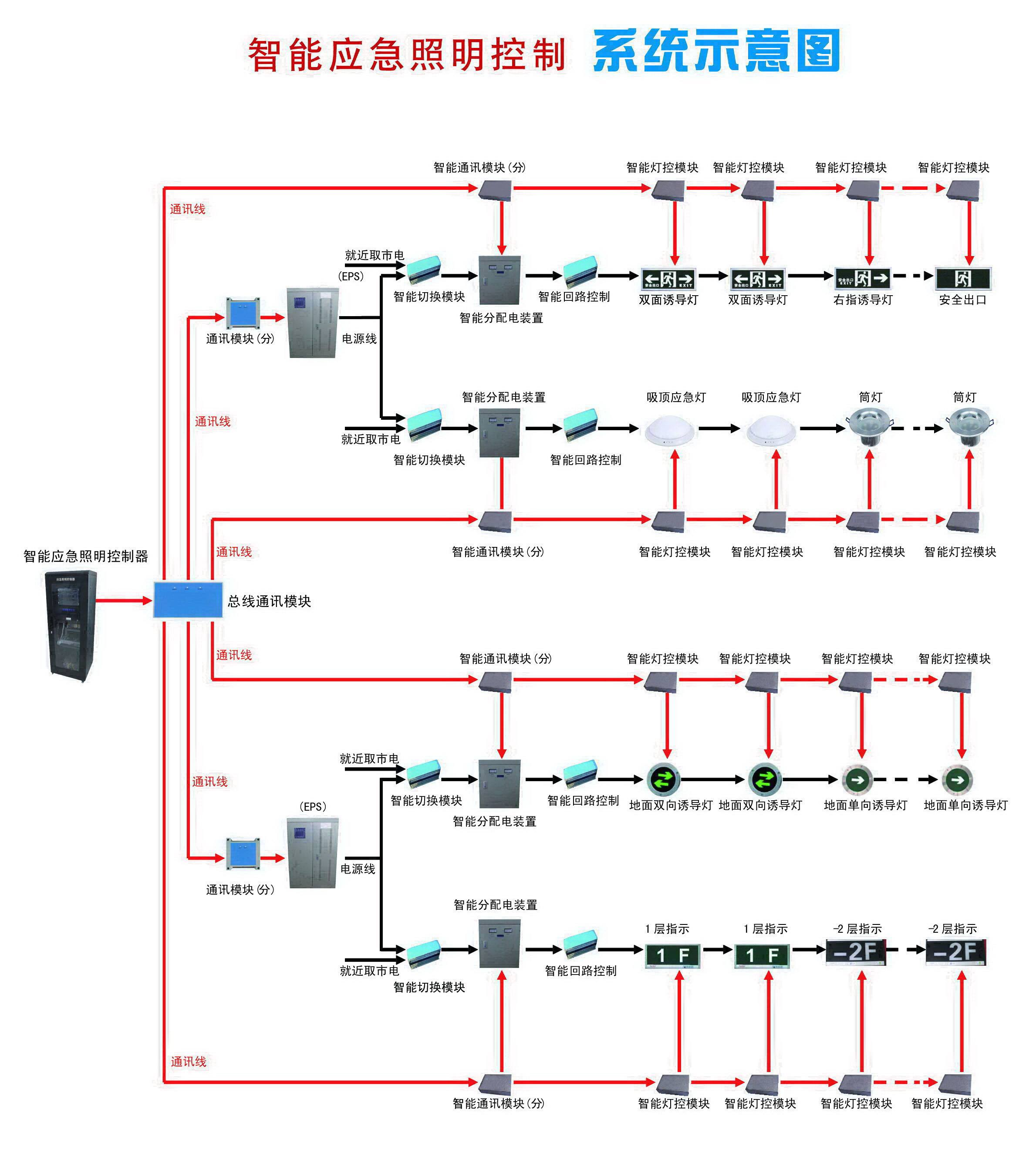

◆系統功能：智能系統由中央通訊模塊、中繼通訊模塊、帶有地址編碼的終端疏散燈具，及自帶與火災自動報警系統連接的標準串行通訊端口組成。系統具備監視終端設備及系統本身的工作狀態，接收火災自動報警系統的火災報警位置信號，根據疏散通道情況，自動生成最佳疏散路線。驅動標志燈動態指示安全出口方向等工作，標志燈是系統的疏散指示執行機構，平時處于巡檢狀態，火災時，接收到消防應急燈具控制器的動作命令后，其發光指示箭頭開始按順序向安全出口方向依次閃爍移動，完成導向光流引導的功能。

①智能系統采用隨機邏輯判斷式誘導疏散,避免了由預定人工控制方案，造成選擇疏散方式的局限性。

②主機柜采用UPS在線式不間斷電源供電方式，抗干擾性強。主機通訊端口可以和任何具有標準串行通訊端口的火災自動報警系統進行方便連接，以采集火災報警的實際位置信息。

③顯示、觸摸屏，配置17#標準液晶顯示屏。可顯示樓宇真實各層平面、以及各燈具的物理位置和工作狀態，支持全景和局部圖形縮放。視圖直觀、視野寬擴、操作界面人性化。

④中繼通訊模塊采用光電隔離耦合器，具有防雷擊浪涌的保護，和交直流高壓隔離性能，寬溫寬濕度使用環境。經過中繼通訊模塊，可以實現各回路通信網絡分支隔離控制、擴展通信距離、或擴展燈具設備數量、增強抗干擾性。

⑤在每個終端疏散燈具中，均嵌有單片機智能控制，時刻保持與主機通信信號聯系。

⑥系統終端疏散燈具可自帶電源，此時不需使用EPS。燈具中采用蓄電池，放電時間大于90min。

⑦主機通過系統軟件對各終端疏散燈具（或通過中繼通訊模塊）實時巡回檢測。對故障點，以聲光形式報警，顯示其燈具地址編碼，故障類型及時間。自動打印故障信息，以供備案如通信線路故障、應急燈具故障、電源故障、電池故障，正常狀態時，顯示如圖5所示。當與燈具連接的通信線路有故障時，可看到黑色圈內雙向指示燈被標記上兩條深灰色橫線（如圖6所示）；當應急燈具本身故障時，可看到黑色圈內疏散指示標志箭頭變暗，并被標記上深黑色圓圈（如圖7所示）；當應急燈具內，電源故障時，可看到黑色圈內疏散指示燈被標記上黑色圓圈（如圖8所示）。

⑧主機通過系統軟件，控制系統內燈具標志的方向、工作狀態。顯示燈具在火災發生時，執行系統指 令的狀態。

⑨煙、溫感火災探測器，消防火災報警主機是智能系統進行聯動的外部設備，是火警信息的來源。智能系統通過自帶的RS485通信接口，與消防火災報警主機方便地聯接。智能系統控制主機主要由中心接入器、工控機、逆變器、主機應急電源、液晶顯示器、打印機、消防聯動節點轉換器組成。主機由交互式操作軟件支持，負責分析底層設備（各燈具）的工作、故障狀態信息，接收來自消防報警系統的火警聯動信息。對火警信息進行分析、決策，對消防燈具發送各種指令。

系統總線形式：

①系統采用工業計算機，每個應急燈具內，均含單片機智能控制芯片，由RS485工業總線實現系統的一點對多點通信。

②總線系統內可掛接本系統各類型燈具，實現不同功能的分類控制。實現燈具指示方向控制，與燈具巡檢功能。

③每段總線最遠傳輸距離可達1．2km，每路最多驅動應急燈具終端數量可達300只。

④系統總線最高通信速率：500kbps（傳輸距離小于300m）；當通信速率200kbps傳輸距離小于1km）。

⑤可經過采用中繼通訊模塊，應用于需要連接應急燈具終端數量大于300只，或傳輸距離大于1．2km的工程現場。

⑥總線系統（見圖10）可根據建筑物形體與燈具布置，采用靈活、簡捷的組網結構，布線成本低。

◆設備安裝：整個系統有（主機）應急照明控制器、（應急照明集中電源）、（應急照明分配 電裝 置）、（終端疏散標志燈具）、（終端疏散照明燈具）和（終端疏散地埋燈）組成等設備的安裝，其中， 終端疏散燈具的安裝，可按照《高層民用建筑設計防火規范》GB　50045—1995（2005年版）、《消防安全標志》GB 13495—1992、《消防安全標志設置要求》GB　15630—1995等相關國家標準。（應急照明分配 電裝置）宜安裝于電氣豎井內，系統主機安裝在消防控制中心于火災報警主機聯動。
