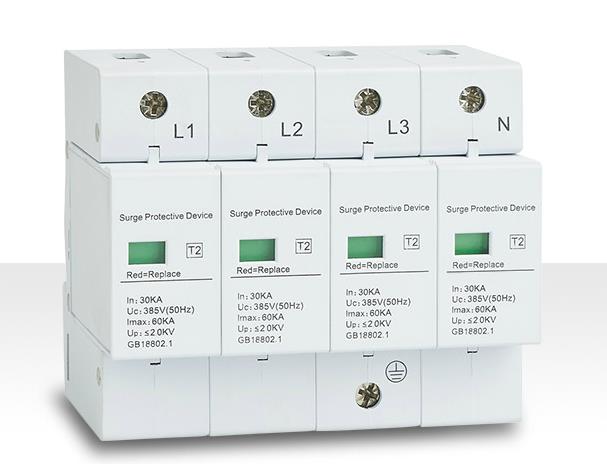

CTR-80N-690/3P+N浪涌保護器
閱讀次數：1162 發布時間：2020-08-04
產品介紹
SPD(浪涌保護器)作為雷電防護技術的重要組成部分，尤其在電源浪涌抑制方面有著不可或缺的作用，其作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或將強大的雷電流泄流入地，保護被保護的設備或系統不受沖擊。
原理
數據采集：采用Rogowski線圈并配合高速AD轉換采集雷電幅值，其響應速度快、不會飽和、幾乎沒有相位誤差；
壽命評估：基于MCU（微控單元），評估SPD剩余壽命；
根據MOV的經驗壽命曲線；
根據MOV運行衰減系數，結合運行時間；
人機交互：基于485總線，傳輸數據到上位機，結合軟件，統一監控顯示數據。
記錄雷擊浪涌時間，沖擊電流大小和SPD剩余壽命
具有壽命實時顯示功能
模塊壽命終結報警功能
應用場合
新型智能建筑（五星級酒店、醫院、銀行、高檔辦公樓等）
高速公路、大型交通樞紐、航站樓等
帶中央監控的工廠或站場
產品參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
