CF-C-TB-L1001應急照明控制器丨疏散系統
閱讀次數：1543 發布時間：2020-08-05
應急照明及疏散系統是智能化的二總線制系統，受控?zé)艟呔鶠榧须娫醇锌刂菩停煌N類的燈具可以接入同一回路總線。系統可以實現市電斷開自動點亮照明燈，可以接收火警啟動消防應急，也可以手動強制應急。系統滿足《消防應急照明和疏散指示系統GB17945-2010》規范。

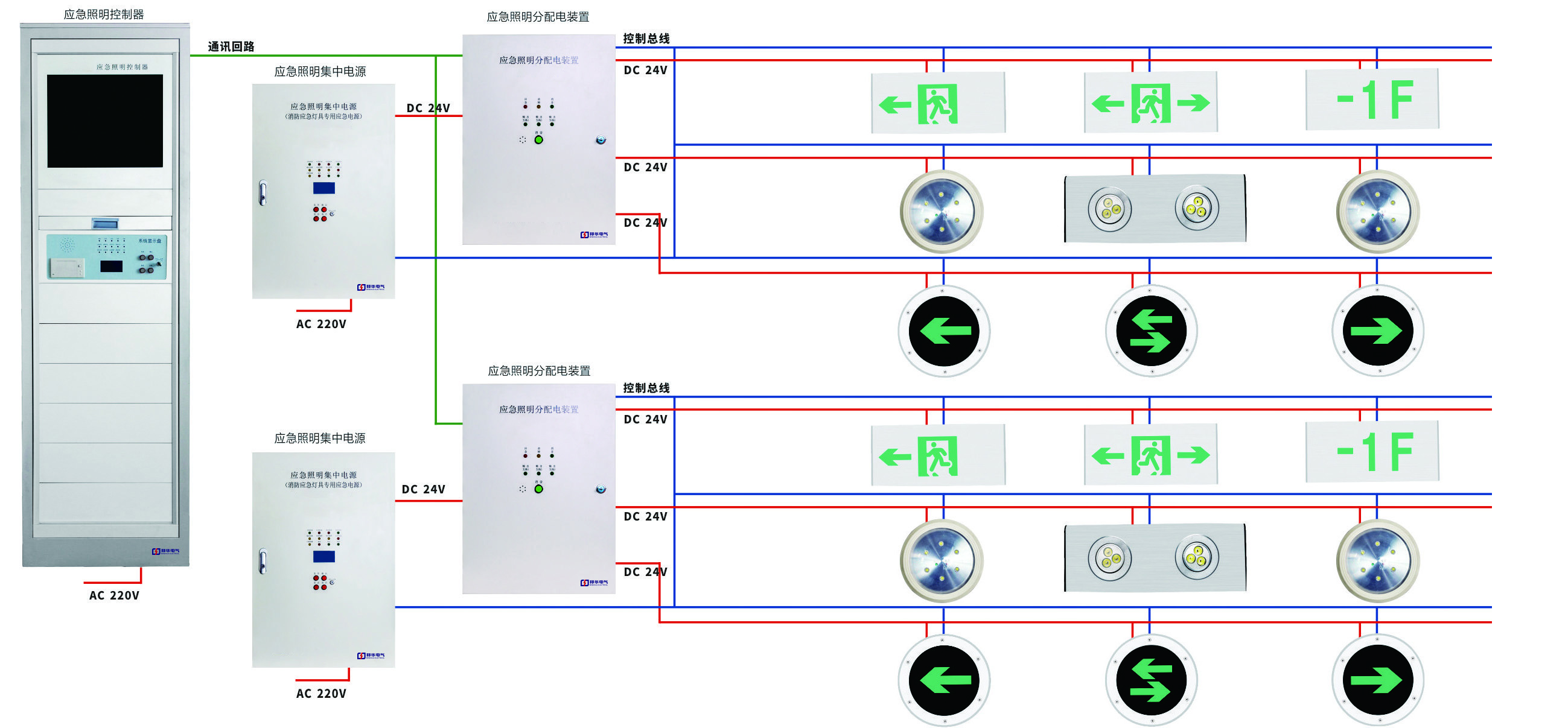

應急照明及疏散系統由控制器、集中電源、分配電裝置及各種燈具組成。控制器與集中電源、集中電源與分配電裝置均通過can總線相連，燈具掛接在集中電源或分配電上的CPBus總線上。

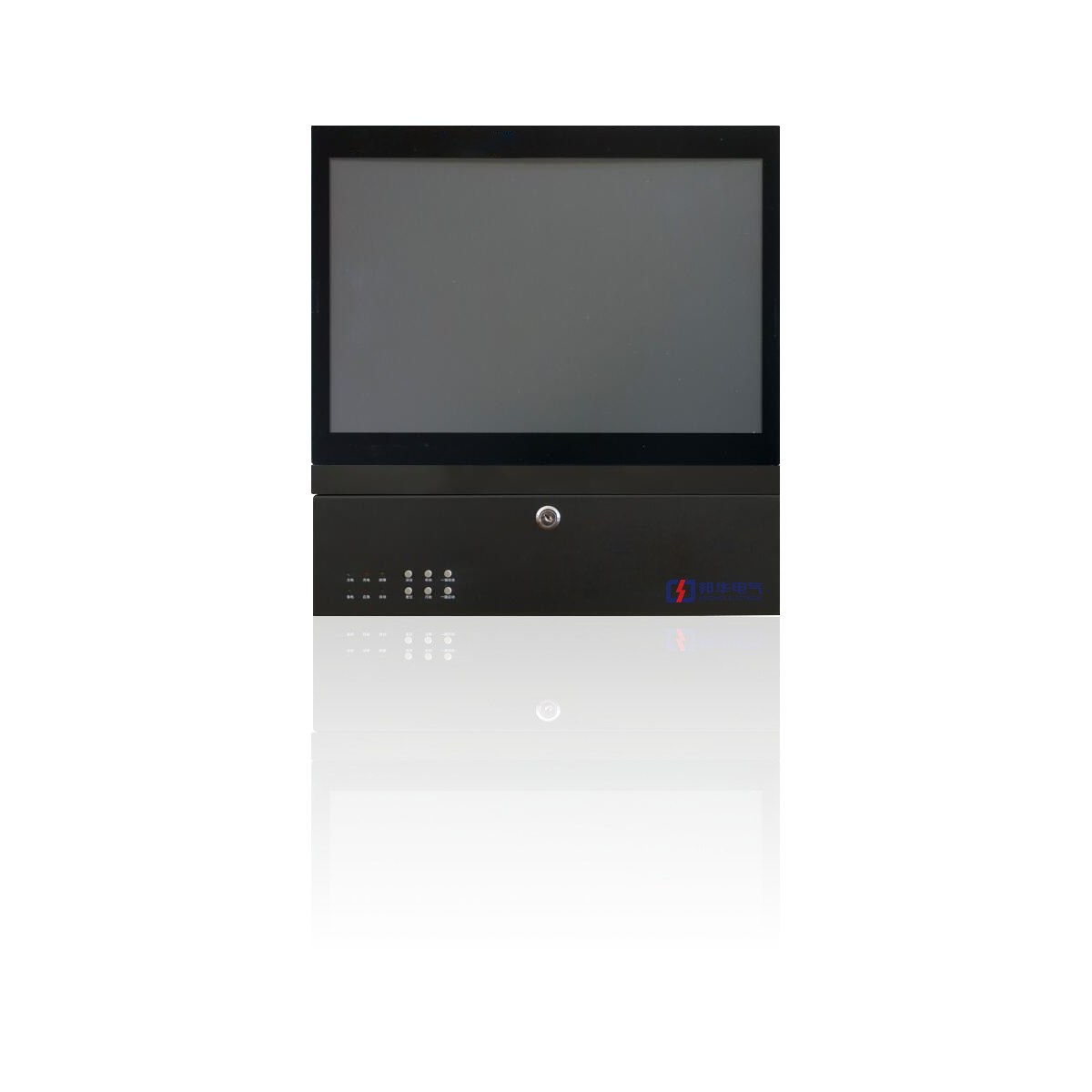

應急照明控制器：CF-C-TB-L1001
控制器特點
(1)控制器采用全液晶7寸彩色屏幕，色彩豐富，視覺體驗好；
(2)控制器配接微打印機；
(3)歷史事件記錄。系統具有黑匣子功能，可方便用戶在系統菜單中調出存儲的事件記錄。這種方式先進、可靠、存儲記錄時間長。
(4)控制器可以接收外部控制器火災信號，切換消防應急狀態。消防應急狀態下，能夠通過疏散預案智能控制器現場燈具動作，缺省狀態下標志燈、地埋燈閃爍，照明燈點亮；
(5)控制器可以單點對燈具編制，也可以通過根據psn自動對燈具排序編址(暫未實現)；
(6)控制器有wifi模塊，可以方便的通過手機app傳輸信息；
(7)控制器可以實現年月檢及年月檢加速功能。
技術參數表
| 類別 | 應急照明控制器 |
| 規格 | 壁掛式 |
| 外殼防護等級 | ip30 |
| 主要技術參數 | 額定電源電壓：AC220V，額定工作頻率：50Hz，主要功耗：10W |
| 外形尺寸/mm | 高650x寬500x厚116 |
| 執行標準 | GB 17945-2010 |

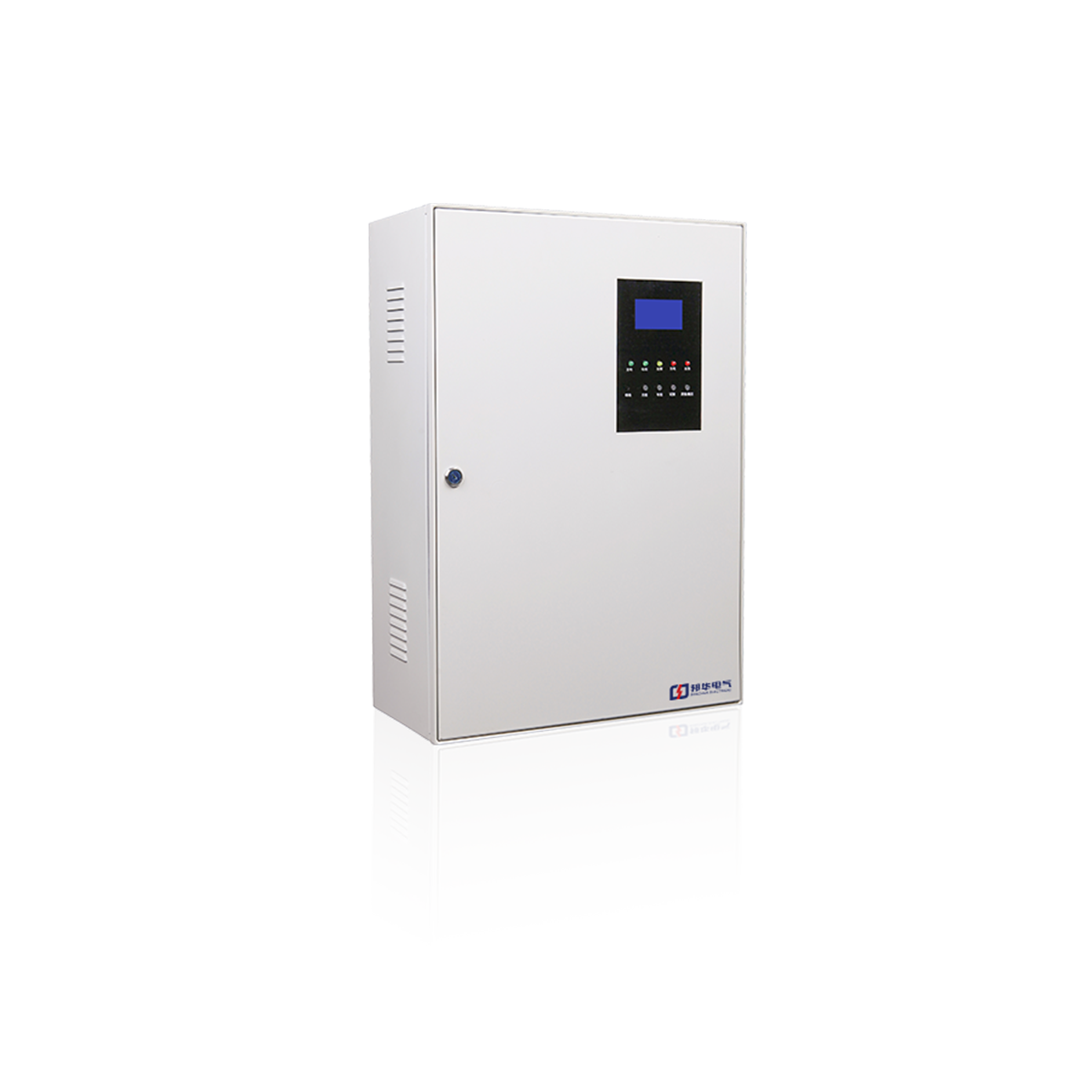

應急照明集中電源：CF-D-0.4KVA-L1602(主型)、CF-D-0.2KVA-L1601
集中電源特點
(1)集中電源分200VA和400VA兩種；
(2)支路電流3.5A，支路功率75W；
(3)支路輸出到終端的電壓降不超過4V;
技術參數表
| 類別 | 應急照明集中電源 |
| 規格 | 400W |
| 外殼防護等級 | ip30 |
| 主要技術參數 | 額定電源電壓：AC220V，額定工作頻率：50Hz，主要功耗：400W |
| 外形尺寸/mm | 高750x寬500x厚200 |
| 執行標準 | GB 17945-2010 |
應急照明分配電裝置：CF-FP-0.3KVA-L1501
技術參數表
| 類別 | 應急照明分配電裝置 |
| 規格 | 4路 |
| 外殼防護等級 | ip30 |
| 主要技術參數 | 額定電源電壓：24V，額定工作頻率：50Hz，主要功耗：2W |
| 外形尺寸/mm | 高320x寬240x厚80 |
| 執行標準 | GB 17945-2010 |
