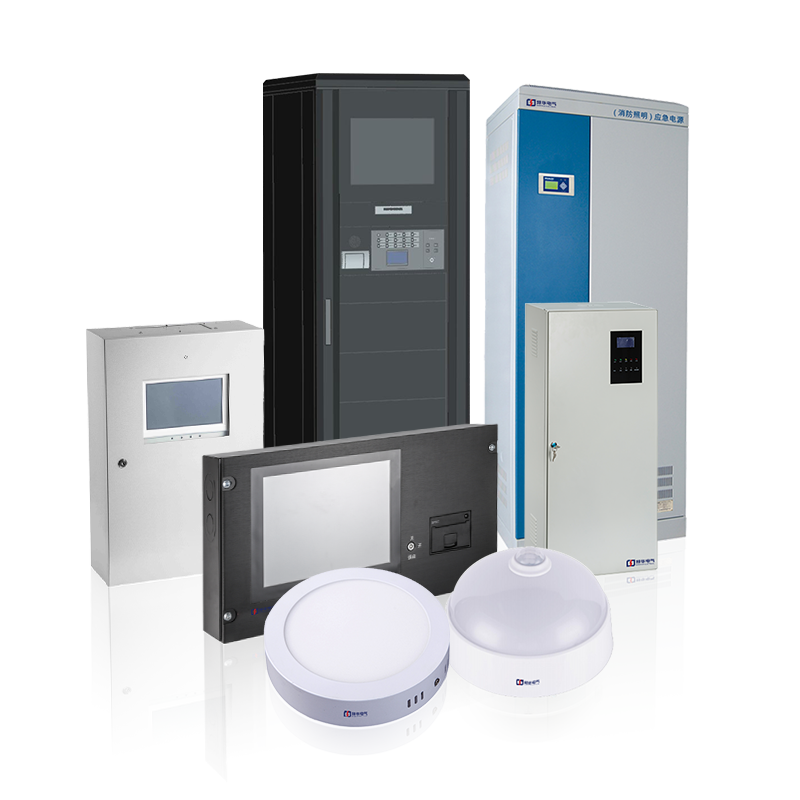

應急照明控制器：DY-C-B02、DY-C-G01T、DY-C-B01(主型)、DY-C-C01

產品概述

滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的技術要求；

應急照明控制器結構采用落地式或壁掛式結構，可帶1~4 條回路，每條回路最大可帶16 臺分機；

一臺分機具有4 個燈具回路，每條回路可配接127 只集中控制型消防應急燈具，所以一臺分機的最大容量為127 ×4=508 個地址，一臺控制器最大可控制燈具數量為16×2 ×508 ＝ 16256 或16×4 ×508 ＝ 32512 只燈具；

 應急照明控制器可以通過RS232 或RS485 等接口與火災報警控制器進行通訊，接收火災報警控制器輸出的火災探測器信息，利用火災煙氣態信息實施人員疏散。也可以通過4 路開關量接口接收火災報警控制器監視的防火分區狀態，按照預定的疏散預案實施人員疏散；

應急照明控制器采用嵌入式操作系統，工業級一體化計算機，可直接在液晶屏上同時顯示設備信息、報警信息和建筑圖形信息，顯示內容豐富、直觀，方便用戶操作。

系統根據火災報警信息，結合建筑結構特征、疏散路徑寬度、人員荷載等信息自動生成疏散路徑，編程方式靈活，簡便。

功能特點

人性化圖形顯示界面，形象直觀。

實時監測顯示各燈具、消防應急燈具專用應急電源、應急照明分配電裝置的狀態和地理位置。如有故障時，控制器會發出聲、光故障信號，并指示故障類型，方便檢修。

能遠程控制燈具的狀態，包括強迫點燈、調向、頻閃、語音提示、滅燈等指令。為火災現場逃生人員提供一條安全、快捷、有序的逃生路線。

具有手動、自動兩種工作狀態使與其相連的所有消防應急燈具轉入應急狀態，配置強啟按鈕使所有消防應急燈具強迫點亮而不受應急電源過放電保護的影響。

多種消防聯動接口，能與火災報警控制器進行消防聯動。

具有黑匣子功能，所有記錄存儲不少于10 萬條。

應急照明集中電源：DY-D-1KVA-DC24(主型)、DY-D-0.6KVA-DC24、DY-D-45KVA-A(主型)、DY-D-30KVA-A、DY-D-15KVA-A、DY-D-5KVA-A(主型)、DY-D-2.8KVA-A、DY-D-3KVA-A、DY-D-2.5KVA-A(主型)、DY-D-2KVA-A、DY-D-1KVA-A、DY-D-10KVA-A(主型)、DY-D-8KVA-A、DY-D-6KVA-A、DY-D-4KVA-A、DY-D-3KVA-B、DY-D-90KVA(主型)、DY-D-60KVA、DY-D-40KVA(主型)、DY-D-30KVA、DY-D-20KVA、DY-D-10KVA、DY-D-3KVA

功能及特點

滿足國家標準GB17945《消防應急照明和疏散指示系統》的要求;

一體式設計，集成應急電源和分配電裝置功能;模塊化設計，高度集成，保證系統可靠連續工作;

冗余化設計，性能穩定，可靠性高;

中文液晶顯示，顯示工作狀態，方便用戶維護;

具有可靠的輸出過載保護、短路保護、過熱保護、電池過放電保護等保護功能;

聲光故障報警，指示故障類型，并具有實時時鐘和歷史事件記錄功能;與系統主機通信，將自身工作狀態上傳至主機，實現主機監控;

具有消防聯動功能，可與現場FAS信號直接聯動;

輸出電壓等級:正常/應急DC24V/DC36V輸出。

應急照明分配電裝置：DY-FP-01T、DY-FP-3KVA、DY-FP-10KVA

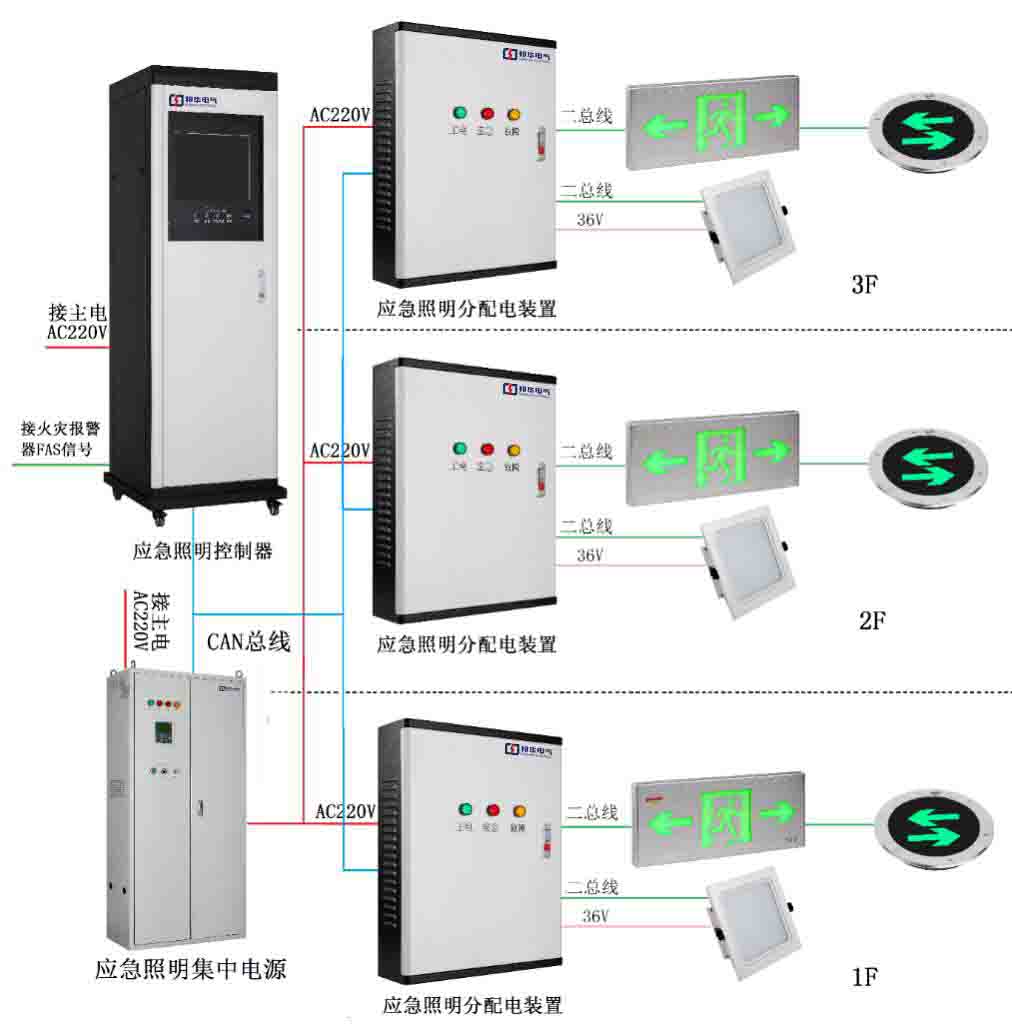

      滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求;作為通信及配電設備，接收系統主機的指令，用于消防應急燈具供電及控制;

      先進的信息交互功能，智能分析模塊，提高巡檢響應速度;設有撥碼開關，方便現場設置本機地址;

      運行時自動對所有燈具進行實時巡檢，出現通訊故障或光源故障后可實時.上報故障地址。

      冗余化設計，性能穩定，保證系統可靠連續工作；具有短路、過載等自保護功能;輸出電壓等級: DC36V;
