AR-C-125W應急照明疏散系統控制器
閱讀次數：1431 發布時間：2020-08-05

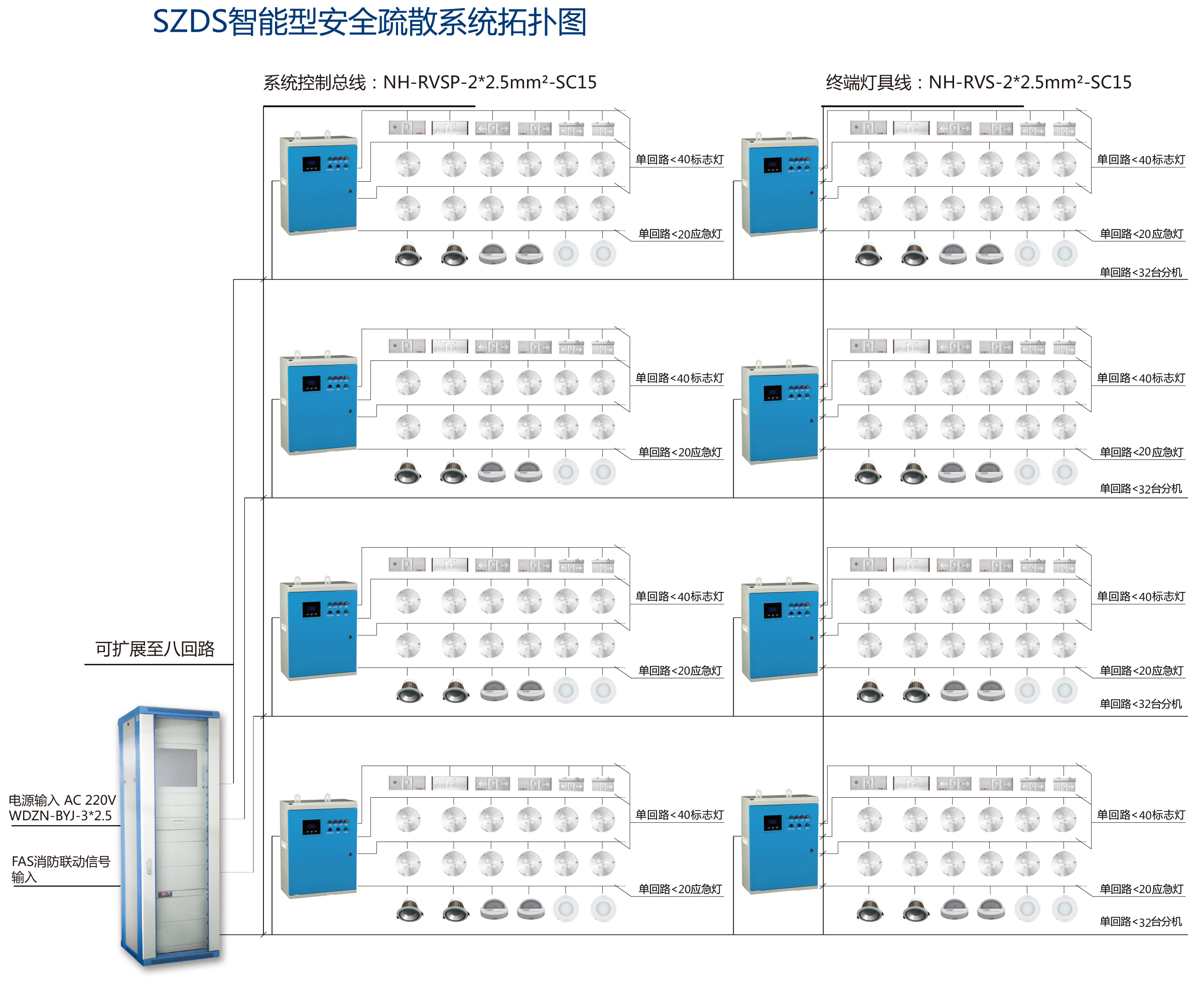

AR智能疏散指示系統使用總線說明：
1).主控機為工控機，應急燈具為單片機智能控制終端，485總線完成一對多通信控制巡檢功能。
2).同一總線系統掛接各類燈具終端，實現不同功能的分類控制。
3).最高通信比特率：500kb/s 傳輸距離<300m；200kb/s 傳輸距離<1km。
4).每段總線最遠傳輸距離1200米，每段總線最多驅動應急燈具終端數量300只。
5).應急燈具終端數量大于300只或傳輸距離大于1200米時,通過支路中繼控制器,靈活擴展組網。

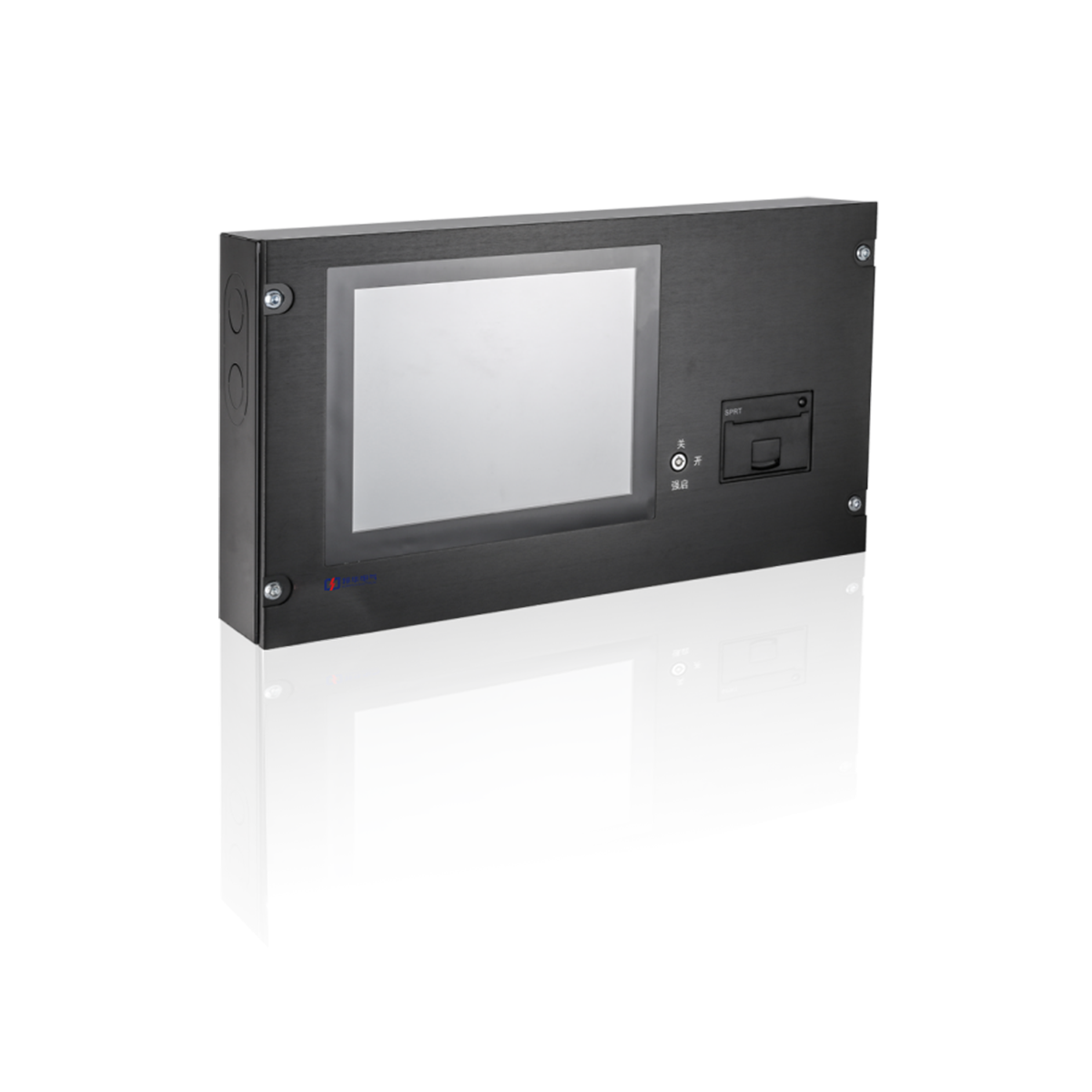

應急照明控制器：AR-C-125W、AR-C-06W
技術參數：
| 自帶電源/集中電源集中控制型 | 鐵板噴塑 |
| AR-C-125W | 立柜式 |
| 持續型 | 17寸LED顯示器 |
| 應急持續時間>180分鐘 | 重量：145kg |
| 在線工作方式 | |
| 整機功率（含最大功率） 600W | |
| 220V+-25% 50Hz（寬電壓工作范圍） | |
| 溫度 0-50℃ 濕度<=95% | |
| windows XP操作系統 | |
| 控制模式：手動/自動 | |
| 操作方式：觸摸屏、面板按鈕 | |
| 報警方式：指示燈、揚聲器報警 | |
| 通信方式：RS232轉接485總線 | |
| 規格：1800*600*600（mm） | |
| 安裝方式：M14預埋式螺栓固定、M14膨脹螺栓固定 | |
應急照明集中電源：AR-D-0.6KVA
應急照明分配電裝置：AR-FP-0.6KVA
技術參數：
| 延長傳輸距離。 |
| 擴展燈具數量。 |
| 實現分路控制管理。 |
| 在某支路發生故障時，不影響其他支路照常工作。 |
| 220V市電，應急電源雙方式自動或強制切換。 |
| AC/DC電源輸出控制功能。 |
應急照明配電箱：AR-PD-1.0KVA
