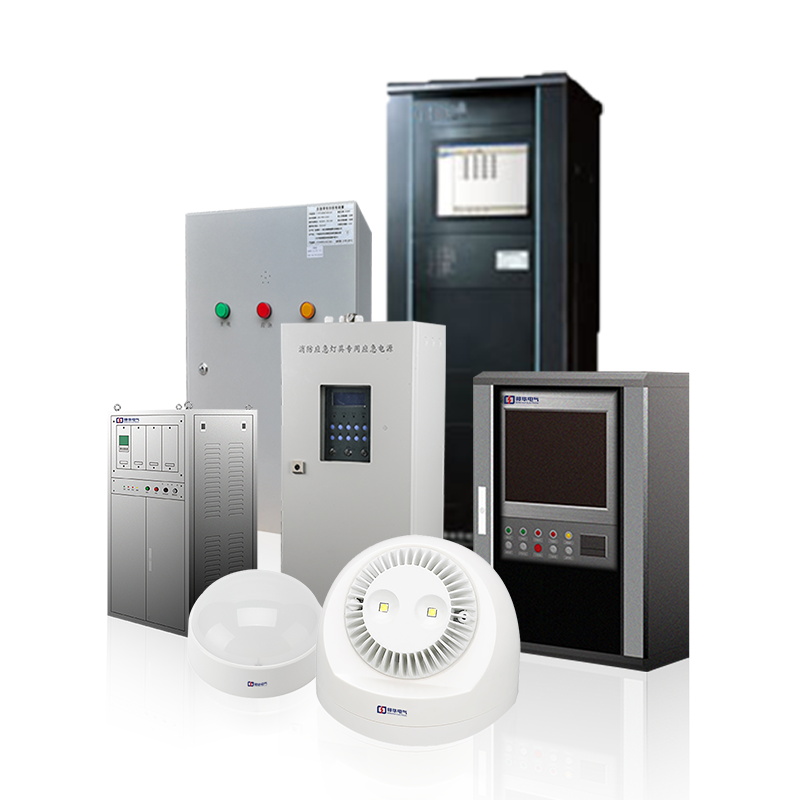

應急照明控制器WX-C-01A

功能特點

滿足國家標準GB17945-2010《消防應急照明和疏散 指示系統》。

實時監測和顯示所配接的其他應急照明控制器及其配 接的消防應急燈具、集中電源或應急照明配電箱的工作 狀態及聲、光故障報警，同時顯示故障部位、應急啟動 時間等信息。

實時監測和顯示所配接消防應急燈具的光源狀態信息及 自帶電源設備的蓄電池充、放電狀態信息。 實時監測所配接的其他應急照明控制器、集中電源或應 急照明配電箱、消防應急燈具通訊線路的開路、短路狀 態，并發出聲、光故障報警，同時顯示故障部位。 遠程一鍵控制所配接的其他應急照明控制器及其配接 的消防應急燈具、集中電源或消防應急照明配電箱轉入 應急功能測試。

遠程控制定義消防應急標志燈具指示方向及微光節能指 示、持續指示的工作狀態，遠程控制定義消防應急照明 燈具光源的持續、微光節能、非持續點亮的工作狀態。 可設定定時開啟、關閉應急照明燈具的巡更點亮模式。 每月(30+2天)自動進行一次系統設備應急功能檢測， 并記錄測試時間及狀態。

滿足歐洲標準EN62034- 2006《電池供電的應急逃生照 明燈的自動測試系統》根據火災報警系統報警的火災火 源點自動選擇最佳逃生路線，就近及避火源點疏散。

應急照明集中電源：

ST-D-3KVA、ST-D-45KVA(主型)、ST-D-15KVA、ST-D-30KVA、ST-D-10KVA(主型)、ST-D-5KVA

WX-D-0.5KVA-D36、WX-D-0.5KVA-D24、WX-D-4KVA(主型)、WX-D-3KVA、WX-D-2KVA、WX-D-1KVA、WX-D-0.5KVA、WX-D-10KVA(主型)、WX-D-8KVA、WX-D-5KVA

1、供電方式

主電(消防電源AC220V )回路向應急照明集中電源供電，經開關電源降壓( DC24V 或DC36V )向該區域各個供電回路連接的集中控制型消防應急燈具供電。 正常照明(正常照明電源AC220V)回路提供應急集中電源對當前區域正常照明電 源的監測信號狀態

2、系統通訊方式

采用LonBus總線兩線制通訊技術，控制主機連接各個區域內設置的應急照明集中 電源內的區域路由器，再由區域路由器與連接應急燈具通訊(自由拓撲結構)。

3、燈具控制方式

回路中每個集中控制型應急燈具都具有獨立的ID (地址)，可以獨立的執行指令和 主動上報燈具狀態信息，燈具內置單片機可實時監測光源情況。

應急照明分配電裝置WX-FP

功能特點

滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》。

集中控制型應急照明配電箱/分配電裝置。

具備為消防應急照明和疏散指示系統終端設備的通信提供路由功能、

具備為自帶電源型消防應急疏散指示和消防應急照明燈具供電。

具備正常照明電源監測功能。

內置總線通訊路由器、降壓電源裝置。

輸出回路額定電流≤6A。

應急照明配電箱WX-PD
