LY-C-01應急照明控制器丨智能疏散系統
閱讀次數：1442 發布時間：2020-08-06

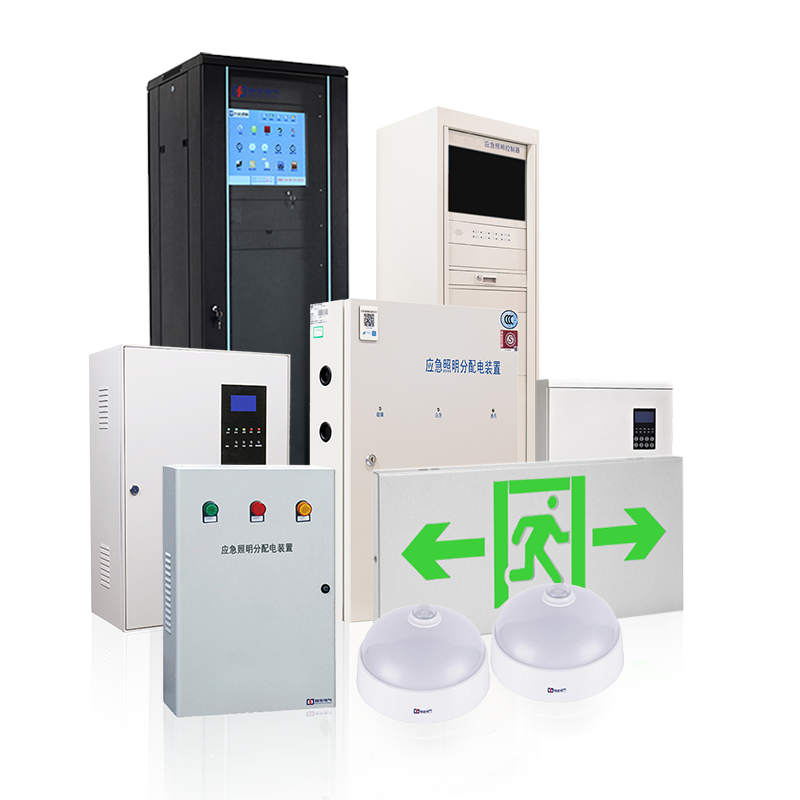

LY系列集中電源集中控制型消防應急照明和疏散指示系統是依據GB17945-2010《消防應急照明和疏散指示系統》設計研發的，具有自主知識產權的新一代智能化疏散指示逃生系統。
■ 合理優化路線
根據發生火災的實際情況，按預先設定的控制程序調整標志燈具的指向，形成最為安全可靠的疏散路線。
■ 實時在線巡檢
實時顯示應急照明集中電源、應急照明分配電裝置及消防應急燈具的工作狀態。
■ 動態性功能測試
通訊線路、供電線路和燈具發生故障時，能發出故障報警信號，并顯示故障類型和故障位置，消除消防安全隱患。
■ 安全電壓供電
燈具采用DC24V供電，有效避免意外觸電事故。
■ 遠距離通訊
全隔離RS485串口通訊，傳輸距離長、抗干擾能力強
■ 綠色環保
燈具采用高亮度LED光源，額定功率1W，壽命長達50000小時；
應急照明控制器：LY-C-01
產品介紹
應急照明控制器
控制并顯示集中控制型消防應急燈具、應急照明集中電源、應急照明分配電裝置及應急照明配電箱及相關附件等工作狀態的控制與顯示裝置。
技術參數表
產品型號 | LY-C-01 |
輸入電壓 | AC220V，50Hz |
額定功率 | 15W |
絕緣電阻 | ≧50MΩ |
總線技術 | RS485總線，自定義通信協議 |
防護等級 | IP30 |
顯示器 | 觸摸顯示屏 |
運行環境 | -10℃～+55℃ |
安裝尺寸 | 600mm*200mm*800mm |
安裝方式 | 壁掛式 |
備用電源 | 鉛酸蓄電池，容量12V/12Ah 兩節 |
應急時間 | ≥180min |
應急照明集中電源：LY-DL-3KVA、LY-DL-2KVA、LY-D-10KVA(主型)、LY-D-5KVA、LY-D-2KVA(主型)、LY-D-1KVA、LY-D-30KVA(主型)、LY-D-15KVA、LY-D-50KVA、LY-D-6KVA
應急照明集中電源
火災發生時，為集中電源型消防應急燈具供電、以蓄電池為能源的電源。
技術參數表
型 號 | LY-D-1~10KVA | |
充 電 器 | 輸入市電 | AC220、50Hz |
充電電壓 | DC56V-DC252V | |
充電電流 | 3A | |
充電方式 | 均充、浮充自動轉換 | |
蓄 電 池 | 電池種類 | 鉛酸蓄電池 |
額定電壓 | DC48V-DC216V | |
備用時間 | ≥90min，可根據需求選定30、60、90、120min | |
充電時間 | ＜24h | |
應 急 逆 變 | 應急電壓 | AC220、50Hz |
輸出波形 | 正弦波（THD≤5%） | |
過載能力 | ≤120% 正常運行 | |
保護功能 | 過充電保護、充電回路短路保護、過放電保護、過壓保護、欠壓保護 | |
應急切換 | 機械切換≤0.25s，靜態電子切換≤3ms | |
噪音 | 應急時≤60dB | |
應急照明分配電裝置：LY-FP-5KVA、LY-FP-1KVA
應急照明分配電裝置
為應急照明集中電源應急輸出進行分配電的供配電裝置。
技術參數表
裝置型號 | LY-FP-1~3KVA |
輸入電壓 | AC220V、50Hz |
輸出電壓 | DC24V |
輸出功率 | 1~3KVA |
總線技術 | 采用RS485通信，自定義總線協議 |
防護等級 | IP30 |
外型等級 | 600*400*140mm（寬*高*厚） |
安裝方式 | 壁掛式 |
