應急照明控制器：XS-C-60W、XS-C-100W、XS-C-100W

丨簡介丨

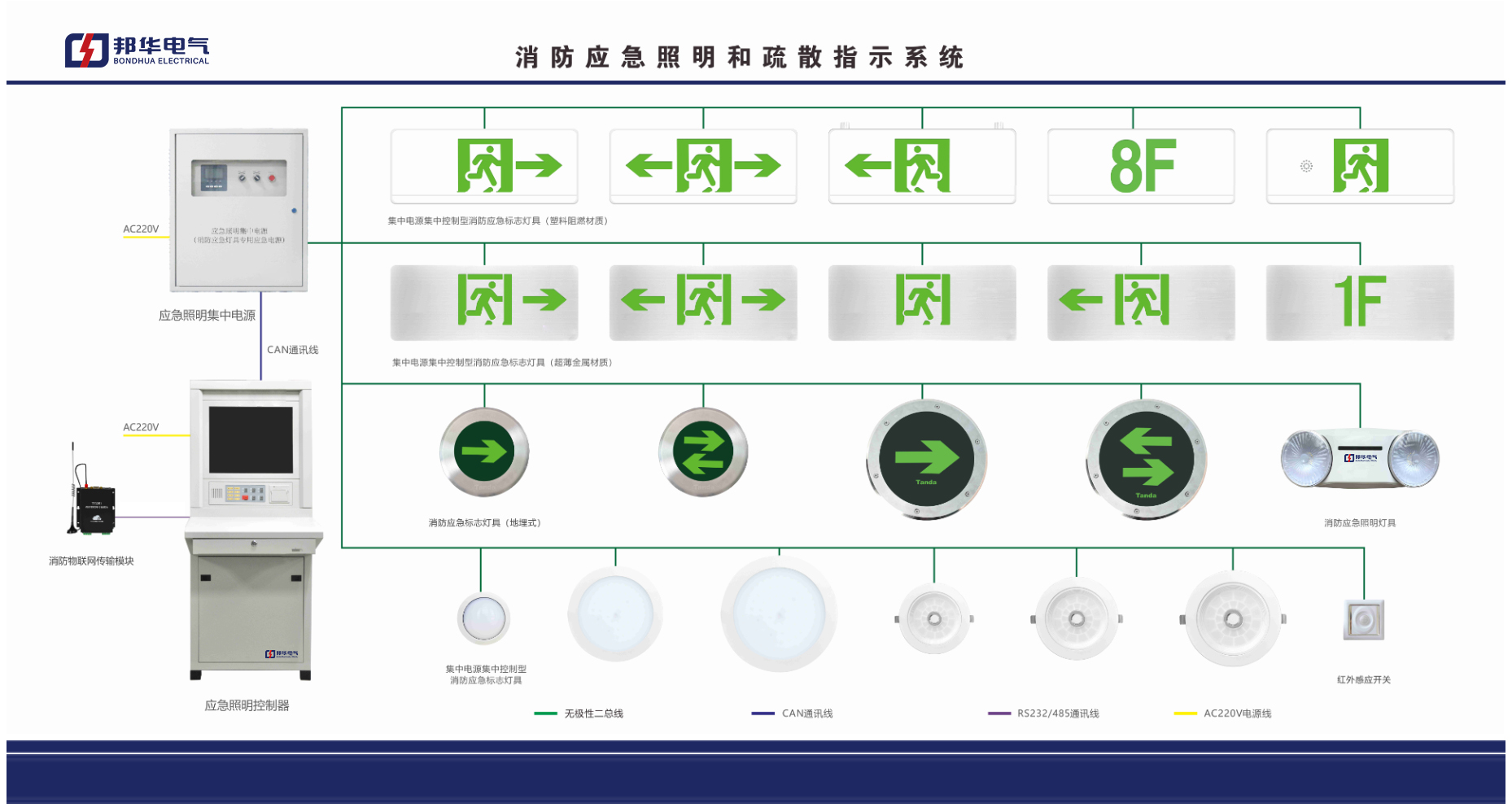

      "智能疏散系統"，是由智能疏散系統控制主機、消防應急電源、消防應急標志燈具、消防火災報警主機，火災探測器等多種設備組成的一套智能消防疏散系統。該系統具有人機交互界面，可對應急標志燈具實時巡檢、并與報警主機系統聯動、在有火災發生時根據起火位置智能選擇最佳逃生路線進行疏散指示。

應急照明集中電源：XS-D-5KVA、XS-D-0.5KVA540、XS-D-0.5KVA90、XS-D-2KVA、XS-D-0.2KVA80、XS-D-3KVA、XS-D-0.24KVA、XS-D-5.5KVA、XS-D-0.24KVA

丨特點丨

◆發生火情時，系統能根據著火點位置，變換指示方向，引導群眾向遠離著火點的方向撤離。

 ①當著火點靠近樓道出口位置時，該出口以上樓層疏散口，必須顯示關閉狀態，以便群眾避開危險朝向著火樓層臨近著火點的出口疏散。

 ②著火點以下樓層群眾可向任意出口疏散，以達到盡快撤離的目的。

◆火場中煙霧彌漫，此時傳統疏散指示燈會看不清;此智能系統能夠在接近或到達出口時，通過語音、頻閃等功能提示，警示疏散者，避免錯過出口，保證快速疏散。

◆智能系統在平時可實時在線對各指示燈具、應急照明燈具進行自檢、巡檢。對故障燈具的信息(燈 具編號、通信地址、故障狀態)進行報警、顯示，并記錄。以某建筑疏散參考圖為例，當無著火點時如圖1所示。當4樓某位置著火時，由圖2可看到，虛線框內內的疏散指示燈改變了指示方向。當2樓疏散出口處失火時，虛線框內的疏散指示方向改變為如圖3所示。此疏散指示系統可在發生火情后，正確引導疏散群眾盡快、安全撤離。

應急照明分配電裝置：XS-FP-D0.6KVA-H、XS-FP-0.2KVA80、XS-FP-D0.6KVA、XS-FP-D0.4KVA、XS-FP-A3KVA、XS-FP-AD3.2KVA、XS-FP-D0.2KVA、XS-FP-0.24KVA、XS-FP-0.24KVA

丨功能丨

◆系統總線形式:

①系統采用工業計算機，每個應急燈具內，均含單片機智能控制芯片，由RS485工業總線實現系統的一點對多點通信。

②總線系統內可掛接本系統各類型燈具，實現不同功能的分類控制。實現燈具指示方向控制，與燈具巡檢功能。

③每段總線最遠傳輸距離可達1.2km，每路最多驅動應急燈具終端數量可達300只。

④系統總線最高通信速率:500kbps(傳輸距離小于300m);當通信速率200kbps傳輸距離小于1km)。

⑤可經過采用中繼通訊模塊，應用于需要連接應急燈具終端數量大于300只，或傳輸距離大于1.2km的工程現場。

⑥總線系統(見圖10)可根據建筑物形體與燈具布置，采用靈活、簡捷的組網結構，布線成本低。

◆設備安裝:整個系統有(主機)應急照明控制器、(應急照明集中電源)、(應急照明分配 電裝 置)、(終端疏散標志燈具)、(終端疏散照明燈具)和(終端疏散地埋燈)組成等設備的安裝，其中， 終端疏散燈具的安裝，可按照《高層民用建筑設計防火規范》GB 50045-1995(2005年版)、《消防安全標志》GB 13495-1992、《消防安全標志設置要求》GB 15630-1995等相關國家標準。(應急照明分配 電裝置)宜安裝于電氣豎井內，系統主機安裝在消防控制中心于火災報警主機聯動。
