BM-C-N6應急照明疏散系統控制器
閱讀次數：1771 發布時間：2020-08-07
應急照明控制器：BM-C-N6、BM-C-N16
主要特點
1、完全滿足國家標準 GB17945-2010《消防應急照明和疏散指示系統》的要求。
2、采用 CAN 總線通訊方式，具備 6 回路，每回路支持 32 臺應急照明集中電源和分配電裝置的接入，最大可監控?zé)艟邤?shù)量為 24576 個。
3、可通過 RS485/422、CAN 及以太網接口與火災報警控制器進行通訊，接收火災報警控制器輸出的火災探測器信息，根據火災現場實時情況 智能引導人員進行疏散。也可通過 4 路開關量輸入接口接收火災報警控制器監視的防火分區狀態，按照預定的疏散預案實施人員疏散。
4、采用用戶操作權限管理防止非專業人員操作。
5、采用 19 英寸工業觸摸顯示器，支持矢量圖形，界面清晰直觀。
6、采用獨立的數據庫管理系統，具有高性能、高可靠性的優點，可存儲超過 10 萬條記錄且支持?jǐn)?shù)據備份和加密。
產品詳情

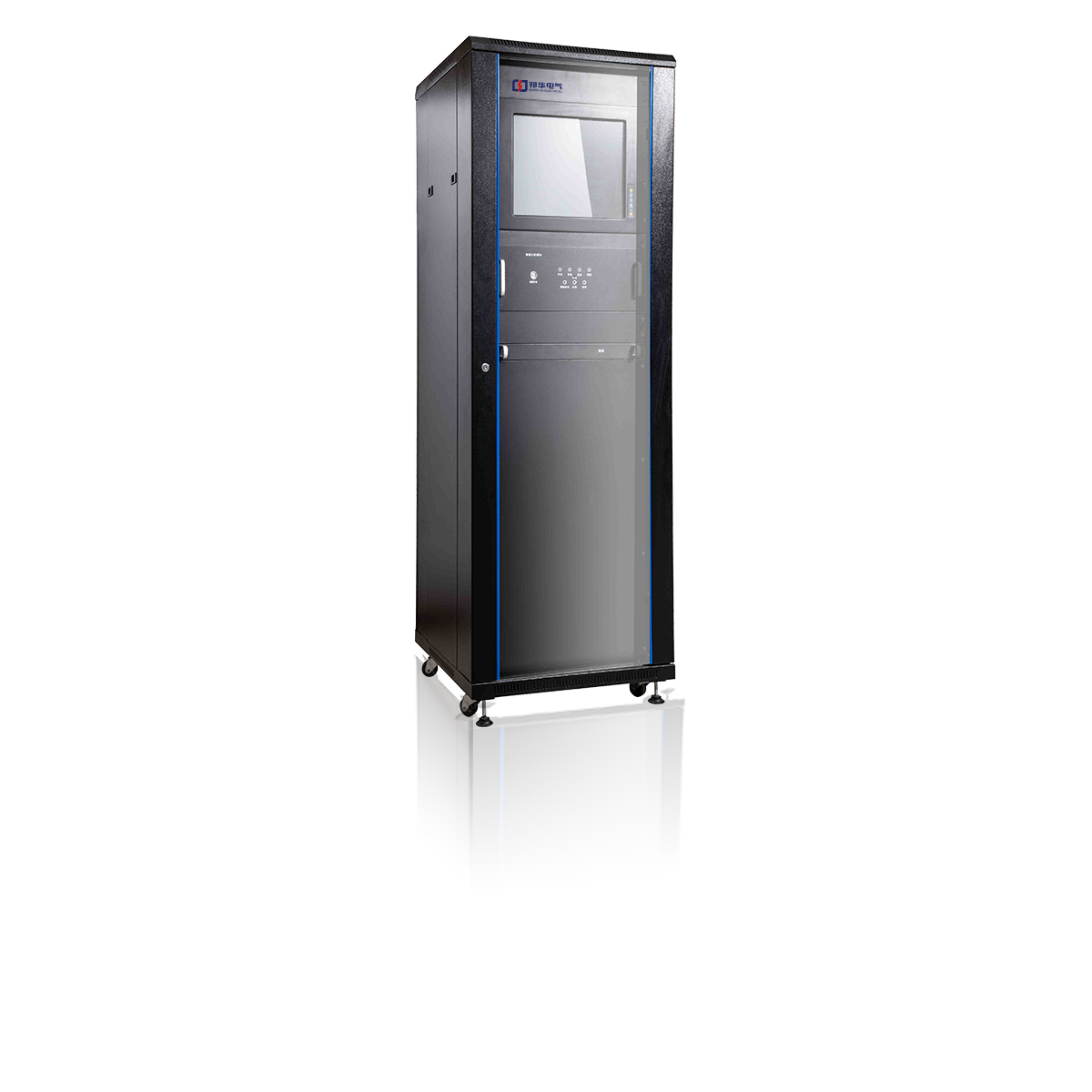

BM-C-N6 型應急照明控制器可控制并顯示消防應急照明燈具、消防應急照明集中電源、應急照明分配電裝置的工作狀態，通過接收火災報 警控制器輸出的火災探測器信息，可根據火災現場實時情況智能生成逃生路線，通過控制應急照明燈具引導人員進行疏散。其硬件部分采用模塊化設計，由基于 22nm 高性能低功耗處理器的工業控制主機統一管理，具有高實時性、高穩定性的優點。19 英寸LCD 觸摸屏結合顯示內容豐富、直觀、友好的系統軟件使監視、操控工作更加方便簡潔。
技術參數
| 產品名稱 | 應急照明控制器 |
| 產品型號 | BM-C-N6 |
| 執行標準 | GB17945-2010 |
| 額定電源電壓 | AC220V/50Hz |
| 主電功耗 | 150W |
| 備電工作時間 | ≥3小時 |
| 外殼防護等級 | IP30 |
| 運行環境 | 溫度：0℃~+40℃ 相對濕度：≤95%不凝露 |
| 外形尺寸（長x寬x高） | 600x500x1800mm |
| 配接容量 | 6回路 |
| 安裝方式 | 落地式安裝 |
應急照明集中電源：BM-D-0.5KVA、BM-D-5KVA(主型)、BM-D-3KVA、BM-D-500W產品特點
1、采用 DC36V 安全電壓輸出。
2、具有智能的蓄電池充放電管理功能，恒流 / 恒壓充電方式，自動判定充電時間，電池充滿后自動轉換為浮充方式充電。
3、 CAN 總線通訊方式，應急照明集中電源的所有監測數據均可在應急照明控制器上讀取。
4、直流控制部分均采用直流專用電器元件。
5、市電輸入和直流輸出部分采用隔離設計，并具有過壓、欠壓、過載、短路等保護功能。
6、采用 160*160 分辨率點陣液晶屏實時顯示應急電源的狀態。
產品詳情

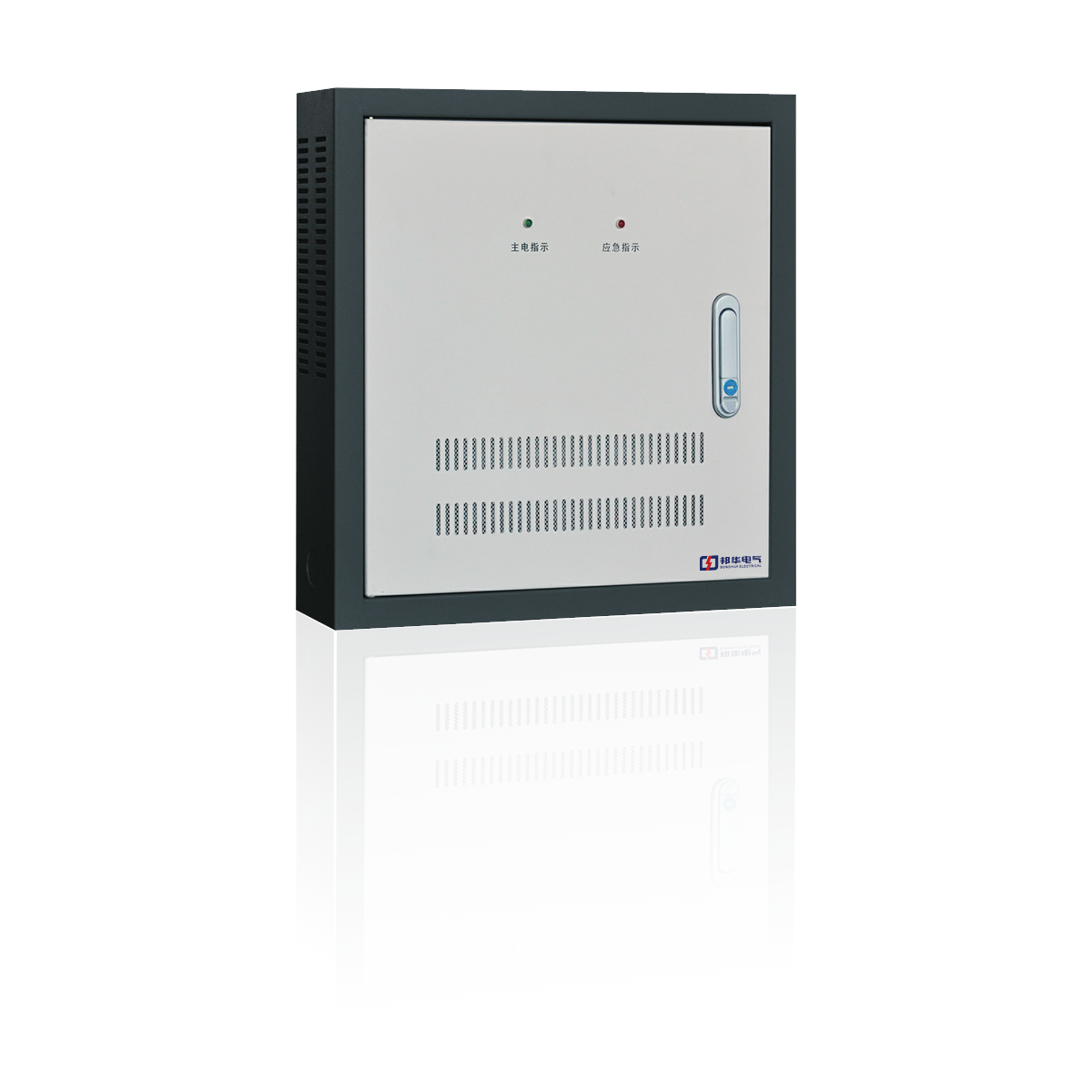

BM-D-0.5KVA 型應急照明集中電源（消防應急燈具專用應急電源）的主要功能是實現市電正常情況下由市電給消防應急燈具供電，同時給電池組充電，市電故障情況下自動轉為備用電池組為消防應急燈具供電，主要適用于我公司電源分布式消防應急照明和疏散指示系統，也可用于集中電源非集中控制型系統。
技術參數
| 執行標準 | GB17945-2010 | |
| 產品型號 | BM-D-0.5KVA | |
| 輸入 | 電壓 | AC220V±15% |
| 相數 | 單相（L、N+PE） | |
| 頻率 | 50Hz | |
| 輸出 | 電壓 | DC36V |
| 輸出回路 | 單回路、容量 15A | |
| 電池 | 電池類別 | 密封式免維護鉛酸蓄電池 |
| 總電壓 | DC36V | |
| 單節電壓 | DC12V | |
| 電池容量 | 40AH | |
| 電池?cái)?shù)量 | 3 | |
| 轉換時間 | <5 秒（有特殊需求時可 <0.25 秒） | |
| 備電工作時間 | ≥ 90 分鐘 | |
| 外殼防護等級 | IP30 | |
| 運行環境 | 溫度：0℃～ +40℃ 相對濕度：≤ 95%，不凝露 | |
| 外形尺寸（長x寬x高） | 420mm×250mm×600mm | |
| 安裝方式 | 壁掛式安裝 | |
應急照明分配電裝置：BM-FP-500W/D(主型)、BM-FP-300W/D、BM-FP-200W、BM-FP-500W
產品特點
1、4 輸出回路，每回路均設單獨保護。
2、采用 POWER-BUS 載波通信方式實現供電和通訊兩組線合一，且不分極性，安裝調試簡單方便。
3、直流控制回路均采用專用的直流電器元件，防止由直流故障電弧引發的火災。
4、 可根據現場實際需求設置輸出回路開啟或關閉，并可設置回路配接燈具的數量。
產品詳情
BM-FP-500W/D、BM-FP-300W/D型應急照明分配電裝置可將應急照明集中電源輸入的AC220V或DC220V電壓轉換為DC36V安全電壓，輸出分成 4 個獨立的回路并均具有過載、短路保護功能。回路采用載波的通信方式，即可通過兩條線完成燈具的供電和通訊，單回路最大可帶64 個應急燈具。分配電裝置內置高性能 MCU，可實時監測主、備電工作狀態、各輸出回路狀態和回路下連接的應急燈具的狀態，通過 CAN 總線與應急照明控制器連接，可上傳應急照明分配電裝置及所帶燈具的狀態信息并且可實現控制器對本機和燈具的控制。
技術參數
| 執行標準 | GB17945-2010 |
| 產品型號 | BM-FP-500W/D |
| 主電輸入電壓 | AC220V±15% 50Hz |
| 應急輸入電壓 | DC216V |
| 輸出電壓 | DC36V |
| 輸出功率 | 0.5KW |
| 輸出回路 | 4 回路 每回路小于 4A |
| 單回路配接燈具數量 | ≤ 64 |
| 備電工作時間 | ≥ 90 分鐘 |
| 外殼防護等級 | IP30 |
| 運行環境 | 溫度：0℃～ +40℃ 相對濕度：≤ 95%，不凝露 |
| 外形尺寸（長×寬×高） | 500mm×150mm×600mm |
| 安裝方式 | 壁掛式安裝 |
