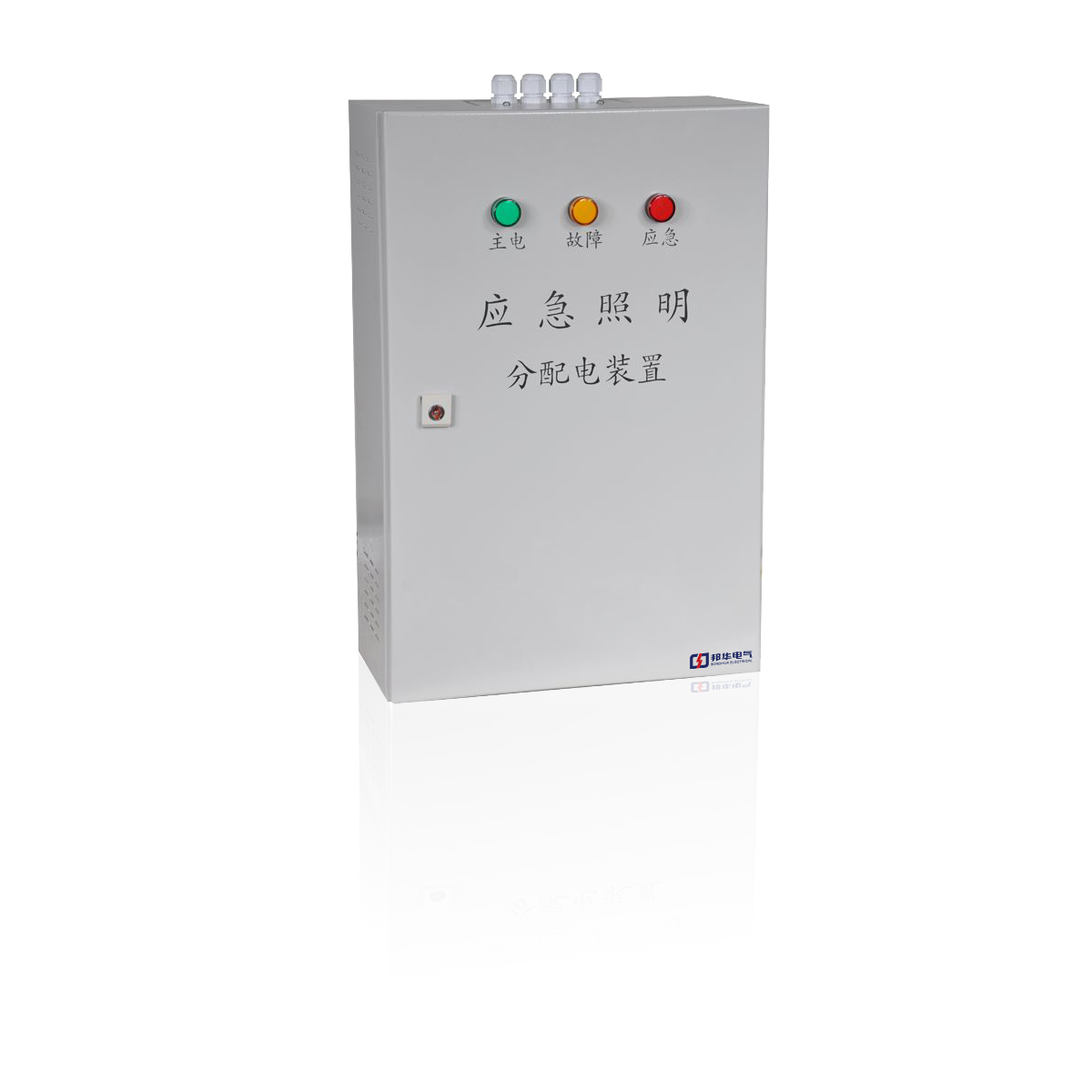

產品描述

1.應急照明分配電裝置是對應急照明集中電源的輸出進行分配與保護以及對終端負載進行供電和保護的專用設備，可壁掛式安裝在樓層配電間或電氣管井內。

2.每個應急照明分配電裝置均有獨立地址編碼；

3.應急照明分配電裝置具有與控制器的通信接口，能與控制器主機通訊，可上傳自身工作狀態；

4.應急照明分配電裝置內部可安裝總線模塊，具有將終端消防應急燈具和應急照明控制器進行連接通訊和接受控制指令的功能

5.應急照明分配電裝置內部可安裝1～4個總線模塊，每個總線模塊對終端消防應急燈具的通訊回路進行分配和保護，實現終端消防應急燈具和應急照明控制器的時時通訊，上傳自身工作狀態并接受控制器的指令改變燈具的工作狀態；

6.應急照明分配電裝置輸出回路不超過8路，每回路接入燈具數量不大于64個；

7.應急照明分配電裝置每個輸出回路電流不大于5A。

產品功能

為終端燈具提供電源、信息交互、具有短路、過載、聲光報警等保護功能

布線要求

　　總線（Z＋、Z－）宜選用單芯截面積≥1.5mm2阻燃RVS雙絞線，穿金屬管或阻燃管敷設；

　　輸出線（O＋、O－）宜選用單芯截面積≥1.5mm2阻燃RVS雙絞線，穿金屬管或阻燃管敷設；

　　分配電裝置配套底座如圖4-2右圖所示（單位：mm）。

　　分配電裝置外殼應可靠接地，接地線宜用4mm2的銅導線，接地電阻小于4Ω。

相關型號

M-FP-4(主型)

M-FP-5
