BEC-120B/4P 防雷浪涌保護器
閱讀次數：2458 發布時間：2020-08-13
BEC浪涌選型參數表：
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
BEC-120B
技術參數：
最大放電電流Imax（kA）：120（8/20μs）
最大持續工作電壓Uc（V）：385
電壓保護水平Up（kV）：≦2.5
溫度范圍：-40℃~+70℃
外殼：聚酰胺PA6阻燃增強
三相模塊尺寸（長×寬×高）：144×67×92mm

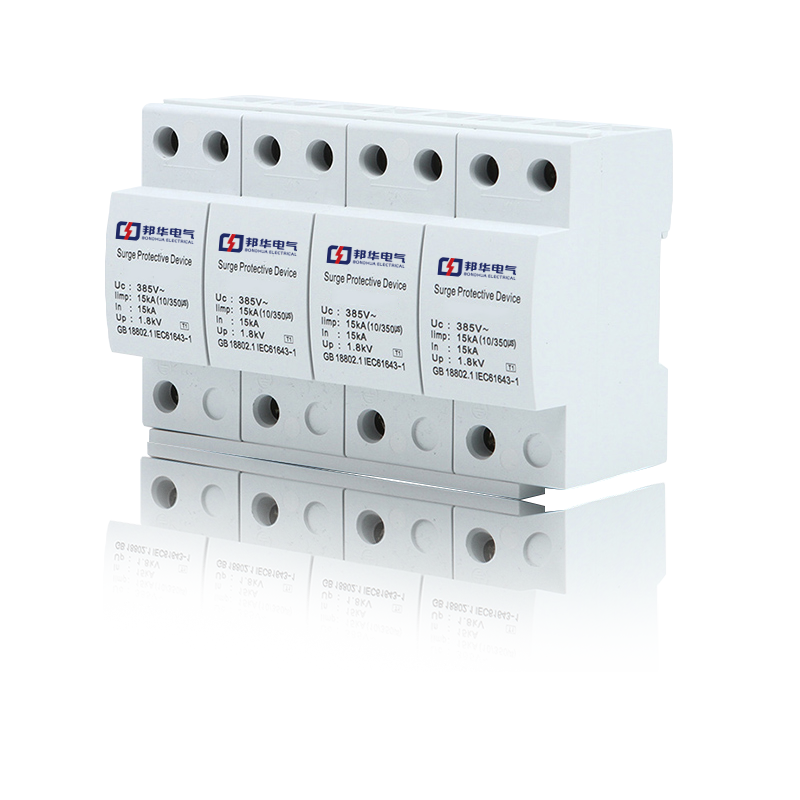

BEC-100B（I級試驗電涌保護器）
技術參數：
標稱放電電流In（kA）：20（8/20μs）
沖擊放電電流Imax（kA）：20（10/350μs）
最大持續工作電壓Uc（V）：385
電壓保護水平Up（kV）：≦2.0
溫度范圍：-40℃~+80℃
遙信功能：可選
老化熱脫口功能：是
外殼：聚酰胺PA6阻燃增強
單模塊尺寸（長×寬×高）：90×34.3×64mm
保護模式：L-PE、N-PE
BEC-80B
技術參數：
標稱放電電流In（kA）：50
最大放電電流Imax（kA）：80（8/20μs）
最大持續工作電壓Uc（V）：385
電壓保護水平Up（kV）：≦2.5
溫度范圍：-40℃~+70℃
外殼：聚酰胺PA6阻燃增強
三相模塊尺寸（長×寬×高）：144×67×92mm
BEC-60B
技術參數：
標稱放電電流In（kA）：40
最大放電電流Imax（kA）：60（8/20μs）
最大持續工作電壓Uc（V）：385
電壓保護水平Up（kV）：≦2.1
溫度范圍：-40℃~+80℃
遙信功能：可選
老化熱脫口功能：是
外殼：聚酰胺PA6阻燃增強
三相模塊尺寸（長×寬×高）：90×72×73mm
保護模式：L-PE、N-PE

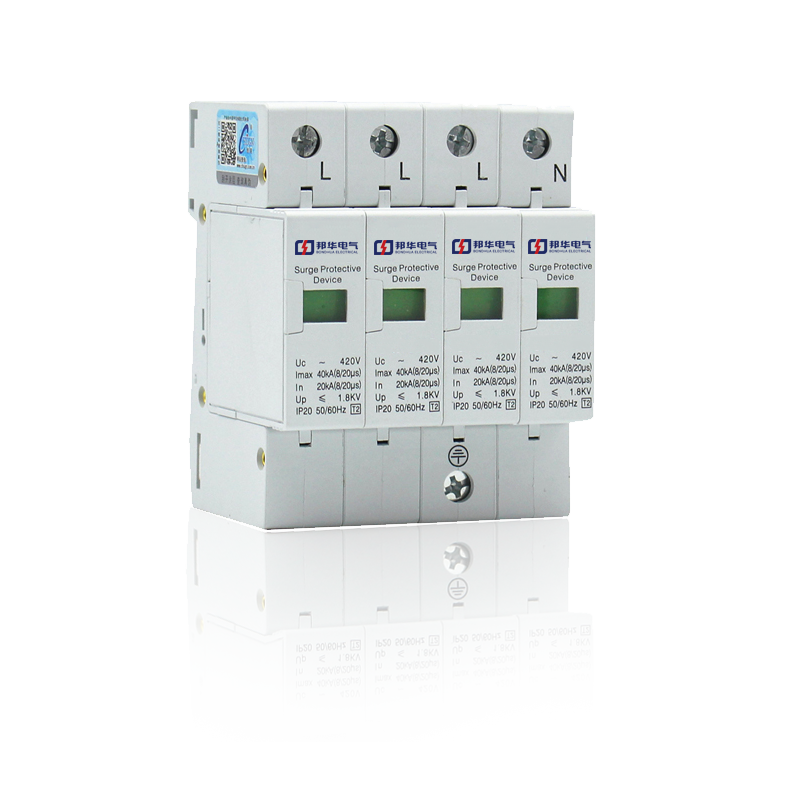

BEC-40C
技術參數：
標稱放電電流In（kA）：20
最大放電電流Imax（kA）：40（8/20μs）
最大持續工作電壓Uc（V）：320
電壓保護水平Up（kV）：≦1.5
溫度范圍：-40℃~+80℃
遙信功能：可選
老化熱脫口功能：是
外殼：聚酰胺PA6阻燃增強
三相模塊尺寸（長×寬×高）：90×72×73mm
保護模式：L-PE、N-PE
BEC-20D
技術參數：
采用標準模塊化設計， 安裝簡單，維護方便
漏電流小，殘壓低， 通流量大，響應速度快
采用溫控保護電路，內置熱保護，短路故障自動脫離裝置
具有工作故障指示，顯示窗綠色為正常，紅色為故障
標稱放電電流In（kA）：10
最大放電電流Imax（kA）：20（8/20μs）
最大持續工作電壓Uc（V）：275
電壓保護水平Up（kV）：≦1.2
溫度范圍：-40℃~+80℃
遙信功能：可
老化熱脫口功能：是
外殼：聚酰胺PA6阻燃增強
三相模塊尺寸（長×寬×高）：90×72×73mm
保護模式：L-PE、N-PE
安裝位置與應用：
用于雷電防護第二級的電源電涌保護器，適合安裝
在低壓系統分配電柜，樓層配電箱以及電梯配電箱等。
BEC系列浪涌保護器尺寸：
BEC系列浪涌保護器接線圖：
