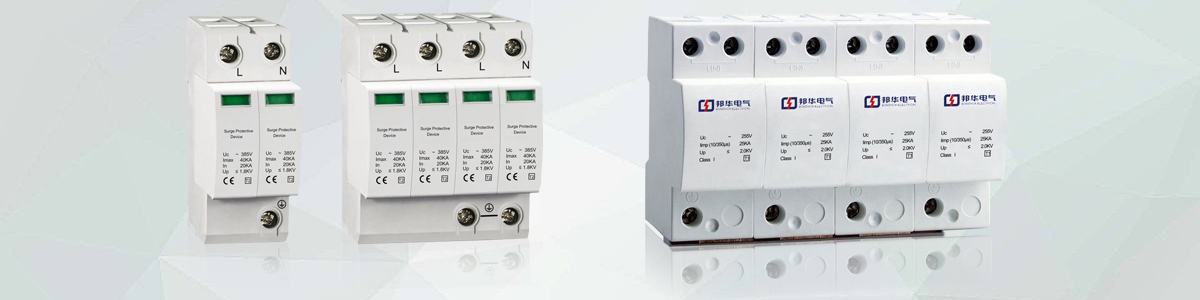

BER6500-400/100/4P 浪涌保護器
閱讀次數：1183 發布時間：2020-08-13
西安邦華電氣專業生產BER6500-400/100/4P系列浪涌保護器，對BER6500-400/100/4P系列浪涌保護器有著十年的防雷經驗，技術可靠！BER6500-400/100/4P系列浪涌保護器軍工品質！BER6500-400/100/4P系列浪涌保護器應用范圍廣,價格合理！邦華電氣十年如一日,用心塑造安全!
丨適用范圍丨
SPD通用電源模塊浪涌保護器，主要用于第一級電源設備的保護，常用于易遭雷擊的室外電源配電柜、室內電源配電柜和有向外引出線的屋頂配電設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨結構原理丨
電涌保護器分為箱式和模塊式兩種,均采用了非線性特性極好的過電壓保護元件。在正常情況下↓電涌保護器處于 高阻狀態,漏電流極低,從而保證電源系統正常供電。當電源系統出現電涌過電壓時, 電涌保護器立即在納秒級的時間 內導通,將過電壓的幅值限制在設備的安全工作范圍內;同時將電涌能量入地釋放掉。隨后，電涌保護器又迅速變?yōu)楦咦锠顟B(tài)。
丨常用AV230/400V浪涌保護器丨
電涌保護器可以在最短的時間(納秒級)內將被保護線路接入等電位系統中,使設備各端口等電位,同時釋放在電路上 因雷電感應而產生的大量脈沖電流,將過電壓鉗位.降低設備各端口的電位差。電涌保護器適合于230/400V供配電系統 的瞬態過電壓保護,該系列產品可以極其有效地抑制由雷電引起的感應過電壓及系統操作過電壓,保護設備安全,保障系統的正常運行。
對于設備(或系統) ,必須在各進出線纜上安裝相應的電涌保護器,一旦 線纜上產生過電壓,由于電涌保護器的作用， 將過電壓限制到設備的耐壓值以內,從而保護設備(或系統)免遭損壞。
丨應用領域丨
電涌保護器適用于交流48Hz~62Hz,額定工作電壓230V/400V的TT. TN. IT等供電系統、網絡通信(WIFI. 4G和5G等信號)設備電源系統及工廠低壓動力和控制系統,對雷電感應和其它瞬時過電壓進行保護。
丨浪涌特點丨
1、可靠的熱脫扣保護裝置；
2、獨特的短路過流脫扣功能；
3、可視狀態指示窗口：綠色/透明（正常）、紅色（故障）工作狀態一目了然;
4、通流容量大、殘壓低；
5、響應時間快，納秒級時間內動作；
6、遙信觸點可選擇。
丨浪涌尺寸丨
丨浪涌接線圖丨
丨系統接線圖丨
相關產品：BER6500-400/200/4P、BER6500-400/150/4P、BER6500-400/100/4P、BER6500-400/80/4P、BER6500-400/60/4P、BER6500-400/40/4P、BER6500-400/20/4P
