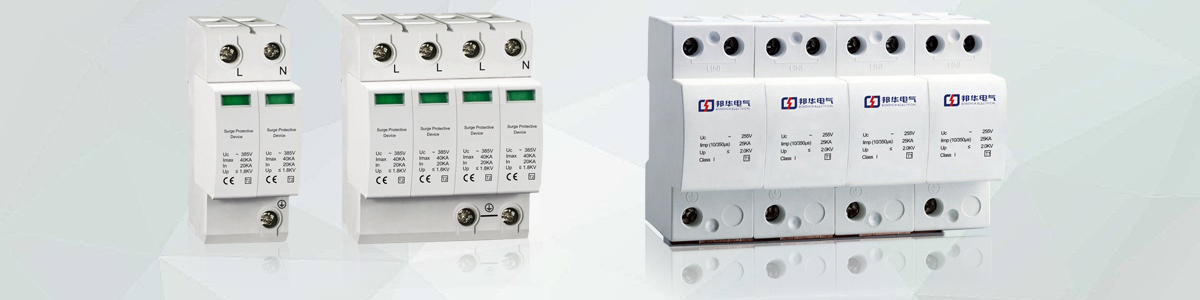

TUR T1-50(3P+N / 275) 浪涌保護器
閱讀次數：3022 發布時間：2020-08-14
西安邦華電氣專業生產TUR T1-50(3P+N / 275)系列浪涌保護器，對TUR T1-50(3P+N / 275)系列浪涌保護器有著十年的防雷經驗，技術可靠！TUR T1-50(3P+N / 275)系列浪涌保護器軍工品質！TUR T1-50(3P+N / 275) 系列浪涌保護器應用范圍廣,價格合理！邦華電氣十年如一日,用心塑造安全!
TUR T1電涌保護器工作原理
該產品為Ⅰ級分類試驗的低壓配電系統的電涌保護器，其限壓功能元件由16片石墨圓片及15片聚四氟乙烯墊片疊加、外加相鄰石墨片間隙點火電路及指示遙信電路組合而成，其產品結構緊湊，使用壽命長。產品可用于架空線入戶未經衰減的直擊雷防護，具備很高的雷電流泄放能力，有承受雷電能量高、滅弧、斷續流能力強等特點，應用于雷擊風險較高地區的設備系統的電源第一級防雷。TUR T1保護模式為L對N、N對PE的全模保護，適用于TN-S、TT、TN-C-S、IT配電方式。同時它具備集成在本體上的遙信觸點，可具有可遠程報警等優點。TUR T1以其顯著的性能、安全性和可靠性在國際上處于領先水平，為用戶提供一個高度可靠、低風險、長壽命的服務。
TUR T1系列產品功能特點
符合IEC61643-1標準
1) 領先的相鄰石墨片間隙點火裝置
2) 具有共模/差模保護
3) 模塊化設計，適合各種電網系統
4) 遮斷工頻續流高達25KA
5) 低殘壓可達1.8KV
6) 密封結構設計，動作時無電弧外泄
7) 具有狀態顯示
8) 可選裝TS遙信觸點
9) 可進行V型接線
TUR T1電涌保護器技術參數表
| TURT1-50 (1P+N/275) | TURT1-50 (3P/275) | TURT1-50 (3P+N/275) | TURT1-25 (1P+N/275) | TURT1-25 (3P/275) | TURT1-25 (3P+N1275) | |
| 額定工作電壓Un(M) | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| 最大持續工作電壓UcM) | 275/255 | 275 | 275/255 | 275/255 | 275 | 275/255 |
| 頻率(Hz) | 50 | 50 | 50 | 50 | 50 | 50 |
| 脈沖沖擊電流 limp(kA),10/350us | 50/100 | 50 | 50/100 | 25/100 | 25 | 25/100 |
| 標稱放電電流 In(kA),8/20us | 25 | 25 | 25 | 25 | 25 | 25 |
| 內部短路耐受電流Icc(kA) | 50 | 50 | 50 | 50 | 50 | 50 |
| 額定斷開續流值fi(kA) | 25 | 25 | 25 | 6 | 25 | 6 |
| 電壓保護水平Up(kV) | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 |
| 響應時間(ns) | <100 | |||||
| 保護模式 | L-PE，L-N,N-PE | |||||
| 端子(mm2) 相線/中性線(PIN) 地線(PE) | 25(軟線)，35(硬線) | |||||
| 防護等級 | IP20 | |||||
| 阻燃等級 | VO | |||||
| 工作溫度(°C) | -40~+80 | |||||
| 濕度范圍| | ≤95%(25°C) | |||||
| 18mm模塊 | 4 | 6 | 8 | 4 | 6 | 8 |
| 標準 | 適用GB50057-2010第一級防雷保護的強制條款要求;同時滿足GB50343--2012,JGJ16--2008要求 | |||||
電涌保護器的級聯配合
第一級保護的SPD應靠近建筑物的入戶線的等電位連接端子處，第二、三級保護的SPD應盡量靠近被保護設備安裝。
電涌保護器接至等電位連接的導線要盡可能的短而直。
限壓型SPD之間的線路長度不宜小于5米，限壓型SPD與開關型SPD的線路長度不宜小于10米。
SPD電源側應安裝過流保護裝置(斷路器或熔斷器)。
相關產品：TUR T1-50 (1P+N / 275)、 TUR T1-50 (3P/ 275)、 TUR T1-50 (3P+N / 275) 、TUR T1-25 (1P+N / 275) 、TUR T1-25 (3P / 275) 、TUR T1-25 (3P+N / 275)
