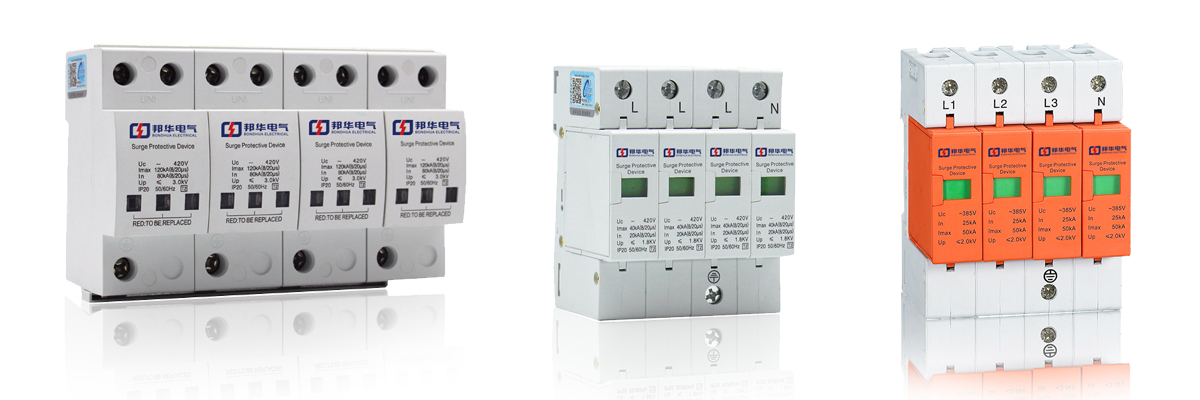

HYS6-65-440 插拔式 浪涌保護器
閱讀次數：1307 發布時間：2020-09-08
HYS6-65-440型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、HYS6-65-440維護簡單、安裝方便！十五年防雷經驗，技術可靠, HYS6-65-440避雷器,應用范圍廣, 價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
◆適用范圍
HYS6-65-440型浪涌保護器(以下簡稱保護器)，主要適用于交流50Hz(或60Hz),額定工作電壓230V,沖擊通流容量不大于65KA的電氣線路中，限制瞬態過電壓幅值，吸收、消耗或泄放浪涌電流能量。使用在過電壓類別較高的場合，可使被保護的電器元件- - 個過電壓類別轉換到另一個較低的過電壓類別。適宜于與其它模數化終端電器配套組成組合電器，使其提高安裝類別，擴大使用范圍，或用于終端時，進一步降低過電壓，以保護電視機、高保真音響等家用電器或計算機、微電腦等設備。
◆正常工作條件和安裝條件
1、周圍空氣溫度為: -25*C~+60C。
2、海拔高度:不超過2500m。
3、大氣條件:安裝地點的空氣相對濕度在最高溫度為+40C時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+25°C，該月的月平均最大相對濕度不超過95%，并考慮到因溫度變化發生的產品表面上的凝霜。
4、污染等級:為污染等級2。
5、安裝類別:為安裝類別1、II、ll。
6、安裝方式:采用“頂帽”形截面TH35-7.5型安裝軌。
7、接地系統:保護器適用的接地系統“TT、TN-S、TN-C-S”。
◆產品結構特點Structure Characteristics
該保護器屬于終端電器，其特點安裝軌道化、尺寸模數化、造型藝術化、使用安全化。
°P插拔式
°Ts遠方報警信號接點
“單元正面有一-個指示器。指示電涌保護器的工作狀態
相電源保護器正常工作(指示器為白色)
●相電涌保護器出現故障、應立即更換(指示器為紅色)
◆安裝位置與應用：
TT配電系統中NPE;
適用于C級N/PE雷電流或過電壓保護，用于雷擊時等電位連接。
◆產品參數：
型號 | HYS61N | HYS63N | HYS61N | HYS61N | HYS63N | HYS63N | HYS61N | HYS61N | HYS61N | HYS63N | HYS61N |
額定電壓Un(V-) | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 275/400 | 275/400 | 230/400 | 230/400 | 230/400 |
最大持續工作電壓Un(V-) | 275/440 | 275/440 | 275/440 | 440 | 275/440 | 385/440 | 440 | 440 | 440 | 275/440 | 440 |
頻率 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
最大放大電流1max(80/20μs波形) | 15 | 15 | 40 | 40 | 40 | 40 | 40 | 65 | 65 | 65 | 65 |
額定放電電流1n(80/20μs波形) | 5 | 5 | 15 | 15 | 15 | 20 | 15 | 20 | 20 | 20 | 20 |
電壓保護水平up(KV) | 1.2 | 1.2 | 1.2 | 1.8 | 1.8 | 1.7 | 1.8 | 1.5 | 2 | 1.5 | 2 |
響應時間 | ≤25 | ≤25 | ≤25 | ≤25 | s25 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 |
漏電流 | <20 | <20 | <20 | <20 | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
