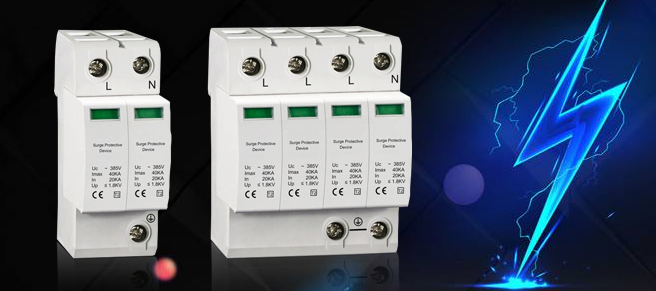

避雷器GPU1-C100/385/4P
閱讀次數：1161 發布時間：2020-09-08
GPU1-C100/385/4P通流量大、殘壓低、響應速度快、無續流，GPU1-C100/385/4P潛力遠大，市場廣闊，歡迎咨詢GPU1-C100/385/4P！
技術參數：
產品型號 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持續工作電壓Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
標稱放電電流In（8/20）kA 最大放電電流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
電壓保護水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后備保護器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防護等級 溫度范圍 | IP20 -40℃ - +85℃ | |||||
阻燃等級 | V0 | |||||
接線能力 | 6～25mm2 | |||||
相對濕度 組合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
遠程遙信接點* | 可選 | |||||
遙信觸點性能 | 開關切換觸點 | |||||
遙信端子導線截面 | 1.5mm2 | |||||
相關型號：
GPU1-C100/385/4P、GPU1-C20/460/4P、GPU1-C40/460/4P、GPU1-C60/460/4P、GPU1-C80/385/4P
GPU1-C系列產品實際應用
由于雷電能量巨大，需要通過分級放電的方式將雷電能量釋放到地面。一級防雷裝置可對直擊雷電流進行放電。當輸電線路遭受直接雷擊時，會釋放出巨大的能量傳導。可能發生直擊雷的地方，必須進行一級防雷。二級避雷器是在原避雷器的殘壓區引起雷擊的一種防護裝置。當前一級有大量的雷電能量吸收時，三級避雷器中有一部分是巨大的能量，需要二級避雷器吸收。同時，通過一級防雷裝置的輸電線路會產生雷電電磁脈沖輻射LEMP。當線路足夠長時，感應雷能量變大，需要二級防雷裝置來釋放雷電能量。三級防雷裝置是保護LEMP和通過二級避雷器的剩余雷電能量。在選擇和安裝過電壓保護器時，應根據保護對象選擇合適的產品。放電計數器可作為可選項添加。用戶需要根據自己的需要選擇自己的產品，可以安裝。自動分離裝置是產品的標準配置，屬于消耗品。用戶應根據實際情況選擇備件數量。
