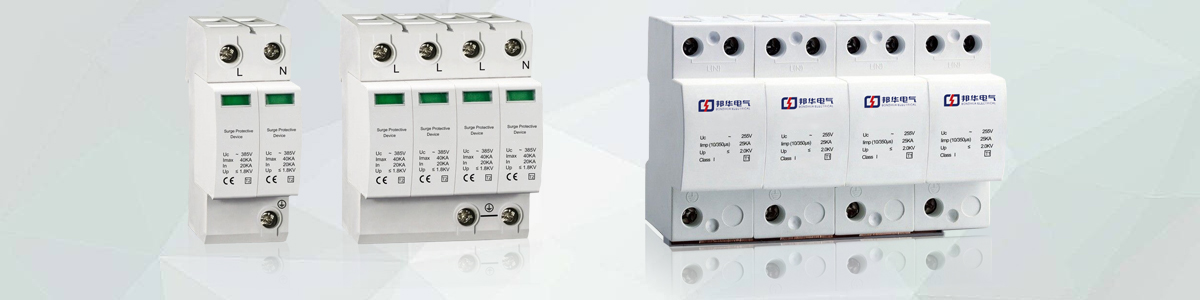

UPT/VSF50-D15TS4P(F) 系列D級15KA電源浪涌保護器
閱讀次數：1292 發布時間：2020-09-09
UPT/VSF50-D15TS4P(F)系列模塊式C級20KA電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT/VSF50-D15TS4P(F)維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT/VSF50-D15TS4P(F)避雷器,應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
應用
VSF50-TS系列D級15KA電源浪涌保護器(8/20μs)的設計是針對建筑物內部可產生較弱過電壓的區域，產品有比較低的通流容量和很低的殘壓，- -般作為對終端設備的最后一級保護。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列D級15KA電源浪涌保護器性能指標
產品商標/型號 | UPT/VSF60-D15TS2P | UPT/VSFEO-D15TS2PF | UPT/ VSFE0-D15TS/4P | UPT/VSFEO-D15TS4P(F) |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | 220/380v | 220/380v | 220/380v | 220/380V |
最大持續運行電壓Uc | 40OV | 400V | 400V | 40OV |
標稱放電電流B20 us) In | 15KA | 15KA | 15KA | 15KA |
最大放電電流E20 us) lmax | 30KA | 30KA | 30KA | 30KA |
殘壓(5kA 820usUur | <80OV | <870V | <800V | <870V |
電壓保護水平Up | <1.5kV | <1.5kV | <1.5kV | <1.5kV |
響應時間t | <5ns | <25ns | <5ns | <25ns |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 有 | 選裝 | 有 | 選裝 |
相對濕度范圍 | O-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
運行濕度 | -40℃to+65℃ | -40℃to+65℃ | -40℃to+65℃ | -40℃to+65℃ |
保護模式 | 2極 | 2極 | 4極 | 4極 |
斷路器配置 | 16A/6KA/MCB | 16A/BKA/MCB | 16A/BKA/MCB | 16A/6KA/MCB |
模塊寬度 | 36mm | 36mm | 72mm | 72mm |
接線尺寸 | ≤25mm' | ≤25mm' | ≤25mm' | ≤25mm' |
