GFD-100/4P浪涌保護器 —— 強泄流一級防雷

浪涌保護器（SPD）作為電氣系統防雷防浪涌的核心防護設備，能有效泄放雷擊產生的瞬時過電壓、設備啟停引發的操作過電壓，攔截浪涌電流，避免后端配電設備、精密元器件絕緣擊穿、芯片燒毀，守護電氣系統連續穩定運行，降低設備損壞及停產風險。

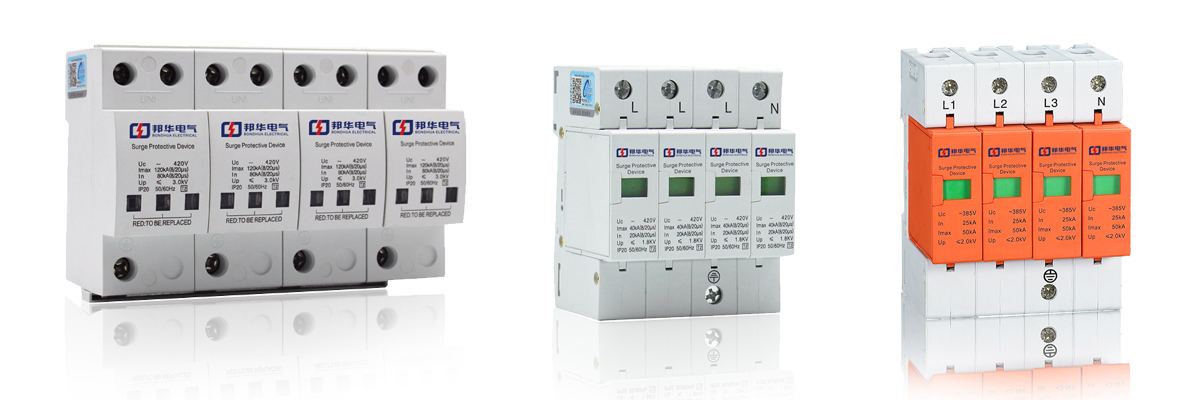

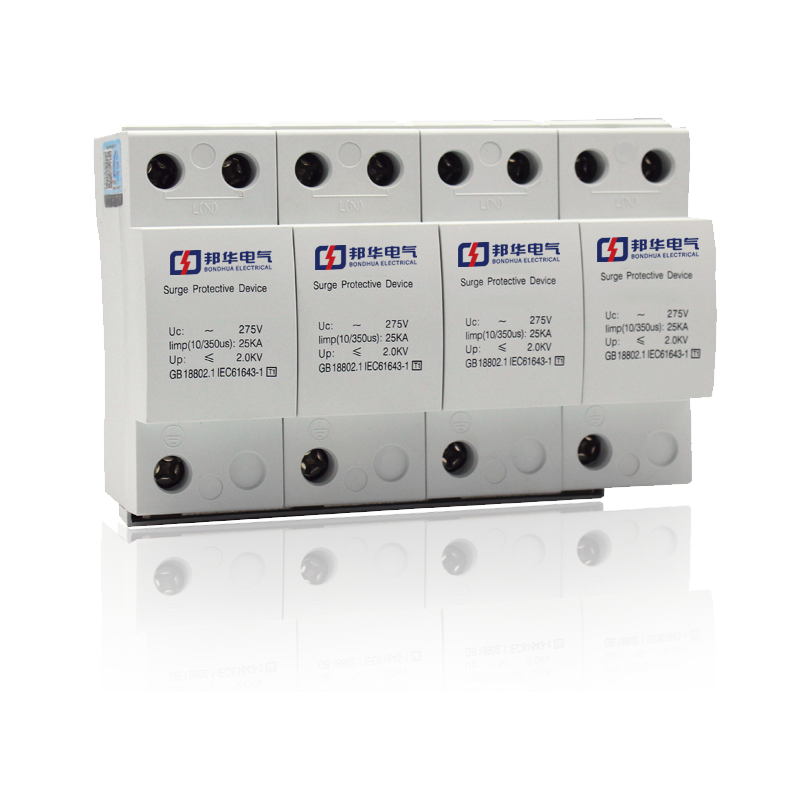

一、GFD-100/4P浪涌保護器產品描述:

GFD-100/4P浪涌保護器是邦華電氣專為低壓配電系統打造的一級防雷防護設備，隸屬于電源電涌防雷器系列，具備超高雷電流泄放能力，單片模塊沖擊放電電流可達15kA(10/350μs)，最大泄流能力可達200KA(8/20μs)，通過國家專業檢測機構雷電防護I類/II類試驗，性能達標可靠。該型號采用4極設計，適配三相四線供電系統，主要安裝于雷擊風險較高地區（LPZ0B或LPZ0B與LPZ1交界區）的電源總進線端，可有效泄放直擊雷、感應雷產生的巨大浪涌電流，鉗位殘壓至安全范圍，為電力、工業、建筑等多行業配電系統提供全方位防雷防浪涌保護，是高壓、高風險場景電氣安全防護的核心優選設備。

作為邦華電氣核心主打型號之一，GFD-100/4P浪涌保護器依托公司多年電氣防護研發經驗，采用模塊化密封設計，融合浪涌識別技術與熱備份保護功能，兼顧安全性、實用性與便捷性，適配多種配電制式，可滿足不同行業采購人員的批量采購、精準選型需求，無需多渠道對比，一站式實現GFD-100/4P浪涌保護器采購與應用適配。

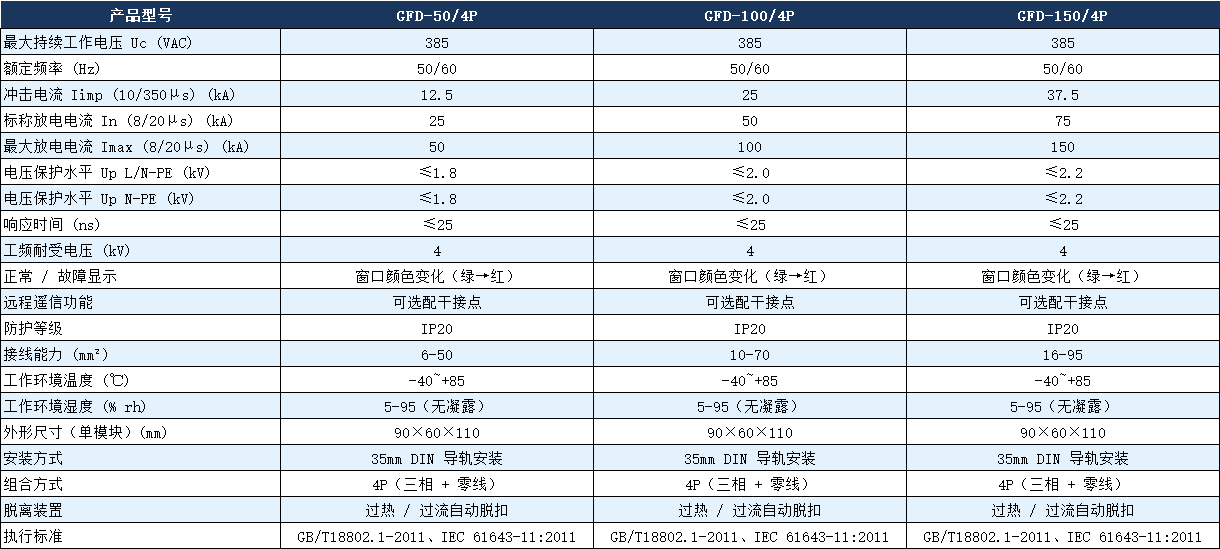

二、GFD-100/4P浪涌保護器詳細參數表：

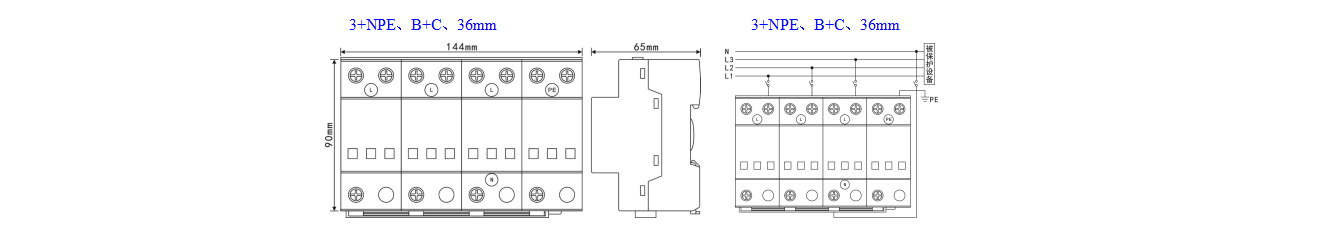

三、GFD-100/4P浪涌保護器尺寸圖及接線圖：

GFD-100/4P浪涌保護器采用35mm標準導軌式安裝（符合4388DIN標準），體積小、重量輕，安裝便捷，可直接安裝于標準配電柜、配電箱內，適配TN-C-S、TT、IT等多種配電制式，接線簡單，附帶詳細安裝說明書，降低現場安裝成本與操作難度，適配多行業現場安裝需求，是采購人員批量采購、便捷應用的優選浪涌保護器型號。

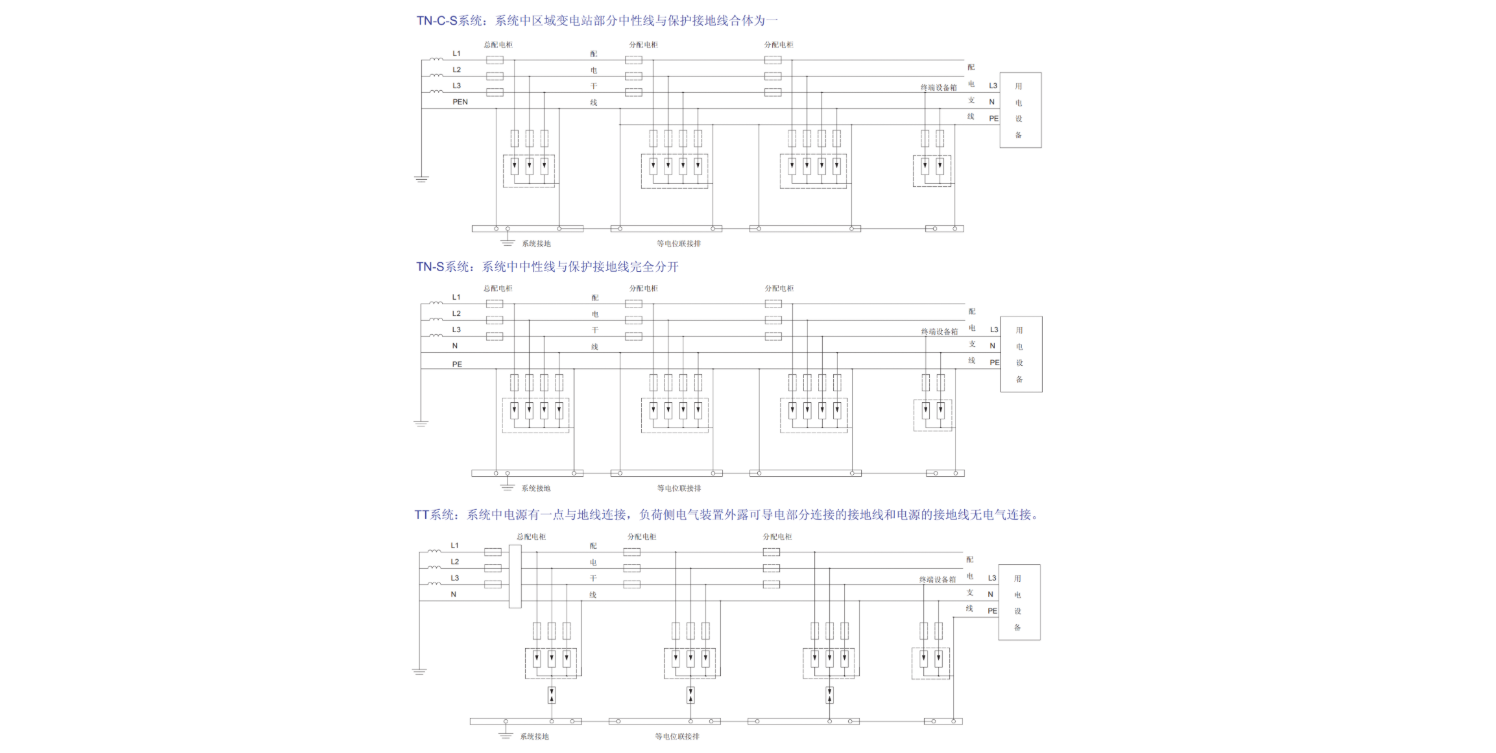

四、系統接線圖：

接線核心原則：

GFD-100/4P浪涌保護器為4極設計，對應三相四線（L1、L2、L3、N），接線時需將產品串聯在電源總進線端與配電柜主開關之間，接地端（PE）可靠接地，確保浪涌電流可快速泄放入地，接線長度≤0.5米時防護效率可達99%以上。

詳細接線說明：

- 輸入端（IN）：L1、L2、L3分別連接三相電源進線，N連接零線進線；

- 輸出端（OUT）：L1、L2、L3分別連接配電柜主開關輸入端，N連接零線輸出端；

- 接地端（PE）：采用截面≥16mm2的接地線，可靠連接至接地排，接地電阻≤4Ω，確保接地良好；

- 接線注意：接線時需緊固端子，避免接觸不良產生發熱現象，嚴禁反接、錯接，安裝完成后需檢查接線正確性，再投入使用。

五、GFD-100/4P浪涌保護器分類及適配場景：

按應用場景分類：

GFD-100/4P浪涌保護器憑借超強泄流能力與廣泛適配性，主要應用于雷擊風險較高、對防雷等級要求較高的行業場景，核心適配以下領域：

- 電力系統類：適配變電站、配電房、輸電線路總進線端、配電柜總開關前端等場景，可抵御直擊雷、感應雷產生的浪涌沖擊，保護電力配電設備安全，是電力行業浪涌保護器采購的核心選型之一；

- 工業類：適配工廠車間、工業自動化生產線、PLC控制柜、變頻器前端、大型工業設備總電源端等場景，可抑制設備啟停、線路故障引發的浪涌沖擊，防止精密電路損壞導致生產線停工，提升工業生產連續性；

- 大型建筑類：適配高層建筑、商業綜合體、大型場館、寫字樓等建筑的總配電箱、應急配電系統前端，針對空調、電梯、消防設備等關鍵負載提供一級防雷防護，避免雷擊引發設備損壞與安全事故；

- 特殊場景類：適配通信基站、微波通信局/站、電信機房、光伏電站、軌道交通配電系統等對防雷等級要求較高的場景，可有效泄放強浪涌電流，守護核心設備穩定運行。

按產品規格分類：

GFD-100/4P浪涌保護器核心規格聚焦100KA防雷等級、4極設計，作為一級防雷防護設備，可根據額定電壓、選配元器件的不同，分為多個細分規格，方便采購人員按具體參數精準選型：

- GFD-100/4P-385V：額定電壓385V，適配常規三相四線配電系統，應用最廣泛，常規購買首選規格；

- GFD-100/4P-400V：額定電壓400V，適配高壓配電場景，滿足高電壓環境下的防雷防護需求；

- GFD-100/4P-420V：額定電壓420V，適配電壓波動較大的工業、電力場景，防護穩定性更強；

- GFD-100/4P-690V：額定電壓690V，適配高壓工業設備配電場景，針對性滿足特殊高壓防護需求。

六、GFD-100/4P浪涌保護器選型3大核心原則：

- 按場景選型：明確自身應用行業及安裝位置（電源總進線端/分配端），結合本文第五章“適配場景”，鎖定GFD-100/4P對應的細分規格。例如，常規建筑、工業場景優先選擇GFD-100/4P-385V，高壓配電場景選擇GFD-100/4P-400V及以上規格；雷擊風險極高的場景，優先確認產品最大泄流能力，確保滿足防護需求。

- 按參數選型：重點關注額定電壓、防雷等級、極數三大核心參數，結合自身配電系統電壓（如380V三相四線），對照本文第二章參數表，篩選適配規格。核心注意：額定電壓需與配電系統電壓匹配，避免額定電壓過高或過低影響防護效果；極數需匹配配電系統制式，4P適配三相四線，不可錯選其他極數規格。

- 按質量選型：優先選擇資質齊全、性能達標的產品，GFD-100/4P浪涌保護器需通過國家3C認證、防雷檢測，具備檢測報告，核心元器件需采用優質材質（如邦華電氣產品均采用優質MOV元件、鍍銀銅端子），避免采購劣質產品導致防護失效、設備損壞。邦華電氣生產的GFD-100/4P浪涌保護器均通過國家專業檢測，資質齊全，可提供完整檢測報告及資質文件。

七、GFD-100/4P浪涌保護器產品優勢：

- 質量保障，資質齊全：邦華電氣擁有十年防雷設備研發與生產經驗，GFD-100/4P浪涌保護器嚴格按照國家標準生產，通過國家3C認證、雷電防護I類/II類試驗，具備完整的檢測報告及資質文件；核心元器件選用優質品牌產品，經過嚴格篩選與測試，防雷效果穩定，使用壽命長，可有效避免防護失效風險，是浪涌保護器采購的可靠選擇。

- 性能卓越，防護全面：該型號最大泄流能力可達200KA，響應時間≤25ns，可快速泄放浪涌電流，鉗位殘壓至安全范圍；融合浪涌識別技術與熱備份保護功能，雙重保障電氣系統安全，適配多種配電制式，可滿足不同行業、不同場景的防雷防護需求，無需多型號搭配，一站式實現一級防雷防護。

- 安裝便捷，維護省心：采用35mm標準導軌式安裝，體積小、重量輕，可快速安裝于常規配電柜、配電箱內，接線簡單，附帶詳細安裝說明書及接線圖；配備LED故障指示燈，運行狀態清晰可辨，模塊化設計便于后期維護、更換，降低安裝與維護成本。

- 規格齊全，適配廣泛：涵蓋385V、400V、420V、690V等多種額定電壓規格，適配建筑、工業、電力、通信等多行業場景，可滿足采購人員批量采購、精準選型需求，無需多渠道采購，提升采購效率。

八、購買專屬保障：

- 供貨保障：GFD-100/4P浪涌保護器常規規格（385V）現貨供應，下單后3-5個工作日即可發貨；特殊規格可按需定制，定制周期7-10個工作日；批量采購可優先安排生產、優先發貨，確保采購周期可控，滿足項目進度需求。

- 售后保障：產品質保3年，質保期內出現質量問題，可免費更換、維修；提供專業技術指導服務，包括選型指導、安裝指導、后期維護指導，可安排專業技術人員對接，解決安裝、使用過程中的各類問題；產品失效后，可提供更換、回收服務，提升使用便捷性。

- 采購服務：配備專屬采購專員對接，提供GFD-100/4P浪涌保護器型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務；支持線上、線下多渠道對接，可提供樣品檢測，確保采購產品與需求一致；批量采購可簽訂正式采購合同，保障采購雙方權益。

- 價格保障：廠家直供，無中間環節，批量采購可享受階梯優惠，性價比突出；價格透明，無隱藏費用，采購專員可提供詳細報價單，明確產品價格、運輸費用等，助力采購人員控制采購成本。

九、常見問題解答：

- 問：GFD-100/4P浪涌保護器不同規格，價格有差異嗎？

答：有差異，價格主要取決于額定電壓、元器件配置，不同規格價格略有不同，具體價格可咨詢邦華電氣采購專員，批量采購可享受專屬優惠，貼合浪涌保護器采購成本控制需求。

- 問：批量采購GFD-100/4P浪涌保護器，有優惠嗎？供貨周期能縮短嗎？

答：批量采購可享受階梯優惠，采購量越大，優惠力度越大；常規規格現貨供應，批量采購可優先安排生產，根據采購量可縮短供貨周期，具體可與采購專員對接確認，解決批量采購核心顧慮。

- 問：GFD-100/4P浪涌保護器標注的防雷等級，能滿足實際防雷需求嗎？

答：完全可以，該型號產品由邦華電氣嚴格按照國家標準生產，通過國家專業檢測機構I類/II類試驗，防雷等級、泄流能力真實達標，最大泄流可達200KA，可有效抵御直擊雷、感應雷沖擊，支持提供檢測報告，打消質量顧慮。

- 問：如果選型錯誤，GFD-100/4P浪涌保護器能更換型號嗎？

答：可以，在產品未安裝、未損壞、不影響二次銷售的前提下，可聯系采購專員辦理型號更換手續，邦華電氣提供專屬采購服務，降低采購決策風險，解決選型失誤痛點。

- 問：GFD-100/4P浪涌保護器的使用壽命是多久？后期維護方便嗎？

答：正常使用情況下，使用壽命可達5-8年，產品配備LED故障指示燈，可實時反饋運行狀態，維護人員可快速排查故障、更換產品；同時產品采用模塊化設計，更換便捷，可降低后期維護成本。

GFD-100/4P浪涌保護器作為一級防雷防護設備，具備防雷等級高、泄流能力強、安裝便捷、適配廣泛等優勢，通過國家專業檢測，資質齊全，可滿足建筑、工業、電力、通信等多行業的防雷防護需求，是采購人員批量采購、精準選型的優選浪涌保護器型號。邦華電氣提供廠家直供、專屬采購服務及完善的售后保障，助力采購人員高效、省心完成GFD-100/4P浪涌保護器采購工作，守護電氣系統安全穩定運行。
