GFD1-100/4P避雷器——高壓電氣系統防雷防護優選

避雷器（SPD）作為電氣系統防雷防浪涌的核心設備，主要作用是快速泄放雷電過電壓、操作過電壓等瞬時浪涌電流，限制設備兩端的過電壓幅值，保護各類電氣設備免受浪涌沖擊損壞，保障電力系統、電氣設備的穩定運行與安全使用。GFD1-100/4P避雷器作為邦華電氣核心主推型號，憑借超大通流容量、穩定的防護性能，廣泛應用于多行業高壓電氣場景。

一、GFD1-100/4P避雷器產品描述：

GFD1-100/4P避雷器（SPD）是邦華電氣結合多年防雷工程經驗，嚴格按照國家標準GB18802.1-2011規范研發生產的一款高性能電源浪涌防護設備，屬于B級防雷產品，核心適配三相四線制供電系統，專為需要高防雷等級、大電流防護的場景設計，可有效抵御直接雷電或間接雷電引發的瞬時浪涌沖擊，為電氣設備提供全方位、多層次的防雷防護，廣泛應用于變電站、工業車間、大型建筑配電房、通信基站等對電氣安全要求較高的場景，是高壓電氣系統防雷防護的核心優選設備。

GFD1-100/4P避雷器采用一體化模塊結構設計，外殼選用高強度阻燃ABS材質，具有耐高溫、耐腐蝕、抗沖擊、絕緣性能優良的特點，可有效適應工業、電力等復雜惡劣的安裝環境，避免因環境因素影響產品防護性能。產品內置高能容量氧化鋅壓敏電阻，具備通流容量大、響應速度快（≤25ns）、殘壓低、防雷效果穩定的核心優勢，能夠在瞬時浪涌發生時，快速導通，將浪涌電流安全泄放入地，同時快速切斷浪涌通道，避免浪涌電流反噬損壞電氣設備。

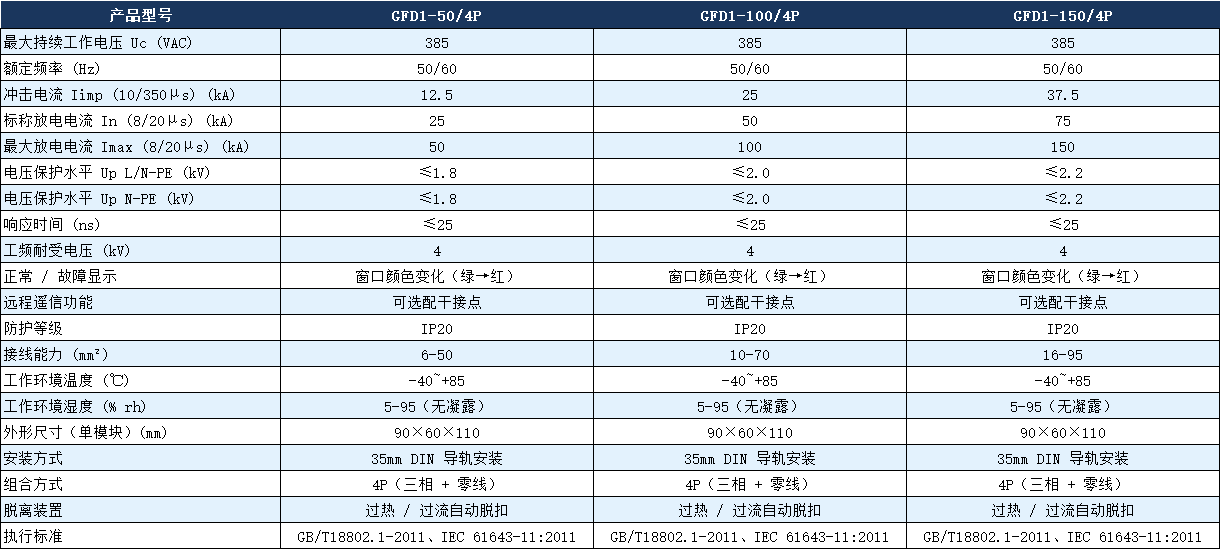

二、GFD1-100/4P避雷器詳細參數表：

該產品采用4極（4P）設計，適配交流50/60HZ，額定電壓380V的供電系統，支持相對相、相對地、相對中線、中線對地及其組合等多種保護模式，防護范圍全面，可滿足多場景電氣系統的防護需求。產品內置熱敏控制過熱危險脫扣機構，搭配失效指示功能，紅色窗口出現即為失效狀態，方便采購人員及運維人員快速排查產品狀態，降低后期維護成本。同時，產品采用標準化35mm DIN軌道安裝設計，結構緊湊、體積小巧，即使在狹窄的配電空間也可快捷完成安裝，適配各類配電柜、配電箱的安裝需求，無需額外改造安裝場地，大幅提升安裝效率，降低安裝成本。

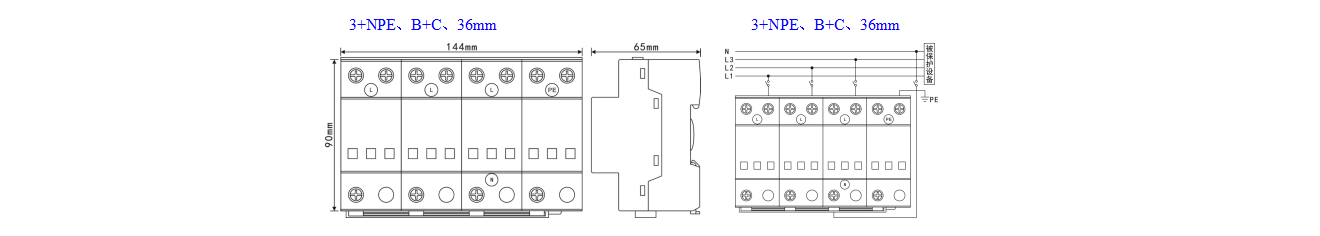

三、GFD1-100/4P避雷器尺寸圖及接線圖：

作為邦華電氣核心產品之一，GFD1-100/4P避雷器所有元器件均選用國內外知名品牌，經過嚴格的篩選、檢測與老化試驗，產品合格率達100%，具備3C認證、防雷檢測報告等全套資質，質量可靠、使用壽命長，可長期穩定運行，有效減少產品更換頻率，降低采購及運維的綜合成本。

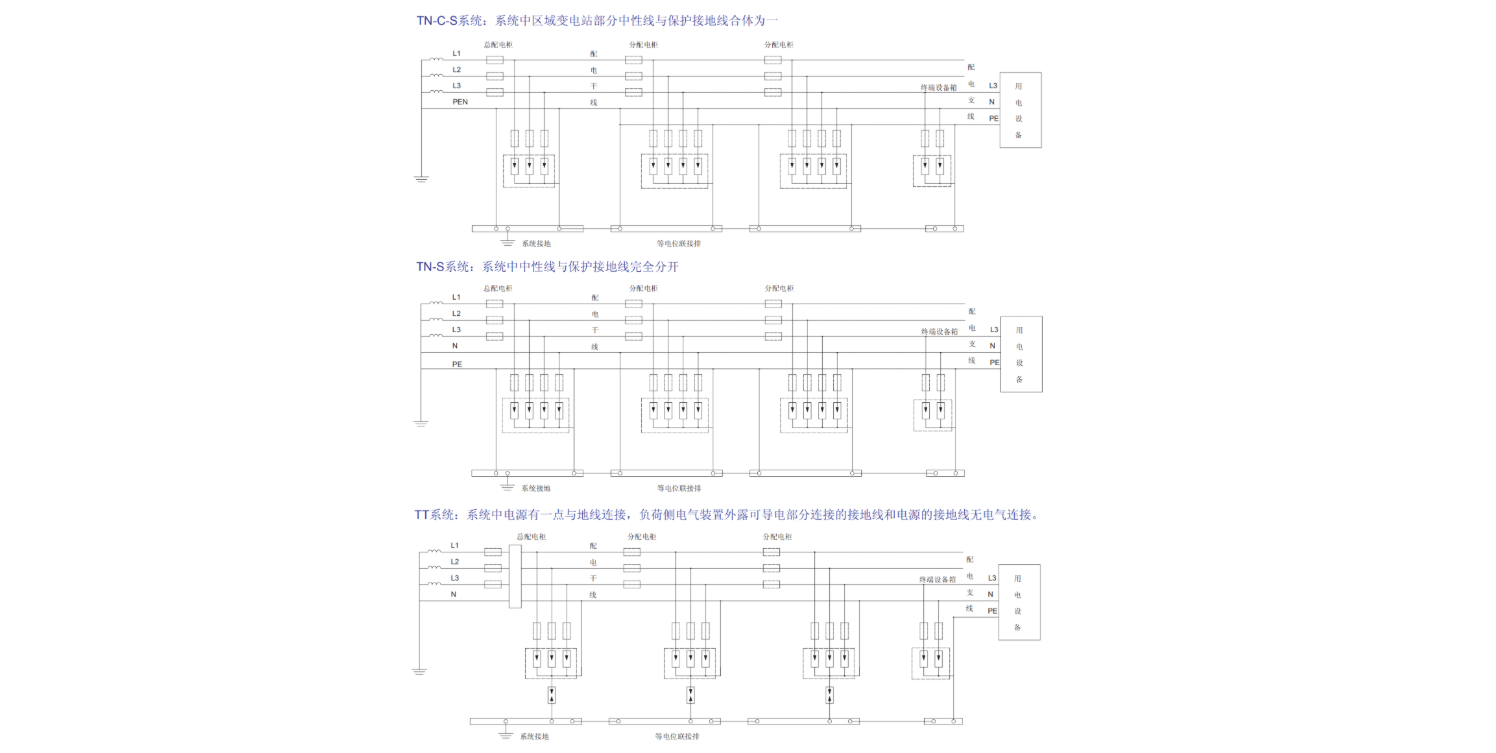

四、系統接線圖：

GFD1-100/4P避雷器專為三相四線制供電系統設計，接線簡單、便捷，可直接接入配電系統，接線過程中需嚴格遵循“并聯接入、就近接地”原則，確保防雷防護效果，以下為詳細接線說明及注意事項：

1. 接線方式：并聯接入三相四線制供電系統，輸入端接電源相線（L1、L2、L3）及零線（N），輸出端接被保護設備，接地端（PE）需可靠接地，接地電阻≤4Ω；

2. 導線選擇：建議選用2.5~35mm2的銅質導線聯接，具體可根據實際工況調整，導線連接需牢固，避免接觸不良導致的防護失效；

3. 接線順序：先接接地端（PE），再接輸入端（L1、L2、L3、N），最后接輸出端，接線完成后需檢查接線正確性，確認無誤后再通電使用；

4. 注意事項：接線過程中需切斷電源，避免帶電操作；接地導線需選用專用接地線，禁止與其他導線混用；接線端子需擰緊，防止松動產生電弧，影響產品性能。

五、GFD1-100/4P避雷器適配場景：

GFD1-100/4P避雷器憑借100KA大通流容量、380V額定電壓、4極防護設計，適配多行業高壓、大電流防護場景，具體適配場景如下：

-電力系統場景：變電站、高壓配電房、輸電線路終端、配電箱等，可保護變壓器、高壓開關、電力儀表等電氣設備免受浪涌沖擊；

-工業生產場景：工廠車間、工業生產線、大型機械設備配電系統、車間配電柜等，適配中大型電機、工業控制柜等設備的防雷防護，尤其適合雷電高發、工況復雜的工業環境；

- 建筑行業場景：大型寫字樓、商場、酒店、高層住宅等建筑的總配電房、應急配電系統，可保護建筑內電氣設備、消防應急系統的穩定運行；

-通信及其他場景：通信基站、數據中心、軌道交通配電系統、石油化工配電場景等，適配對電氣安全要求較高、需要大電流防護的場景。

六、購買選型核心指南：

采購人員在選購GFD1-100/4P避雷器時，無需盲目對比，遵循以下3大核心原則，結合自身場景及參數需求，即可快速鎖定適配產品，同時規避采購風險，提升采購效率：

1.  按場景選型：先明確自身應用行業及供電系統類型，若為三相四線制、380V供電，且需要100KA級別的防雷防護（如變電站、工業車間），可直接鎖定GFD1-100/4P型號；若為單相220V供電、防雷等級需求較低，可咨詢邦華電氣采購專員，更換適配型號；

2.  按參數選型：重點核對核心參數——通流容量（100KA）、極數（4P）、額定電壓（380V），確保與自身配電系統、設備需求一致；同時關注響應時間、限制電壓等參數，優先選擇參數達標、性能穩定的產品（如邦華電氣GFD1-100/4P，所有參數符合國家標準）；

3.  按質量與資質選型：優先選擇正規廠家生產、資質齊全的產品，確保產品具備3C認證、防雷檢測報告等相關資質，避免采購劣質產品導致的防護失效、設備損壞；同時關注產品材質、元器件質量，優先選擇阻燃外殼、優質元器件的產品，延長使用壽命。

七、GFD1-100/4P避雷器產品優勢：

邦華電氣GFD1-100/4P避雷器，立足多行業高壓防雷需求，依托自身研發生產實力，打造差異化核心優勢，貼合采購人員對“質量、性能、便捷性”的核心需求：

-質量嚴苛保障：所有GFD1-100/4P避雷器均嚴格按照國家標準GB18802.1-2011生產，元器件選用國內外知名品牌，經過篩選、檢測、老化三重檢驗，產品合格率100%，具備3C認證、防雷檢測報告、ISO9001質量認證等全套資質，質量可靠，可長期穩定運行，減少產品更換頻率。

-性能優勢突出：內置高能氧化鋅壓敏電阻，100KA大通流容量，可有效抵御強浪涌沖擊；響應速度≤25ns，瞬間泄放浪涌電流，防護及時；殘壓低至≤2.8KV，有效保護敏感電氣元器件，避免浪涌沖擊損壞設備；4極全防護設計，適配三相四線制系統，防護無死角。

-安裝維護便捷：采用標準化35mm DIN軌道安裝，結構緊湊、體積小巧，適配各類配電柜、配電箱，無需額外改造安裝場地，安裝效率高；內置失效指示功能，紅色窗口提示失效狀態，運維人員可快速排查，降低后期維護成本；搭配詳細安裝說明書、接線圖，新手也可規范安裝。

-適用范圍廣泛：適配380V三相四線制供電系統，100KA防雷等級，可滿足電力、工業、建筑、通信、軌道交通等多行業高壓、大電流防護需求，一站式適配各類采購場景，無需多渠道采購。

八、購買專屬保障：

邦華電氣深耕防雷電氣領域十余年，始終以采購客戶需求為核心，提供全方位采購保障，降低采購風險、提升采購效率，讓采購更省心、更放心：

-供貨保障：GFD1-100/4P避雷器常規型號現貨充足，當天采購當天發貨，無需長時間等待；批量采購可優先安排生產，根據采購量靈活調整供貨周期，最短可縮短至3個工作日，確保不影響采購方施工進度；支持全國物流配送，全程跟蹤物流狀態，確保產品安全送達。

-售后保障：產品享受2年專屬質保，質保期內出現質量問題（非人為損壞），可免費更換產品，無需承擔額外費用；配備24小時專業技術團隊，提供安裝指導、故障排查、產品維護等全方位技術支持，及時解決采購方及運維方的各類疑問；建立完善的客戶檔案，定期回訪，了解產品使用情況，提供后續技術服務。

-采購服務保障：配備專屬采購專員一對一對接，全程跟進采購流程，提供型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務，無需采購人員多部門對接，提升采購效率；支持批量采購議價、定制化需求咨詢（如特殊參數、特殊場景適配），滿足不同采購方的個性化需求；采購流程透明，報價清晰，無隱形消費，確保采購成本可控。

- 質量保障承諾：所有GFD1-100/4P避雷器均與參數表一致，杜絕虛假參數、劣質產品；支持第三方檢測，若檢測產品不符合國家標準或參數標注，可無條件退換貨，并承擔檢測費用，確保采購方權益不受損害。

九、常見問題解答：

針對采購人員在選購GFD1-100/4P避雷器時的高頻疑問，邦華電氣專業解答，透明公開，降低采購決策顧慮，助力高效采購：

問：GFD1-100/4P避雷器的價格是多少？不同采購量有優惠嗎？

答：GFD1-100/4P避雷器價格按采購量、合作模式定價，常規采購有基礎優惠，批量采購可享受大幅折扣，具體報價可咨詢邦華電氣采購專員，提供精準報價單。

問：GFD1-100/4P避雷器的供貨周期能保障嗎？批量采購能縮短周期嗎？

答：邦華電氣GFD1-100/4P避雷器常規型號現貨供應，當天采購當天發貨；批量采購可優先安排生產，根據采購量可縮短至3-5個工作日，確保不影響采購方施工進度。

問：GFD1-100/4P避雷器標注的100KA防雷等級，能滿足實際雷電防護需求嗎？

答：可以，邦華電氣GFD1-100/4P避雷器所有型號均通過國家防雷檢測，防雷等級真實達標，100KA通流容量可有效抵御直接雷電、間接雷電引發的浪涌沖擊，支持提供檢測報告驗證。

問：如果選型錯誤，或者產品尺寸不符，能更換型號嗎？

答：可以更換。邦華電氣為采購人員提供完善的退換貨服務，若因選型錯誤、尺寸不符導致產品無法使用，在產品未拆封、未安裝、無損壞的前提下，可聯系采購專員辦理退換貨手續，同時專員會協助重新選型，降低采購決策風險，確保采購到適配產品。

問：GFD1-100/4P避雷器后期維護復雜嗎？出現故障有專業指導嗎？

答：維護簡單便捷，產品自帶失效指示功能，運維人員可通過觀察指示窗口快速判斷產品狀態，無需專業檢測設備；若產品出現故障或失效，邦華電氣提供24小時專業技術指導，協助更換產品、排查問題，確保電氣系統快速恢復防雷防護功能。

問：采購GFD1-100/4P避雷器后，能提供安裝指導嗎？

答：可以。邦華電氣為所有采購客戶提供免費安裝指導服務，配備專業技術人員，可通過電話、視頻等方式指導安裝人員規范接線、正確安裝；同時提供詳細的安裝說明書，搭配接線圖、尺寸圖，確保安裝過程高效、規范，保障防雷防護效果。

GFD1-100/4P避雷器，100KA大通流容量、4極全防護、380V額定電壓，適配電力、工業、建筑、通信等多行業高壓防雷場景，質量達標、資質齊全、安裝便捷，搭配專屬采購服務與完善的售后保障，可有效降低采購成本、規避采購風險，邦華電氣助力采購人員高效完成GFD1-100/4P避雷器采購工作，為電氣系統提供可靠的防雷防護。
