QJ-PD系列原理

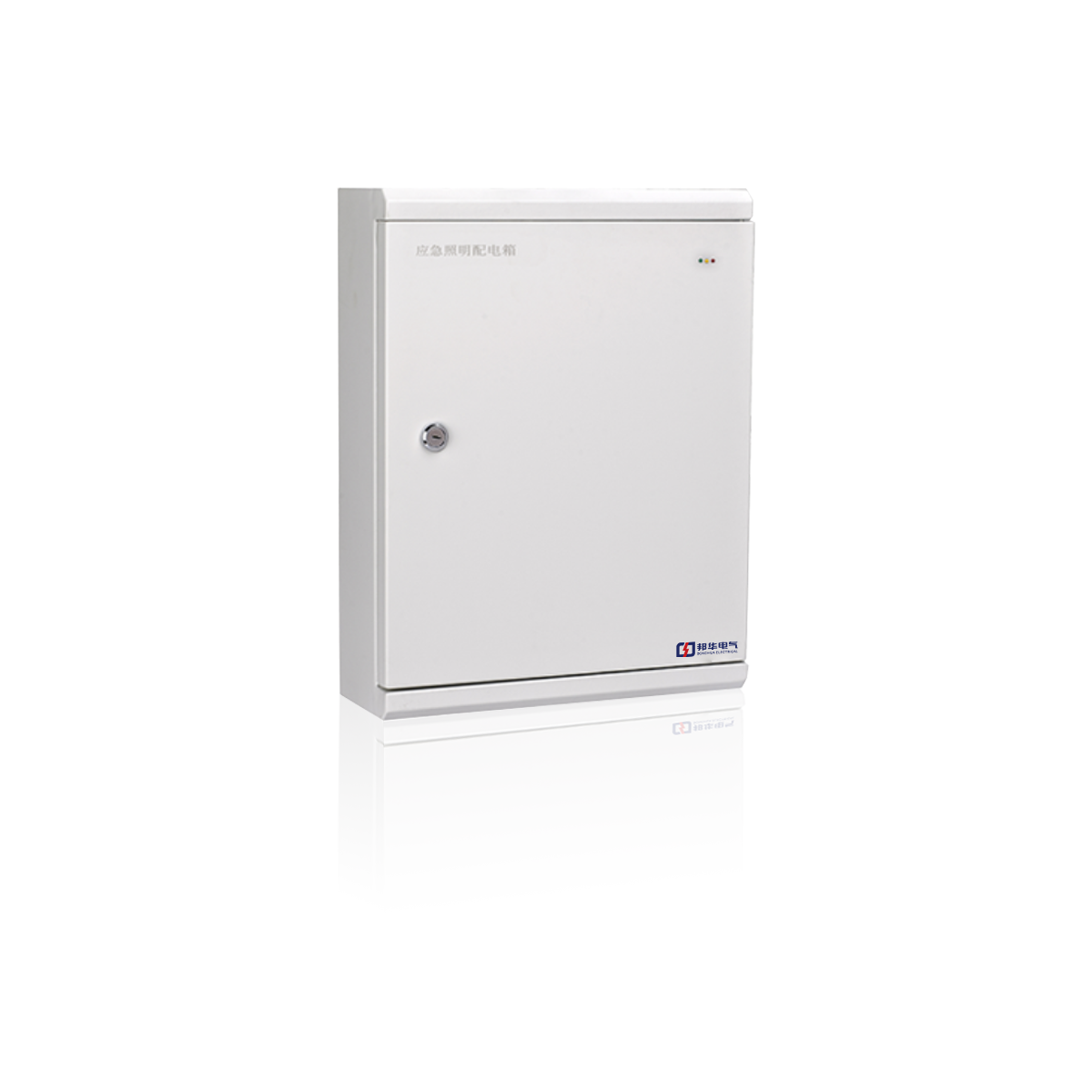

    應急照明配電箱是西安邦華電氣按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

QJ-PD系列優勢

1．應急轉換由聯動信號提供12V電源，性能可靠；

2．停電后輸出端的所有燈具都轉為應急狀態；

3．采用交流接觸器自鎖，使其正常使用時由市電供電；

4．具有聯動信號反饋和指示燈顯示。

QJ-PD系列參數

1、輸入電壓：AC220V/50HZ

2、備用電源：9.6V/900mAh

3、應急時間：＞2H

4、下級燈具接入距離：1200M

5、輸出回路：1路

6、單回路節點數：25個

7、直流輸出：DC24V/20W

8、總線技木：3S總線

9、通信接口：標準RS485、RS232

10、面板材質：全金屬外殼

11、安裝方武：壁掛式

12、產品尺寸：300mm×320mm×110mm
