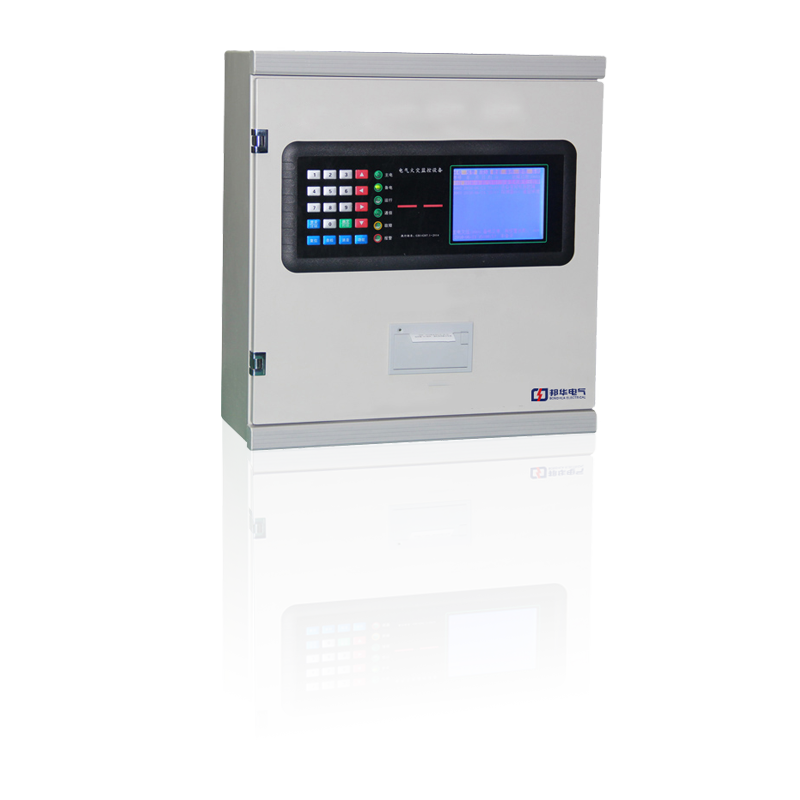

GW-DH6000B 壁掛式電氣火災監控設備主機
閱讀次數:1290 發布時間:2020-08-18
西安邦華電氣專業生產GW-DH6000B系列電氣火災監控設備,GW-DH6000B電氣火災監控探測器反應靈敏,GW-DH6000B電氣火災探測器質量好,價格低。邦華電氣專注GW-DH6000B電氣火災十五年!歡迎您來電咨詢!

●工作原理
主機板主要有電源電路、主機電路和通訊接口電路組成,電源電路主要由主供電電路和備電電路組成,主電工作的同時對備電進行充電,當電池充滿時,自動轉換為浮充狀態,抵消電池的自放電,保證電池供電時的容量。主機電路由單片機、程序存儲器、數據存儲器、接口擴展電路組成。單片機采用原裝進口32位高端處理器,功能強,指令豐富,是廣為應用的優秀機種。程序存儲器64K.數據存儲器16K。通訊接口電路由CAN專用通訊接口芯片實現,與探測器通過CAN總線進行信息交互,監控設備主動接收報警器的正常、故障、報警信息,存儲、分析、處理,進行聲光指示或打印輸出。主控板由漢宇液晶顯示電路、聯動電路和打印機電路組成,主控電路主要由按鍵輸入電路,時鐘電路、顯示驅動電路及漢字液晶組成。通過這些電路可輸入操作指令,輸出報警或指示信息。聯動電路主要由驅動電路與繼電器組成,可實現自動控制和手動控制。監控設備可實現簡單的聯動輸出功能。打印機采用漢字打印機。
主要產品:
GW-DH6000B 壁掛式電氣火災監控設備主機
剩余電流式電氣火災監控探測器 GW-DH200
剩余電流式電氣火災監控探測器 GW-DH200A
電氣火災監控設備 GW-DH6000
測溫式電氣火災監控探測器 GW-DH200D
電氣火災監控設備 GW-DH6000G
剩余電流式電氣火災監控探測器 GW-DH200
●主要功能
◆火災報警功能;
◆故障報警功能; .
◆聯動輸出功能;
◆網絡聯接功能;
◆事件記錄功能;
◆打印輸出功能;
◆電源故障顯示功能。
●配置主要技術指標
◆容量:可配接1000只探測器,提供繼電器輸出
◆與探測器的通訊距離:最長1000米(配接中繼設備可更遠)
◆報警時間:≤10ms x配接探測器個數
◆繼電器觸點容量: AC220V/5A. DC30V/5A
◆事件記錄容量:最近1000條(報警.故障、復位)
◆打印功能:漢字打印輸出
◆控制器工作電源: AC220V/50HZ
◆工作環境:溫度范圍0C~+55C,相對濕度≤95% (無冷凝)
◆備電: DCI2V, 9Ah
◆功耗:監視狀態下≤2W.報警狀態下≤5W
◆外形及安裝尺寸: 530>445><20(外形); 505*<405<100(嵌入); 嵌入或壁掛安裝
◆重量: 10Kg (含備電)
◆符合標準: GB14287.1-2005《電氣火災監控系統第1部分:電氣火災監控設備》
