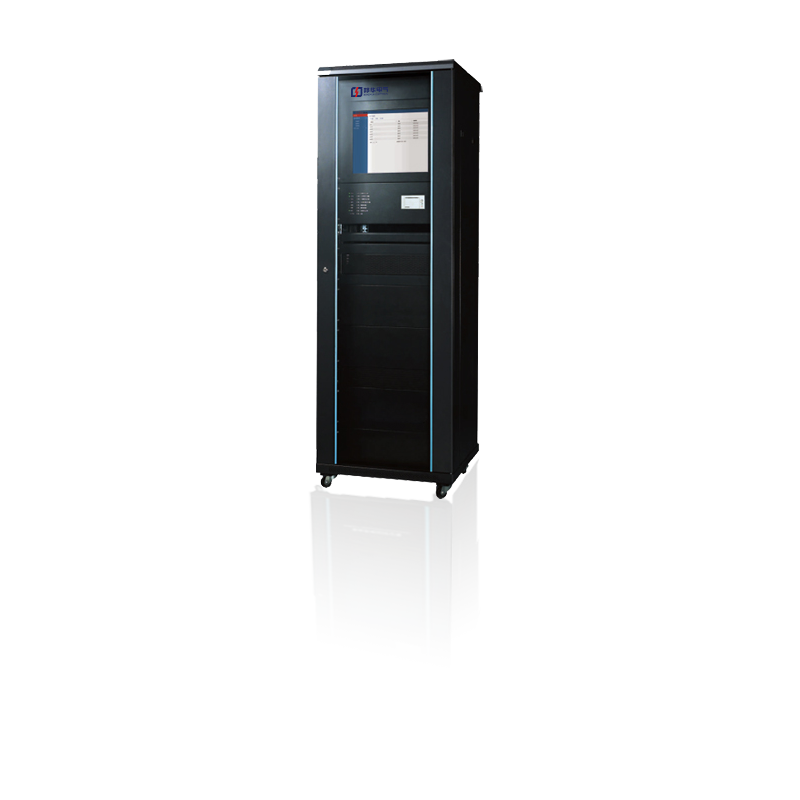

GW-DH6000G柜里式電氣火災監控設備主機
閱讀次數:1205 發布時間:2020-08-18
西安邦華電氣專業生產GW-DH6000B系列電氣火災監控設備,GW-DH6000B電氣火災監控探測器反應靈敏,GW-DH6000B電氣火災探測器質量好,價格低。邦華電氣專注GW-DH6000B電氣火災十五年!歡迎您來電咨詢!


●工作原理
主機板主要有電源電路、主機電路和通訊接口電路組成,電源電路主要由主供電電路和備電電路組成,主電工作的同時對備電進行充電,當電池充滿時,自動轉換為浮充狀態,抵消電池的自放電,保證電池供電時的容量。主機電路由單片機、程序存儲器、數據存儲器、接口擴展電路組成。單片機采用STM32,功能強,指令豐富,是廣為應用的優秀機種。程序存儲器64K,數據存儲器16K。通訊接口電路由RS232專用通訊接口芯片實現,與探測器通過CAN總線進行信息交互,監控設備主動接收報警器的正常、故障、報警信息,存儲、分析、處理,進行聲光指示或打印輸出。主控板由通訊電路、聯動電路和打印機電路組成,通過這些電路可輸入操作指令,輸出報警或指示信息。聯動電路主要由驅動電路與繼電器組成,可實現自動控制和手動控制。監控設備可實現簡單的聯動輸出功能。打印機采用漢字打印機。
全系列產品:
剩余電流式電氣火災監控探測器 GW-DH200
剩余電流式電氣火災監控探測器 GW-DH200A
電氣火災監控設備 GW-DH6000
測溫式電氣火災監控探測器 GW-DH200D
電氣火災監控設備 GW-DH6000G
剩余電流式電氣火災監控探測器 GW-DH200
●主要功能
◆火災報警功能;
◆故障報警功能;
◆聯動輸出功能;
◆事件記錄功能;
◆打印輸出功能;
◆電源故障顯示功能。
●主要特性及技術指標
◆CPU:主頻1GHz或以上
◆內存:128MB或以上
◆顯卡:32MB顯卡
◆光驅: 40倍速CD-ROM
◆軟驅:1.44MB軟驅
◆鍵盤:防水鍵盤
◆顯示器: 19寸液晶顯示器, 1280x 1024分辨率, 0.21mm點距
◆ 硬盤: 40GB
◆其他:配置聲卡及USB接口
◆外形尺寸: 600x 600 x 1800mm
◆容量:可配接1000點探測器,提供繼電器輸出
◆與探測器的通訊距離:最長1000米,配接中繼設備可更遠
◆報警時間:≤10ms x配接探測器只數
◆繼電器觸點容量: AC220V/5A, DC30V/5A
◆打印功能:漢字打印輸出
◆控制器工作電源: AC220V/50HZ
◆事件記錄容量:最近1000條(報警、故障、復位)
◆備電: DC12V 24Ah
◆工作環境:溫度范圍0°C~+55C,相對濕度≤95%(無冷凝)
◆功耗:監視狀態下≤30W,報警狀態下≤60W
◆符合標準: GB14287.1- 2005《電氣火災監控系統第1部分:電氣火災監控設備》
