TS-C-1K-B系列產品特點

    自主知識產權的TC-BUS總線通信技術和載波通信技術，實現真正的無極性二總線通信；

    超寬工作電壓范圍，最高可達AC420V；

    完善的系統防護設計，具有短路、斷路、過流及抗雷擊保護；

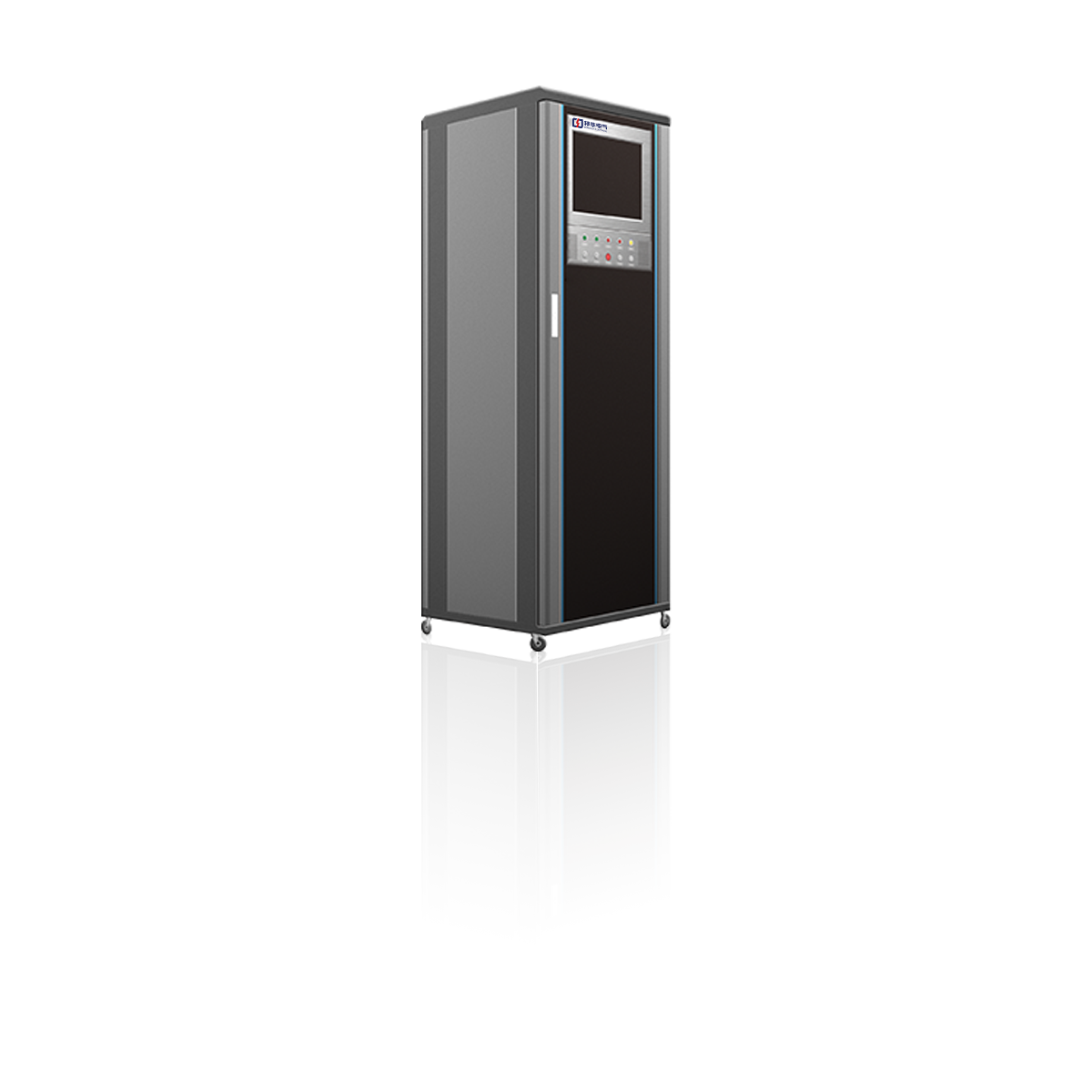

    立柜式安裝，模塊化設計；

    大容量，最多可配置8個回路，每個回路最多可配接25個集中電源，一個集中電源可配接200個集中控制型消防應急燈具，一臺控制器的最大容量為8×25×200=40000點；

    采用Cortex-A9架構，高度集成化及模塊化，采用大屏幕液晶，支持CAD圖紙顯示，并具有圖形編輯器功能，可對建筑平面CAD圖紙中各種火災探測器、消防應急燈具進行添加、刪除以及工作模式設置等；

    全功能鍵盤以及個性化鼠標艙，并配有光學藍光鼠標，支持拼音、數字、字符、特殊符號等輸入，操作便捷；

    控制器具有自動及手動控制功能，可提前設置疏散預案，根據不同火災位置選擇最佳逃生路線；

    聯網功能，可通過局域聯網卡連接我司火災報警控制器和其他控制器，實現火警信息、聯動信息的組網傳輸和操作；

    具有2路標準RS232以及1路RS485串行接口，可配接圖形顯示裝置以及其他廠家消防聯動設備并傳遞相關報警信息等。

TS-C-1K-B系列安裝方法

    采用立柜式安裝結構。控制器應安裝在消防控制室或有人值班的場所，并遠離電磁干擾設備。

TS-C-1K-B系列布線要求

    布線要符合GB 50166的要求。

    不同電壓等級、不同類別的線路，不應敷設在同一管內或者線槽中。

    無極性二總線（BN1、BN2，N=01～08），宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不超過1200m。

    MPI+、MPI-：聯網總線，宜選用RVS-2×1.5mm2阻燃或耐火雙絞線，最長距離不超過2000m。

    485A、485B：RS485總線，宜選用RVS-2×1.5mm2阻燃或耐火雙絞線，最長距離不超過1200m。

    232AT、232AR、232AG、232BT、232BR、232BG：RS232總線，宜選用RS232標準通訊線，最長距離不超過15m。

    交流220V電源線（L、N、），宜選用耐壓750V以上的阻燃三芯絕緣線。

    機殼接地線宜用4 mm2的銅導線，接地電阻應小于4Ω。
